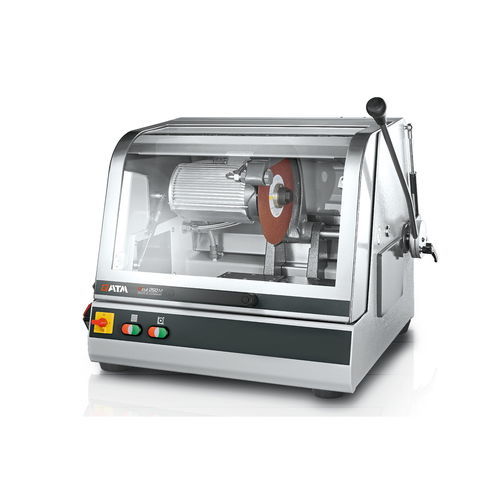

Rundmesser-Schneidemaschine Qcut 250 M

für Scheibenhandbedientfür Metallographieanwendungen

Einführung
Die Qcut 250 M ist eine manuelle Nass-Trennmaschine für kontrollierte Schnitte in der metallografischen Probenvorbereitung. Die Haube lässt sich nach innen klappen und ermöglicht so vollen Zugang zum Trennraum; die große abgerundete Sichtscheibe bietet gute Beobachtungsmöglichkeiten. Die Scheibenkühlung ist in die Schutzhaube integriert. Der robuste Edelstahltisch verfügt über austauschbare Verschleißplatten und Quernuten zur Ausrichtung von Spannmitteln.

Produktvorteile

• Manuelle vertikale Bewegung (Y-Achse) mit verstellbarem Hebel
• Großer Trennraum für unterschiedlichste Proben
• Links- und Rechtsöffnungen für durchgehende lange Teile
• Großer Edelstahltisch mit austauschbaren Verschleißplatten
• Haube über gesamte Breite für optimale Zugänglichkeit
• Einfache, ergonomische Bedienung für Labor und Produktion
• Kompatibel mit einer Vielzahl von Spannwerkzeugen und Systemen
• Türverriegelung und Stillstandsüberwachung entsprechen aktuellen Sicherheitsstandards
• Robustes Aluminiumgehäuse, pulverbeschichtet

Eigenschaften
Feiner dynamischer Schnitt
Die vertikale Schneidbewegung wird manuell über einen Hebel ausgeführt, der präzise und ruckfrei arbeitet. Hebellänge und -winkel sind einstellbar; ein Tiefenanschlag ermöglicht reproduzierbare Schnitttiefen.

Beleuchtung
Die große abgerundete Sichtscheibe schafft ein breites Sichtfeld in den Trennraum. Für direkte Ausleuchtung ist optional eine flexible LED-Arbeitsleuchte erhältlich.

Sicherheit
Die integrierte Stillstandsüberwachung verhindert das Öffnen, solange die Trennscheibe rotiert. Das Türverriegelungssystem und die geschützte Scheibenabdeckung gewährleisten sicheren Zugang bei Einrichtung und Wartung.

Verbrauchsmaterialien
Für zuverlässige und effiziente Trennvorgänge sollten QATM-Trennscheiben und empfohlene Verbrauchsmaterialien entsprechend dem Werkstoff eingesetzt werden. Die richtige Scheiben- und Kühlmittelwahl sichert Schnittqualität und Standzeit.

Spannvorrichtungen
Es steht eine große Auswahl an Spannvorrichtungen und Spannern (z. B. Spanner 80) zur Verfügung. Quernuten auf dem Edelstahltisch erlauben präzises Ausrichten und sichere Befestigung der Vorrichtungen.

Downloads / Verfügbare Dokumente
Produktdatenblätter und Katalogseiten sind in mehreren Sprachen verfügbar, einschließlich des Qcut 250 M Datenblatts und Zubehörlisten.

Technische Daten

• Trennscheibe: bis Ø 250 mm / 10"
• Max. Trennkapazität: Ø 55 mm / Ø 90 mm (bis 25 mm Länge)
• Flanschgröße: Ø 32 mm
• Y-Achse (vertikale Bewegung): 145 mm
• Tisch B x T: 350 x 288 mm, Edelstahl
• T-Nutenbreite: 12 mm
• Anschlussleistung: 4,5 kVA
• Antriebsleistung (Hauptantrieb): 3 kW S6 40%
• Abmessungen B x H x T: 810 x 735 x 650 mm
• Gewicht: ~75 kg
