Rundmesser-Schneidemaschine Qcut 150 A

mit NC-Unterstützungmit Parametriersoftwaremit Betriebssoftware

Übersicht

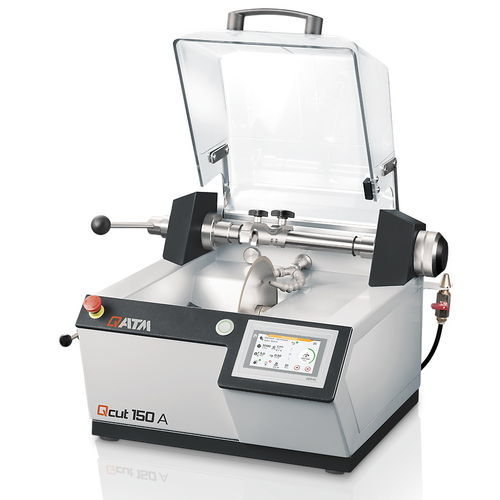

Die Qcut 150 A ist eine kompakte Tisch‑Präzisions-Trennmaschine für Trennscheiben Ø75–203 mm (8"). Sie führt automatische und manuelle Schnitte mittels ergonomischem Hebel aus. Ein optionaler Klemmarm mit integriertem Kraftsensor ermöglicht verformungsarme Schnitte durch kraftgeregelten Vorschub.

Produktvorteile

• Bis zu 5 Betriebsarten: manuell, automatischer Vorschub, kraftgeregelter Vorschub, Schleifmodus, Trennen mit Tischaufsatz (abhängig von der Konfiguration)
• Manuelle Querzuführung
• Zonen‑Trennfunktion
• Vier verschiedene Kühlsysteme verfügbar
• Abziehvorrichtung für die Scheibe
• Intuitive QATM Software mit integrierter Datenbank

Kraftgeregeltes Trennen

• Der im Klemmarm integrierte Kraftsensor regelt den Vorschub präzise entsprechend der eingestellten Trennkraft
• Konstante Trennkraft während des Prozesses gewährleistet saubere Schnitte bei randgehärteten Bauteilen und Verbundwerkstoffen

Tischaufsatz

• Werkzeuglos montierbarer Tischaufsatz
• Schnelles manuelles Zerteilen großer Proben, Leiterplatten oder Plattenmaterialien

Zonen‑Trennen

• Individuelle Einstellung von Vorschubgeschwindigkeit oder Trennkraft für einzelne Bereiche der Probe
• Reduzierte Materialverformung und Erwärmung
• Beschleunigter Trennprozess

Schleifmodus

• Probenvorbereitung: Proben können manuell oder halbautomatisch mit einer Becher‑/Schleifscheibe geschliffen werden
• Ideal für Dünnschnitte und Mikroelektronik

Vakuumspannvorrichtung

• Objektträger und Dünnschnitte lassen sich sicher und rutschfrei fixieren

Funktionen

• Klemmarm: Werkzeugloses Schnellspannsystem mit Präzisionsspannvorrichtungen, Drehvorrichtung und Vakuumspannvorrichtung — Max. Probengröße: Ø40 mm
• Y‑Achse: Manuelle oder automatische Zufuhr; Hub 120 mm; automatische Vorschubgeschwindigkeit 0,01–20 mm/s; einstellbare Trennkraft 0–10 N (optional)
• Abziehvorrichtung: Manuelle Bedienung von außen zum Abziehen/Schärfen von Diamant‑Schneid‑ und Schleifscheiben
• Maschinenkörper: Korrosionsbeständiges Edelstahlgehäuse, pulverbeschichtet zur leichteren Reinigung
• Transparente Haube: Schwenkhaube mit freiem Zugriff auf den Trennraum; integrierter Sicherheitsschalter
• Z‑Achse: Manuelle Quervorschub; Hub 25 mm; Position auf Display angezeigt; Positioniergenauigkeit 0,005 mm
• Trennscheibenantrieb: Scheibendurchmesser Ø75–203 mm (8"); Antriebsleistung 0,37 kW (S1)
• Bedienfeld: 4,3" Industrie‑Touchscreen; intuitive Anzeige der Prozessdaten; Speicherung bis zu 200 benutzerdefinierter Trennmethoden; Benutzerkontenverwaltung

Alle Parameter im Überblick

• Robuster 4,3" Industrie‑Touchscreen
• Intuitive Software mit Anzeige aller wichtigen Trennparameter
• Umfangreiche Programmspeicherung und Benutzerkontrolle

Technische Daten
Trennscheibe: Ø75–203 mm (8")
Drehzahl variabel: 150–3000 rpm
Max. Trennkapazität (Probendurchmesser): Ø40 mm
Spindelbohrung: Ø12,7 mm
Variable einstellbare Trennkraft (optional): 0–10 N
Vorschub: 0,01–20 mm/s (automatisch)
Y‑Achse (Vertikalhub): 120 mm (manuell/automatisch)
Z‑Achse manuell (paralleler Schnitt): 25 mm (manuell)
Motorleistung: 0,37 kW (S1)
Anschlussleistung: 0,75 kVA
Abmessungen (B x H x T): 545 x 391 x 566 mm
Gewicht: ca. 45 kg (abhängig von der Ausstattung)

Zubehör und Kühloptionen

• Große Auswahl an Spannmitteln für eingebettete oder ungebettete Proben bis Ø40 mm
• Kühlsysteme: Umlaufkühlung 15 L, mobile Umlaufkühlung 45 L, System‑Lab Integration 45 L, Tauchkühlung (Scheibentauchung)
• Abziehvorrichtung zur Scheibenpflege und optionales Pumpenmodul für Spülung der Trennkammer (je nach Kühlsystem)
