Gerät zur zerstörungsfreien Prüfung durch Ultraschall / für Tomographie A1220

ImpulsgeschwindigkeitImpulsecho

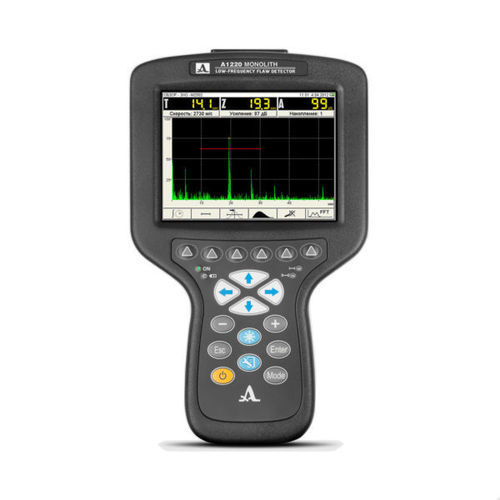

Kompakter Ultraschall-Puls-Geschwindigkeitstester und Echo-Tester zur Ultraschall-Dickenmessung und Fehlererkennung von Betonbauwerken und Gesteinen. Das ergonomische Design des Fehlerdetektors und sein geringes Gewicht sowie die Möglichkeit, die elektronische Einheit in der spezialisierten Halterung zu befestigen, ermöglichen einen bequemen Betrieb des Instruments in schwer zugänglichen Bereichen und erlauben den Einsatz in der Höhe. BESCHREIBUNG Ein kompakter, tragbarer Ultraschall-Puls-Geschwindigkeitstester und Echo-Tester ist für die Ultraschall-Dickenmessung und Fehlererkennung von Beton- und Stahlbetonkonstruktionen sowie Gesteinen konzipiert. Der Fehlerdetektor stellt eine kompakte elektronische Einheit dar, die mit einem großen, kontrastreichen TFT-Display und einer Tastatur ausgestattet ist. Trotz der Multifunktionalität ist das Instrument dank seiner intuitiven Benutzeroberfläche und des Symbolmenüs, das schnellen Zugriff auf die Haupteinstellungen und Funktionen des Instruments bietet, einfach zu bedienen. Das ergonomische Design des Fehlerdetektors und sein geringes Gewicht (nur 800 Gramm) sowie die Möglichkeit, die elektronische Einheit in der spezialisierten Halterung zu befestigen, ermöglichen einen bequemen Betrieb des Instruments in schwer zugänglichen Bereichen und erlauben den Einsatz in der Höhe. Alle Inspektionsergebnisse werden im Speicher des Instruments aufgezeichnet und können über den USB-Anschluss auf einen externen PC zur weiteren Verarbeitung, Registrierung und Archivierung übertragen werden. ANWENDUNG Die Verwendung eines niederfrequenten Trockenpunkt-Kontaktantennenarrays M2502 0.05A0R100Х60PS mit Scherwelle und einer Nennfrequenz von 50 kHz ermöglicht die Durchführung von Dickenmessungen von Betonobjekten bis zu 3.000 mm und Stahlbetonobjekten bis zu 600 mm. Das Instrument ermöglicht es dem Bediener, interne Fremdeinschlüsse, Hohlräume, Lufteinschlüsse und Risse in Produkten und Konstruktionen aus Stahlbeton, Stein und ähnlichen Materialien bei einseitigem Zugang zu suchen sowie eingebettete Fehler in Bronzegüssen zu suchen. Es ist möglich, die innere Struktur von grobkörnigen Materialien zu testen. Die Inspektionsergebnisse sind Schnitt- und Projektionsbilder durch die Raster-Scan-Funktion (B-Scan, C-Scan, D-Scan, Dickenprofil) – Visualisierungssoftware INTROVIEW. Technische Merkmale: - Maximale Tiefe der Echo-Signal-Visualisierung (bei Querwellenkontrolle): 2150 mm - Maximale Länge der Signalrealisierungen, sichtbar auf dem Bildschirm des Geräts: 1600 μs - Maximale gemessene Dicke von Beton (Betonklasse 400): 600 mm - Minimaler Durchmesser des Fehlers in Form eines Luftzylinders: 30 mm - Messfehler der Fehlerortung, Dicke und Tiefen: 10 % - Zeit für die Verarbeitung einer Messung und das Schreiben des Ergebnisses in den Speicher: 10 s - Anzahl der einzelnen A-Scans, die in den Speicher geschrieben werden können: 200 - Maximale Fläche der kontrollierten Oberfläche (MAP-Modus): 2 m² - Materialgeschwindigkeitsbereich: 1.000 – 9.999 m/s - Antriebsimpulsgenerator-Amplitude: 20, 100, 200 V - Impulsform: Meander, 0,5÷5,0 Perioden - Impulsfrequenz: 1 – 50 Hz - Empfangsbandbreite: 10 – 300 kHz - Verstärkungsbereich: von 0 bis 100 dB, Schritt 1 dB - Anzahl der programmierbaren Punkte der DAC-Funktion: 32 - DAC-Funktionsbereich: 30 dB - Stromquelle: Eingebaute Batterie - Betriebszeit: 14 h - Ladezeit der Batterie: 3 h - Betriebstemperaturbereich: von –20 bis +45 °C - Displaytyp: TFT (640 х 480) - Größe der elektronischen Einheit: 260 х 156 х 43 mm - Gewicht der elektronischen Einheit: 800 g - Größe des M2502-Antennenarrays: 139 х 105 х 89 mm - Gewicht des M2502-Antennenarrays: 1,1 kg 2D-VERSION Software INTROVIEW Schnitt- und Projektionsbilder durch Raster-Scan-Funktion (B-Scan, C-Scan, D-Scan, Dickenprofil) 3D-VERSION Software INTROVIEW Verfügbare Bildmodi: 3D-tomografische Bildgebung durch Raster-Scan-Funktion, erweiterte Visualisierungs- und Analysefunktionen. Schnitt- und Projektionsbilder durch Raster-Scan-Funktion (B-Scan, C-Scan, D-Scan, Dickenprofil) Zubehör: - A1220 MONOLITH – Ultraschall-Fehlerdetektor - Antennenarray М2502 0.05A0R100X60PS - Doppelkabel LEMO 00 – LEMO 00, 1,2 m - USB A – Micro B Kabel - Netzadapter mit Kabel 220V-15V - Tragetasche - Weiche Abdeckung - Gehäuse
