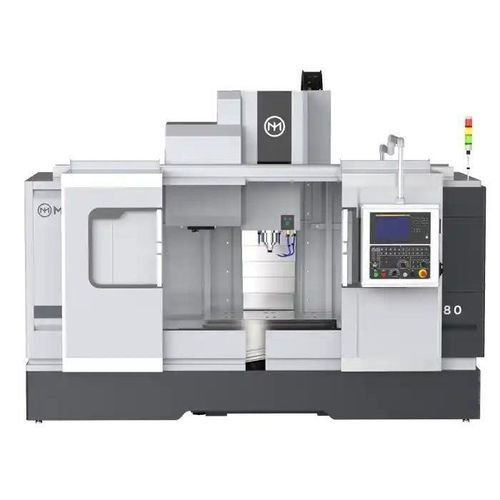

3-Achs-Bearbeitungszentrum VMC 1580

vertikalfür Stahlfür Aluminium

Überblick
Die VMC 1580 ist ein hochgeschwindigkeits Vertikal-CNC-Bearbeitungszentrum für mittelgroße bis große Bauteile. Sie bietet Verfahrwege von X/Y/Z 1500 × 800 × 700 mm und eignet sich für die Bearbeitung großer Werkzeuge, Strukturplatten, Aluminiumrahmen und Maschinenteile. Hohe Vorschub- und Eilfahrgeschwindigkeiten reduzieren die nicht produktive Zeit in der Fertigung.

Hervorgehobene Leistungsdaten

• Eilfahrt: 20 m/min (X/Y), 16 m/min (Z)
• Max. Vorschubgeschwindigkeit: 10.000 mm/min
• Tisch und Aufnahmen ausgelegt für große Werkstücke und schwere Spannvorrichtungen

Hauptmerkmale

• Große Verfahrwege (1500×800×700 mm): Nimmt große Formen, plattenförmige Werkstücke und Baugruppen auf.
• Sehr schnelle Eilfahrten: X/Y 20 m/min · Z 16 m/min zur Minimierung der Leerlaufzeiten.
• Hohe Vorschubkapazität (10.000 mm/min): Effizientes Schruppen und Schlichten von Aluminium, Stahl und allgemeinen Konstruktionswerkstoffen.
• Massive Gusskonstruktion: Stabiles Bett und Säule dämpfen Vibrationen für verbesserte Maßhaltigkeit.
• Flexibles Werkzeugsystem: Optionen für Werkzeugwechsler (typ. 24–40 Plätze) für mehrstufige Bearbeitung in einer Aufspannung.

Empfohlene Konfigurationen

• Spindelsystem: Präzisionsspindeln (SKF, NSK), Spindel mit Mittel-Kühlung optional.
• Vorschubsystem: Servo- oder Schrittmotoren, Linearführungen und Kugelgewindetriebe.
• Kühlsystem: Zentrifugal- oder Vibrationspumpe; kompatibel mit wasserlöslichen und ölhaltigen Kühlschmierstoffen.
• CNC-Steuerung: Kompatibel mit FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi usw.
• Messung & Überwachung: Heidenhain Längenskalen, Renishaw Sonden (OMP60/TS27R), Werkzeugbrucherkennung optional.
• Weitere Optionen: Späneförderer, Ölnebelabscheider, Öl-Kühler, Kühltank, mehrachsiger Roboterarm.

Anwendungsbeispiel

• Werkstück: Formboden aus Aluminiumlegierung 1420 × 780 × 90 mm.
• Aufbau: VMC 1580 mit 10.000 rpm Spindel, 30T Werkzeugwechsler, Siemens Steuerung.
• Ergebnis: Schruppen und Schlichten in einer Aufspannung; Oberflächenrauheit Ra ≤ 1,2 μm; Ebenheit innerhalb 0,01 mm; Zykluszeit um ~27 % reduziert und manueller Nacharbeitanteil verringert.

Produktdaten (Auswahl)

• Tischgröße: 1700×800 mm
• Tischmaximalbelastung: 1500 kg
• X/Y/Z Verfahrwege: 1500 × 800 × 700 mm
• Abstand Spindelzentrum zur Säule: 871 mm
• Abstand Spindelende zur Tischoberfläche: 150–900 mm
• Max. Vorschubgeschwindigkeit: 10.000 mm/min
• Max. Eilfahrt: 20 / 20 / 16 m/min
• Spindeldrehzahl: 6000 r/min (VMC1580)
• Spindelaufnahme: BT50
• Spindelmotornennleistung: 15/18 kW
• Achsmotorleistung X/Y/Z: 4,5/4,5/4,5 kW
• Führungstyp: Two lines and one hard guide
• T-Nuten: 5-22×145 mm
• Wiederholgenauigkeit: ±0,005 mm
• Werkzeugmagazin: Scheibentyp, typ. 24 Plätze (konfigurierbar)
• Max. Werkzeuglänge: 300 mm
• Elektrische Anschlussleistung: 30 kVA
• Maschinengröße (L×B×H): 4260×3545×3200 mm
• Eigengewicht (ca.): 12.000 kg

Technische Daten

• Modell: VMC 1580
• X/Y/Z Verfahrwege: 1500 × 800 × 700 mm
• Max. Vorschubgeschwindigkeit: 10.000 mm/min
• Eilfahrt (X/Y/Z): 20 / 20 / 16 m/min
• Spindeldrehzahl: 6000 r/min
• Spindelaufnahme: BT50
• Spindelleistung: 15/18 kW
• Max. Tischbelastung: 1500 kg
• Wiederholgenauigkeit: ±0,005 mm
• Werkzeugmagazin: Scheibentyp, typ. 24 Werkzeuge (konfigurierbar)
• Typische Optionen: Heidenhain Längenskalen, Renishaw Sonden, Späneförderer, Ölnebelabscheider, Kühltank
