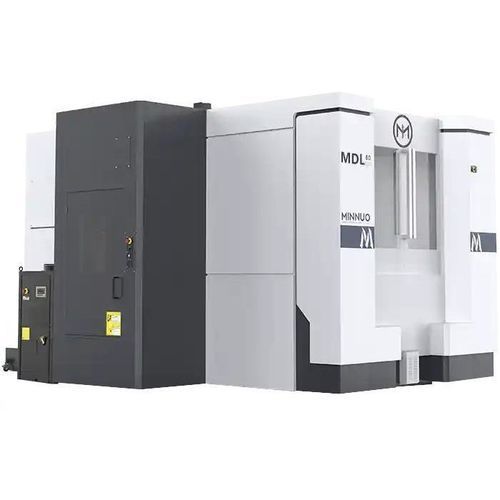

5-Achs-Bearbeitungszentrum MDL series

horizontalfür Stahlfür Aluminium

Produktübersicht
Die MDL-Baureihe ist ein horizontal aufgebautes Bearbeitungszentrum, entwickelt für hochvolumige und hochsteife Zerspanungsaufgaben. Mit Verfahrwegen von 1000 mm (X) × 800 mm (Y) × 630 mm (Z), stufenloser Spindeldrehzahl von 50 bis 6000 U/min und Achsvorschüben bis 10.000 mm/min eignet es sich für Automobil-, Schwermaschinen- und Hydraulikteilefertigung.

Hauptmerkmale

• Horizontale Anordnung für Mehrflächenbearbeitung: Ermöglicht die Bearbeitung mehrerer Werkstückseiten in einer Aufspannung – ideal für kastenförmige oder quaderförmige Bauteile.
• X/Y/Z-Verfahrweg: 1000/800/630 mm — Nimmt mittelgroße bis große Bauteile mit komplexer Geometrie und engen Toleranzanforderungen auf.
• Stufenlose Spindeldrehzahl (50–6000 U/min): Breiter Bereich für Schruppen und Schlichten verschiedener Werkstoffe wie Gusseisen, Aluminium und legierte Stähle.
• Schnellvorschub (bis zu 10.000 mm/min): Ermöglicht schnelle Achsbewegungen und reduziert Nicht-Schnittzeiten zur Steigerung der Produktivität.
• Hochlast-Drehtisch (optional): Trägt schwere Werkstücke oder Vorrichtungen mit Indexierfunktion für Vierseitenbearbeitung.

Empfohlene Konfigurationen

• Auflagetisch: Horizontaler Dreh-/Rundtisch, Doppelpaletten-System, hochpräziser Rundtisch (B-Achse + C-Achse).
• Spindel: Hochpräzisionsspindel, wassergekühlte Spindel, hochmomentige Spindel.
• Kühlung: Innenliegendes Kühlsystem, Hochdruck-Kühlsystem, Nebelkühlsystem.
• Automatisierung: Automatisches Werkzeugwechselsystem (ATC), automatisches Werkzeugmesstsystem (ATMS), automatische Be- und Entladesysteme.
• CNC-Steuerung: Leistungsfähige CNC-Systeme (FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi etc.).
• Präzisionssicherung: Laserinterferometer-Messsystem, Thermalkompensationssystem, Glasmaßstab-Rückführung, Encoder-System.
• Antrieb: Hochlast-Servomotorantrieb, Hochgeschwindigkeits-Servomotor.
• Sicherheit und Schutz: Vollverkleidung, Not-Aus-System.

Anwendungsfall

• Kunde: Hersteller von Hydraulikpumpen (Südamerika).
• Werkstück: Guss-Pumpengehäuse mit Innen- und Außendurcharbeitungsflächen.
• Aufbau: MDL mit CNC-4-Achsen-Drehtisch, 40-fach ATC, BT50-Spindel, FANUC-Steuerung.
• Ergebnis: Vierseitenbearbeitung in einer Aufspannung (Bohrung, Gewinde, Nut). Maßhaltigkeit ±0,008 mm erreicht; Taktzeit um 34 % reduziert gegenüber einer vertikalen Bearbeitungsmaschine mit mehreren Nachspannungen.

Produktspezifikationen
Spezifikationen | Einheit | MDL50 | MDL63 | MDL63A
X/Y/Z-Verfahrweg | m | 800/800/630 (Inline-Spindeln) / 800/800/610 (elektrische Spindel) | 800/800/630 (Inline-Spindeln) / 800/800/600 (elektrische Spindel) | 1000/800/630
Max. Schnellfahrt X/Y/Z | m/min | 54 | 40 | 40
X/Y/Z Vorschubgeschwindigkeit | mm/min | 1~10000 | 1~10000 | 1~10000
Spindeldrehzahl | rpm | 50~10000 (Inline-SpindelnⅠ) / 50~5000 (Inline-SpindelnⅠ) / 50~18000 (elektrische Spindel) | 50~6000 (Inline-Spindeln) / 50~12000 (elektrische Spindel) | 50~6000 (Inline-Spindeln)
Spindelkonus | mm | HSK63A | HSK100A | HSK100A
Spindeldurchmesser | / | φ80 | φ100 | φ100
Getriebetyp | / | Stufenlos | / | /
Spindelmotorleistung | kW | 15/18.5 (Inline-Spindeln) / 25/35 (elektrische Spindel) | 22/26 (Inline-Spindeln) / 25/55 (elektrische Spindel) | 22/26
Spindelschmierung | / | Öl- und Fettschmierung (Inline-Spindeln) / Öl-Luft-Schmierung (elektrische Spindel) | Öl- und Fettschmierung (Inline-Spindeln) / Öl-Luft-Schmierung (elektrische Spindel) | Öl- und Fettschmierung
Werkzeugmagazin-Kapazität | / | 24 | 28 | 28
Werkzeugauswahl | / | Randomisierung | Randomisierung | Randomisierung
Werkzeugwechselzeit | s | 7 (cut-cut) 1.5 (tool-tool) | 7 (cut-cut) 2.5 (tool-tool) | 7 (cut-cut) 2.5 (tool-tool)
Max. Werkzeugdurchmesser | mm | φ75 (Freiraum: φ150) | φ110 (Freiraum: φ230) | φ110 (Freiraum: φ230)
Max. Werkzeuglänge | mm | 360 | 390 | 390
Max. Werkzeuggewicht | kg | 8 | 20 | 20
Positioniergenauigkeit | mm | 0.008 | 0.008 | 0.008
Wiederholgenauigkeit | mm | 0.004 | 0.004 | 0.004
Maschinenabmessungen (L*W) | mm*mm | 2000×4800 | 2100×5050 | 2300×5050
Nettogewicht | kg | 9000 | 11000 | 12000
CNC-System | / | FANUC 31i | FANUC 31i | FANUC 31i

Technische Merkmale

• X/Y/Z-Verfahrweg (typisches MDL-Modell): 1000 / 800 / 630 mm.
• Spindeldrehzahl (typischer Bereich): 50–6000 U/min (variiert je nach Variante und Spindeltyp).
• Max. Achsvorschubgeschwindigkeit: bis zu 10 000 mm/min.
• Werkzeugmagazin: 24–28 Werkzeuge (modellabhängig).
• Spindelaufnahmen: HSK63A, HSK100A je nach Modell.
• Positioniergenauigkeit: 0.008 mm; Wiederholgenauigkeit: 0.004 mm.
• Empfohlenes CNC-System: FANUC 31i (häufige Option bei MDL-Varianten).
