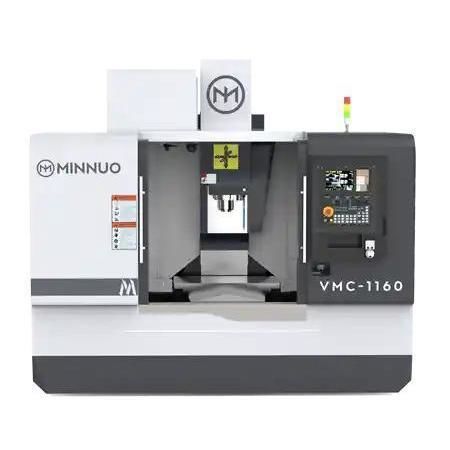

3-Achs-Bearbeitungszentrum VMC 1160

vertikalfür Stahlfür Aluminium

Produktübersicht
Die VMC 1160 ist ein vertikales Bearbeitungszentrum zur präzisen Bearbeitung mittelgroßer Bauteile. Verfahrweg: 1100 × 600 × 600 mm. Maximale Tischbelastung: 1000 kg. Max. Vorschubgeschwindigkeit: 10.000 mm/min. Max. Eilgang (X/Y/Z): 32/32/30 m/min. Geeignet für Hochgeschwindigkeitsfräsen von Formen, Platten, Halterungen und Spannvorrichtungsbasen.

Hauptmerkmale

• Verfahrwege 1100×600×600 mm — nimmt mittelgroße Werkstücke wie Formhohlräume und Spannplatten auf.
• Hohe Eilganggeschwindigkeit — bis 32/32/30 m/min zur Reduzierung der Nebenzeiten.
• Max. Vorschub 10.000 mm/min — ermöglicht schnelles Schruppen und feines Schlichten von Aluminium und Stahl.
• Schwerer Gusseisen- Rahmen — verbessert Schwingungsdämpfung und Bearbeitungsstabilität.
• ATC-Optionen (typ. Scheibenmagazin 24 Werkzeuge) — unterstützen automatisierte Mehrstufen-Bearbeitung.

Maschinendetails (Auszug)

• Verfahrweg X/Y/Z: 1100 × 600 × 600 mm
• Max. Vorschubgeschwindigkeit X/Y/Z: 10.000 mm/min
• Max. Eilgang X/Y/Z: 32/32/30 m/min

Empfohlene Konfigurationen

• Spindel: hochpräzise Spindeln (SKF, NSK), Mittelkühlung option.
• Vorschubsystem: Servomotoren, Linearführungen, Kugelumlaufspindeln.
• Kühlung: Kreisel- oder Vibrationspumpen, wasserlösliches oder ölbasierendes Kühlmittel.
• CNC: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi.
• Werkzeugsystem: Karussell-, Ketten- oder Linearwechsler.
• Messung & Überwachung: Heidenhain Längsskalierung, Werkzeugbruchüberwachung, Renishaw OMP60/TS27R Sonden.
• Weitere Optionen: Späneförderer, Ölnebelabscheider, Öl-Kühler, Kühlmitteltank, mehrgelenkiger Roboteranschluss.

Anwendungsfall

• Kunde: Präzisionsspannmittel-Lieferant (Südkorea).
• Werkstück: Spannmittelbasis in Stahl und Aluminium, 980 × 580 mm.
• Setup: VMC 1160 mit 8000 U/min Spindel, 30T ATC, FANUC Steuerung.
• Ergebnisse: Hochgeschwindigkeits-Plandrehen, Konturbearbeitung und Gewindeschneiden in einer Aufspannung; Oberflächenrauheit Ra ≤ 1,2 μm; Maßhaltigkeit ±0,007 mm.

Produktspezifikationen (Auszug)
Tischgröße | Einheit | VMC650 | VMC855 | VMC1050 | VMC1160 | VMC1370 | VMC1580
Tisch maximale Belastung | kg | 350 | 500 | 600 | 1000 | 900 | 1500
X/Y/Z Verfahrweg | mm | 650×400×500 | 800×550×550 | 1000×500×600 | 1100×600×600 | 1300×700×700 | 1500×800×700
Abstand Spindelzentrum-Säule | mm | 476 | 590 | 580 | 650 | 752 | 871
Abstand Spindelende-Tischoberfläche | mm | 100-600 | 120-670 | 140-740 | 120-720 | 150-850 | 150-900
X/Y/Z Max. Vorschubgeschw. | mm/min | 10000 | 10000 | 10000 | 10000 | 8000 | 10000
X/Y/Z Max. Eilgang | m/min | 32/32/30 | 32/32/30 | 32/32/24 | 32/32/30 | 20/20/15 | 20/20/16
Spindeldrehzahl | U/min | 8000 | 8000 | 8000 | 8000 | 8000 | 6000
Spindelkonus | Typ | BT40 | BT40 | BT40 | BT40 | BT40 | BT50
Spindelmotorleistung | kW | 5.5/7.5 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 15/18
Wiederholgenauigkeit Positionierung | mm | ±0.004 | ±0.004 | ±0.004 | ±0.005 | ±0.005 | ±0.005
Werkzeugmagazin | Typ | Bucket/Disc | Disc (verschied.) (VMC1160 nutzt Disc-Optionen)
Werkzeugkapazität | | 16T/16T | 24T | 24T | 24T | 24T | 24T
Max. Werkzeuggewicht | kg | 7 | 8 | 8 | 8 | 8 | 15
Maschinenabmessung (L×B×H) | mm | 2300×2000×2300 | 2600×2380×2700 | 3200×2420×2400 | 3100×2490×2380 | 3600×3000×2700 | 4260×3545×3200
Nettogewicht (ca.) | kg | 4500 | 5000 | 6000 | 7000 | 11000 | 12000

Technische Daten

• Modell: VMC 1160 (VMC-Serie)
• Verfahrweg (X×Y×Z): 1100 × 600 × 600 mm
• Tisch maximale Belastung: 1000 kg
• Max. Vorschubgeschwindigkeit: 10.000 mm/min
• Max. Eilgang (X/Y/Z): 32/32/30 m/min
• Spindeldrehzahl (Standard): 8.000 U/min
• Spindelkonus: BT40 (optionabhängig)
• Spindelmotorleistung: bis zu 11/15 kW (konfigurationsabhängig)
• Werkzeugmagazin: Scheibentyp, üblicherweise 24 Werkzeuge
• Wiederholgenauigkeit: typ. ±0,005 mm (VMC1160)
• Maschinenabmessungen (L×B×H): ca. 3100 × 2490 × 2380 mm
• Nettogewicht (ca.): 7000 kg
• Konstruktion: Meehanite-Gussrahmen für hohe Steifigkeit bei Hochgeschwindigkeitsfräsen
