5-Achs-Bearbeitungszentrum FMC series
horizontalmit Palettenwechsler

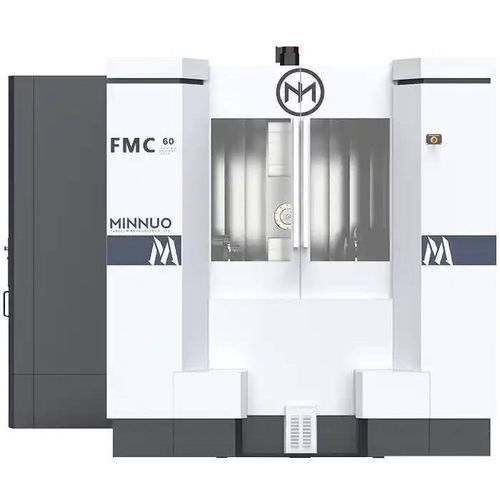

5-Achs-Bearbeitungszentrum - FMC series - Minnuo - horizontal / mit Palettenwechsler
5-Achs-Bearbeitungszentrum - FMC series - Minnuo - horizontal / mit Palettenwechsler
5-Achs-Bearbeitungszentrum - FMC series - Minnuo - horizontal / mit Palettenwechsler - Bild - 2
5-Achs-Bearbeitungszentrum - FMC series - Minnuo - horizontal / mit Palettenwechsler - Bild - 3
5-Achs-Bearbeitungszentrum - FMC series - Minnuo - horizontal / mit Palettenwechsler - Bild - 4
5-Achs-Bearbeitungszentrum - FMC series - Minnuo - horizontal / mit Palettenwechsler - Bild - 5
5-Achs-Bearbeitungszentrum - FMC series - Minnuo - horizontal / mit Palettenwechsler - Bild - 6
5-Achs-Bearbeitungszentrum - FMC series - Minnuo - horizontal / mit Palettenwechsler - Bild - 7
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Achszahl
5-Achs
Spindelausrichtung
horizontal
Weitere Eigenschaften
mit Palettenwechsler
X-Hub

630 mm, 780 mm
(24,8 in, 30,71 in)

Y-Hub

620 mm, 750 mm
(24,41 in, 29,53 in)

Z-Hub

710 mm, 800 mm
(27,95 in, 31,5 in)

Rotationsgeschwindigkeit

8.000 rpm, 10.000 rpm
(50.265 rad.min-1, 62.832 rad.min-1)

Tischrotation (C-Achse)

Min: 1 °

Max: 360 °

Maximale Tischlast

400 kg
(882 lb)

Werkzeuggewicht (max.)

8 kg, 25 kg
(17,6 lb, 55,1 lb)

Werkzeugwechselzeit

Min: 1,2 s

Max: 4,2 s

Gesamtgewicht

10.000 kg, 19.000 kg
(22.046,23 lb, 41.887,83 lb)

Beschreibung

Produktübersicht
Die FMC Series ist eine horizontale 5‑Achsen Fertigungszelle für das automatisierte Mehrseiten‑Bearbeiten von Klein‑ bis Mittelkomponenten. Verfügbar mit 500×500 mm Rundtisch (FMC5008), maximaler Tischlast bis 400 kg und Achsfahrwegen für tiefe Taschen und lange Profile.

Hauptmerkmale
  • 500×500 mm Rundtisch: ermöglicht 4‑Flächen‑Bearbeitung in einer Spannzarge und reduziert Rüstzeiten.
  • Max. Tischlast 400 kg: geeignet für mittelgewichtige Werkstücke wie Gussteile, Ventilkörper und Getriebegehäuse.
  • Achswege (FMC5008): X 780 mm · Y 750 mm · Z 800 mm — geeignet für tiefe Taschen und längere Profile.
  • Horizontale Bauweise mit schwerkraftunterstützter Späneförderung: verbessert Werkzeugstandzeit und Oberflächenqualität.
  • FMS‑fähig: Integration mit Palettenpools, Laderobotern und Linienautomatisierung.


Empfohlene Konfigurationen
  • Arbeitstisch: horizontaler Rundtisch, Doppelpaletten‑System, hochpräziser Rundtisch (B + C Achsen).
  • Spindel: hochpräzise Spindel, wassergekühlte Spindel oder hochmomentige Spindel.
  • Kühlung: interne Kühlung, Hochdruck‑Kühlsystem oder Nebelkühlung.
  • Automatisierung: ATC, ATMS, automatische Be‑/Entladesysteme.
  • CNC: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi, usw.
  • Präzision: Laserinterferometer, thermische Kompensation, Glasmaßstab‑Feedback, Encoder.
  • Antrieb: hochbelastbare Servomotoren, hochdrehzahlige Servomotoren.
  • Sicherheit: Vollverkleidung, Not‑Aus‑Systeme.


Anwendungsfall
  • Kunde: Präzisionsmechanik‑Lohnfertiger (Europa).
  • Werkstück: Aluminium‑Getriebegehäuse (Guss).
  • Aufbau: FMC mit Palettenwechsler, 60‑Stationen ATC, Rundtisch, Renishaw‑Tastsystem.
  • Ergebnis: 4‑Flächen‑Bearbeitung in einer Aufspannung ohne manuelles Umdrehen; Zykluszeit um 45 % reduziert gegenüber Vertikalmaschine mit manuellem Wenden; Oberflächenrauheit Ra ≤ 1,0 μm; Genauigkeit ±0,006 mm über 300 mm Profil; Dauerbetrieb 24/7 mit Roboterlader.


Produktspezifikationen
  • Modelle: FMC4008 / FMC5008.
  • Tischgröße (mm): 400×400 / 500×500.
  • Max. Tischlast (kg): 400 / 400.
  • Tischindexierung (A×C °): 1°×360° / 1°×360°.
  • Anzahl wechselbarer Tische: 8 / 8.
  • Fahrwege X/Y/Z (mm): 630/620/710 / 780/750/800.
  • Schnellverfahrgeschwindigkeit (m/min): 60 / 54.
  • Spindeldrehzahl (rpm): bis 10.000 / bis 8.000.
  • Werkzeugaufnahme: BT40 (FMC4008) / BT50 (FMC5008); Werkzeugmagazin 40 Plätze.
  • Werkzeugwechselzeit: 1,2 s (Werkzeug‑Werkzeug) / 3,4 s (Schneiden‑Schneiden) — FMC4008; 2,0 s / 4,2 s — FMC5008.
  • Max. Werkzeuggewicht (kg): 8 / 25. Max. Werkzeugschaftlänge (mm): 350 / 500.
  • Arbeitsplatzwechselzeit (s): 5 / 6.
  • Maschinengewicht (kg): 10.000 / 19.000. Aufstellfläche (mm): 4000×7400 / 4090×7955.


Technische Spezifikationen
  • Serienname: FMC Series.
  • Rundtisch: 500×500 mm (FMC5008).
  • Maximale Tischlast: 400 kg.
  • Achswege (FMC5008): X 780 mm, Y 750 mm, Z 800 mm.
  • Tischindexierung: 1° × 360° (A × C).
  • Schnellverfahrgeschwindigkeit: bis 54 m/min (FMC5008) / 60 m/min (FMC4008).
  • Spindeloptionen: bis 10.000 rpm (FMC4008) / 8.000 rpm (FMC5008).
  • Werkzeugaufnahme: BT40 oder BT50; 40‑Platz Magazin.
  • Gewicht & Aufstellfläche: von 10.000 kg und 4000×7400 mm bis 19.000 kg und 4090×7955 mm.
