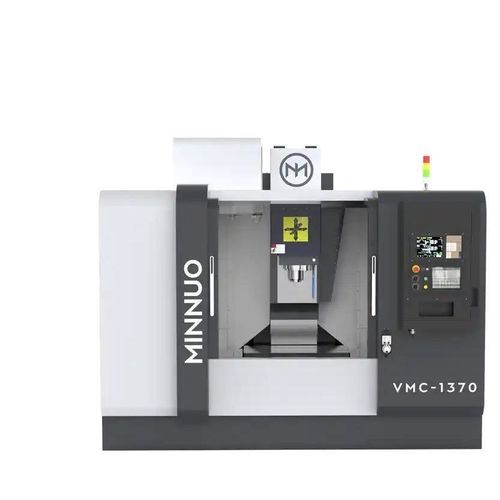

3-Achs-Bearbeitungszentrum VMC1370

vertikalfür Stahlfür Aluminium

Produktübersicht
Die VMC1370 ist ein vertikales CNC-Bearbeitungszentrum für effizientes Mehrschritt-Bearbeiten von mittelgroßen bis großen Bauteilen. Mit einem Verfahrbereich von 1300×700×700 mm, hohen Eil- und Vorschubgeschwindigkeiten und einem BT40-Spindelkonus eignet es sich für Formen, Rahmen, Fahrzeugteile und Elektronikgehäuse.

Modellangaben

• X/Y/Z Verfahrwege: 1300 × 700 × 700 mm
• Max. Vorschubgeschwindigkeit (X/Y/Z): 8000 mm/min
• Max. Eilgang (X/Y/Z): 20/20/15 m/min

Wesentliche Merkmale

• Großer Arbeitsbereich (1300×700×700 mm) — unterstützt Platten, Vorrichtungen und Gehäuseteile.
• Hohe Eilganggeschwindigkeit (20/20/15 m/min) — reduziert Leerlaufzeiten zwischen Bearbeitungsschritten.
• 8000 mm/min Vorschub — effizient bei Spanabnahme auf Aluminium und allgemeinen Stählen.
• Massiver Gussbett und Säule — gewährleisten Stabilität und thermische Konsistenz bei schweren Schnitten.
• Automatischer Werkzeugwechsler (24 Werkzeuge typisch) — ermöglicht unterbrechungsfreie Mehrschritt-Bearbeitung.

Empfohlene Konfigurationen

• Spindel: hochpräzise Spindeln (SKF, NSK), optionale Innenkühlung.
• Antrieb: Servomotoren, Linearführungen, Kugelgewindetriebe.
• Kühlung: Kreisel- oder Vibrationspumpen; wasserlösliche oder ölbasierte Kühlschmierstoffe.
• CNC-Steuerung: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi (kundenabhängig).
• Werkzeugsystem: Scheiben-/Ketten-/Karussell-Wechsler nach Bedarf.
• Messung & Überwachung: Linearmaßstäbe, Werkzeugbrucherkennung, Renishaw-Sonden (z. B. OMP60, TS27R).
• Automatisierungsoptionen: Späneförderer, Ölnebelabscheider, Ölkühler, Kühlmitteltank, Roboterintegration.

Anwendungsfall

• Kunde: Lieferant für Elektronikstrukturen (Thailand).
• Bauteil: Tragrahmen aus Aluminiumlegierung, 1280 × 640 mm.
• Genutzte Konfiguration: VMC1370 mit 10.000 rpm Spindel, 30T ATC, Siemens-Steuerung (Beispiel).
• Ergebnis: Fräsen des Rahmens und Eckenprofilierung in einer Aufspannung; Positioniergenauigkeit innerhalb ±0,007 mm über die gesamte Tischfläche.

Produktspezifikationen (ausgewählte Werte für VMC1370)
Tischgröße: 1500×700 mm
Max. Tischbelastung: 900 kg
X/Y/Z Verfahrwege: 1300×700×700 mm
Abstand Spindelzentrum - Säule: 752 mm
Abstand Spindelnase - Tischoberkante: 150–850 mm
X/Y/Z max. Vorschubgeschwindigkeit: 8000 mm/min
X/Y/Z max. Eilgang: 20/20/15 m/min
Spindeldrehzahl: 8000 r/min (Standard)
Spindelkonus: BT40
Spindelleistung: 11/15 kW
Achsantriebsleistung X/Y/Z: 4/4/5 kW (typisch)
Führungstyp: Drei-Wege-Führung
Nut T: 5-18×145 mm
Wiederholgenauigkeit: ±0,005 mm
Werkzeugmagazin: Scheibe, 24 Werkzeuge (typisch)
Max. Werkzeuggewicht: 8 kg; max. Werkzeuglänge: 300 mm
Elektrische Anschlussleistung: 22 kVA
Maschinenabmessungen (L×B×H): 3600×3000×2700 mm
Ca. Nettogewicht: 11000 kg

Technische Spezifikationen

• Modell / Serie: VMC1370
• Arbeitsraum (X×Y×Z): 1300 × 700 × 700 mm
• Tisch: 1500 × 700 mm, max. Belastung 900 kg
• Max. Vorschubgeschwindigkeit: 8000 mm/min
• Max. Eilgang: 20/20/15 m/min (X/Y/Z)
• Spindel: 8000 r/min (Standard), BT40-Konusform
• Spindelleistung: 11/15 kW (typisch)
• Werkzeugmagazin: Scheiben-ATC, 24 Werkzeuge (typisch); max. Werkzeuggewicht 8 kg, Länge 300 mm
• Wiederholgenauigkeit: ±0,005 mm
• Typische Steuerungen: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi
• Optionen: Kühlsysteme, Späneförderer, Renishaw-Sondierung, verschiedene ATC-Typen, Automatisierung
• Aufstellfläche (L×B×H): ~3600×3000×2700 mm; Gewicht ~11000 kg
