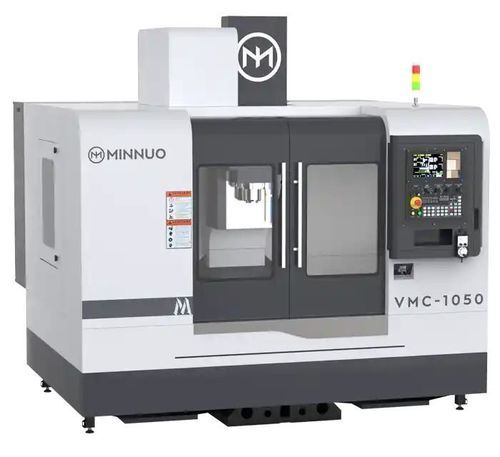

3-Achs-Bearbeitungszentrum VMC1050

vertikalBT 4024 Werkzeuge

Übersicht
Die VMC1050 ist ein 3-Achs CNC-Vertikal-Bearbeitungszentrum für mittelgroße Bauteile und Formen in Branchen wie Automotive und Luftfahrt. Es bietet Hochgeschwindigkeitsbearbeitung, steife Struktur und Vielseitigkeit für Fräsen, Bohren, Gewindeschneiden und Reiben.

Modelldetails

• X/Y/Z Verfahrwege: 1000 × 500 × 600 mm
• Max. Vorschubgeschwindigkeit (X/Y/Z): 10.000 mm/min
• Max. Eilgang (X/Y/Z): 32 / 32 / 24 m/min

Hauptmerkmale

• Arbeitsbereich: 1000 mm (X), 500 mm (Y), 600 mm (Z) geeignet für mittelgroße Komponenten und Werkzeuge.
• Hochgeschwindigkeit: max. Vorschub 10.000 mm/min und Eilgang bis 32 m/min auf X/Y zur Zykluszeitreduzierung.
• Multifunktional: Unterstützt Fräsen, Bohren, Gewindeschneiden, Reiben in einer Aufspannung.
• Präzision & Wiederholbarkeit: Wiederholgenauigkeit ±0,004 mm für enge Toleranzen.
• Steife Konstruktion: Robustes Design zur Stabilität bei schweren Schnitten und langen Zyklen.

Empfohlene Konfigurationen

• Spindel: Hochpräzise Optionen (SKF, NSK); optional zentrale Kühlmittelzufuhr.
• Antriebssystem: Servomotoren mit Kugelgewindetrieb und Linearführungen.
• Kühlung: Zentrifugal- oder Vibrationspumpen; wasserlösliche oder ölbasierte Kühlschmierstoffe.
• CNC-Steuerung: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi (leistungsfähige Steuerungen unterstützt).
• Werkzeugsystem: Scheiben-, Ketten- oder lineare Werkzeugwechsler.
• Messung & Überwachung: Heidenhain Längenmaßstäbe, Renishaw Sonden (OMP60, TS27R), Werkzeugbrucherkennung.
• Optionen: Späneförderer, Ölnebelabscheider, Ölkühler, Kühlmitteltank, Mehrgelenk-Roboterintegration.

Anwendungsbeispiel

• Werkstück: Präzisionsformhohlräume und kleine Strukturbauteile.
• Aufbau: VMC1050 mit automatischem Werkzeugwechsler und Späneförderer für kombiniertes Schruppen und Schlichten.
• Ergebnis: Enge Toleranzen erreicht (z. B. ±0,005 mm bei komplexen Formgeometrien), ~20% Zeitersparnis durch Hochgeschwindigkeitsbearbeitung und automatisierte Werkzeugwechsel, verbesserte Oberflächenqualität und geringerer Werkzeugverschleiß durch optimierte Kühlung.
• Kundenvorteil: Erhöhte Produktionskapazität durch Konsolidierung von Schrupp- und Schlichtprozessen in einer Aufspannung.

Produktspezifikationen (Auszug aus Vergleichstabelle)
Specifications | unit | VMC650 | VMC855 | VMC1050 | VMC1160 | VMC1370 | VMC1580
Table size | mm | 900×400 | 1000×550 | 1000×530 | 1200x600 | 1500×700 | 1700×800
Table maximum load | kg | 350 | 500 | 600 | 1000 | 900 | 1500
X/Y/Z axis travel | mm | 650×400×500 | 800×550×550 | 1000×500×600 | 1100×600×600 | 1300×700×700 | 1500×800×700
Distance between spindle center and column | mm | 476 | 590 | 580 | 650 | 752 | 871
Distance between spindle end face and worktable surface | mm | 100-600 | 120-670 | 140-740 | 120-720 | 150-850 | 150-900
X/Y/Z Max. feed speed | mm/min | 10000 | 10000 | 10000 | 10000 | 8000 | 10000
X/Y/Z Max. Rapid traverse | m/min | 32/32/30 | 32/32/30 | 32/32/24 | 32/32/30 | 20/20/15 | 20/20/16
Spindle speed | r/min | 8000 | 8000 | 8000 | 8000 | 8000 | 6000
Spindle taper | type | BT40 | BT40 | BT40 | BT40 | BT40 | BT50
Spindle motor power | kW | 5.5/7.5 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 15/18
X/Y/Z axis servo motor power (VMC1050) | kW | — | — | 3.9/3.9/3.6 | — | — | —

Technische Daten

• Modell: VMC1050
• X/Y/Z Verfahrwege: 1000 × 500 × 600 mm
• Max. Tischbelastung: 600 kg
• Abstand Spindelmitte–Säule: 580 mm
• Spindelende–Tischoberfläche: 140–740 mm
• Max. Vorschubgeschwindigkeit: 10.000 mm/min
• Max. Eilgang: 32 / 32 / 24 m/min (X/Y/Z)
• Spindeldrehzahl: 8.000 r/min
• Spindelkonus: BT40
• Spindelmotorleistung: 7.5 / 11 kW
• Servomotorleistung X/Y/Z: 3.9 / 3.9 / 3.6 kW
• Führungstyp: Schienen
• T-Nut: 5-18×90 mm
• Wiederholgenauigkeit: ±0,004 mm
• Werkzeugmagazin: Scheibentyp, Kapazität 24 Werkzeuge
• Max. Werkzeuggewicht: 8 kg
• Max. Werkzeuglänge: 250 / 300 mm
• Elektrische Leistung: 15 kVA
• Maschinenabmessungen (L×B×H): 3200 × 2420 × 2400 mm
• Nettogewicht (ca.): 6000 kg
