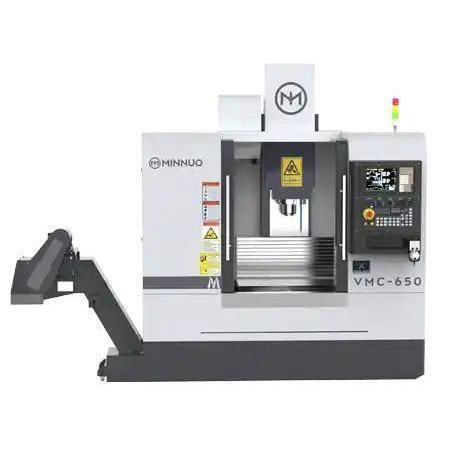

CNC-Bearbeitungszentrum / 3-Achs VMC650

vertikalFräsGewindeschneid

Produktübersicht
Die VMC650 ist ein CNC-Vertikalbearbeitungszentrum für Fräsen, Bohren, Gewindeschneiden und Ausdrehen von mittelgroßen Bauteilen und Formen. Es kombiniert eine steife Maschinenstruktur mit präzisen Komponenten und sorgt so für gleichbleibende Genauigkeit bei Schrupp- und Schlichtarbeiten. Geeignet für industrielle Fertigungsumgebungen.

Hauptmodellangaben

• Verfahrwege X/Y/Z: 650 x 400 x 500 mm
• Maximale Vorschubgeschwindigkeit (X/Y/Z): 10.000 mm/min
• Maximale Verfahrgeschwindigkeit Rapid (X/Y/Z): 32/32/30 m/min

Wesentliche Merkmale

• Verfahrbereich: 650 mm (X) × 400 mm (Y) × 500 mm (Z) für mittlere Bauteile und Formen.
• Hohe Geschwindigkeit: Max. Vorschub 10.000 mm/min und Rapid bis zu 32 m/min auf X/Y.
• Mehrprozessbearbeitung: Fräsen, Bohren, Gewinden und Ausdrehen in einer Aufspannung.
• Präzisionskomponenten: Entwickelt für das präzise Bearbeiten komplexer Geometrien mit Wiederholgenauigkeit ±0,004 mm.
• Robuste Bauweise: Steifer Rahmen und Linearführungen für Stabilität bei starken Schnitten.

Empfohlene Konfigurationen

• Arbeitstisch: Fester Tisch oder Drehtisch
• Spindel: Hochpräzise, Hochgeschwindigkeits- oder Hochtorque-Spindel
• Kühlung: Interne Kühlung, Hochdruckkühlung, Nebelkühlung
• Antriebssystem: Servomotorantrieb, Linearmotor, hochbelastbarer Servo
• CNC-Steuerung: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi etc.
• Automatisierung: Werkzeugwechsler (ATC), automatische Werkzeugvermessung, automatische Be- und Entladung
• Präzisionshilfen: Laserinterferometer, Temperaturkompensation, Linearmaßrückführung
• Schwingungsregelung: Aktive Schwingungsregelung, intelligente Kompensation
• Sicherheit: Vollverkleidung, Notausschalter

Anwendungsfall

• Kunde: Präzisionsformenhersteller (Südkorea)
• Werkstück: Komplexe Formhohlräume und Metallteile
• Aufbau: VMC650 mit automatischem Werkzeugwechsler und Späneförderer
• Ergebnisse: Erzielte Toleranzen ±0,005 mm bei komplexen Hohlräumen; Bearbeitungszeit um ~20 % reduziert durch Hochgeschwindigkeitszerspanung und schnelle Verfahrwege; verbesserte Oberflächengüte und geringerer Werkzeugverschleiß; Schrupp- und Schlichtbearbeitung in einer Aufspannung.
• Kundenrückmeldung: Erhöhte Durchsatzleistung und Präzision, optimierter Arbeitsablauf.

Produktspezifikationen

• Tischgröße: 900 × 400 mm
• Tischmaximallast: 350 kg
• Spindelmittlerer Abstand zur Säule: 476 mm
• Spindelnase bis Tisch: 100–600 mm
• Spindeldrehzahl: 8.000 U/min
• Spindelaufnahme: BT40
• Spindelleistung: 5,5 / 7,5 kW
• Servomotorleistung (X/Y/Z): 2,6 / 2,6 / 2,8 kW
• Führungstyp: Linearführungen
• T-Nuten: 3 × 18 × 125 mm
• Wiederholgenauigkeit: ±0,004 mm
• Werkzeugmagazin: Bucket / Disc, Kapazität 16 Werkzeuge
• Max. Werkzeuggewicht: 7 kg
• Max. Werkzeuglänge: 250 / 300 mm
• Elektrische Anschlussleistung: 10 kVA
• Maschinenmaße (L×B×H): 2300 × 2000 × 2300 mm
• Gewicht ca.: 4.500 kg
