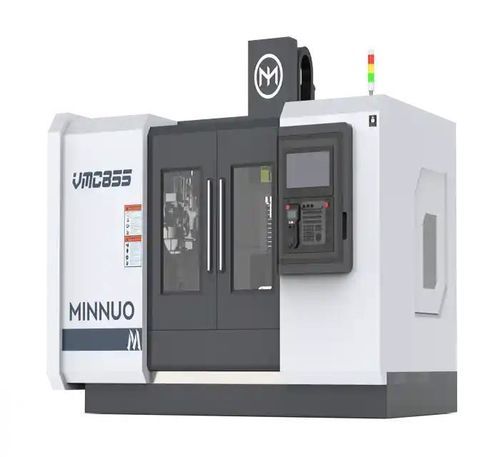

CNC-Bearbeitungszentrum / 3-Achs VMC855

vertikalFräsGewindeschneid

Produktübersicht
Die VMC855 ist ein vertikales CNC-Bearbeitungszentrum für die hochpräzise Bearbeitung von mittelgroßen Bauteilen und Formen. Es unterstützt Fräsen, Bohren, Gewindeschneiden und Ausbohren mit großem Verfahrweg und einer stabilen, steifen Konstruktion für reproduzierbare Produktionsergebnisse.

Hauptmerkmale

• Großer Verfahrweg: X 800 mm, Y 550 mm, Z 550 mm — geeignet für mittelgroße Bauteile und Formen.
• Schnellbearbeitung: Maximale Vorschubgeschwindigkeit 10.000 mm/min und Eilgang bis zu 32 m/min für effiziente Zyklen.
• Vielseitige Bearbeitung: Fräsen, Bohren, Gewindeschneiden, Ausbohren und Mehroperationenfähigkeit.
• Präzisionsleistung: Wiederholgenauigkeit ±0,004 mm für enge Toleranzen bei Schrupp- und Schlichtarbeiten.
• Stabile Konstruktion: Steifes Maschinenbett zur Bearbeitung großer/schwerer Werkstücke bei hoher Genauigkeit.

Empfohlene Konfigurationen

• Spindelsystem: Hochpräzise Spindeln (SKF, NSK), Spindel mit Innenkühlung optional.
• Zufuhrsystem: Servomotor- oder Schrittmotoroptionen; Linearschienen und Kugelgewindetriebe.
• Kühlsystem: Zentrifugal- oder Vibrationspumpe; wasserlösliche oder ölbasierte Kühlmittel.
• CNC-Steuerung: Kompatibel mit FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi etc.
• Werkzeugsystem: Scheiben-, Ketten- oder lineare Werkzeugwechsler.
• Messung & Überwachung: Heidenhain Längenmesssysteme; Renishaw OMP60/TS27R Sonden; Werkzeugbruchüberwachung.
• Weitere Optionen: Spänförderer, Ölnebelabscheider, Ölkühler, Kühlwassertank, mehrgelenkiger Roboterarm.

Anwendungsfall

• Kunde: Automobilteilehersteller (Japan).
• Werkstücke: Präzise Motorbauteile und Getriebeteile.
• Ergebnisse: Erreichte enge Toleranzen (±0,005 mm), verbesserte Oberflächenqualität, reduzierte Zykluszeiten, hohe Wiederholbarkeit und gesteigerte Durchsatzleistung.

Produktspezifikationen (Auszug für VMC855)
Specifications | Einheit | VMC855
Tischgröße | mm | 1000×550
Max. Tischbelastung | kg | 500
X/Y/Z Achsenverfahrweg | mm | 800×550×550
Abstand Spindelzentrum–Säule | mm | 590
Abstand Spindelende–Tischoberfläche | mm | 120-670
Max. Vorschubgeschwindigkeit X/Y/Z | mm/min | 10000
Max. Eilgang X/Y/Z | m/min | 32/32/30
Spindeldrehzahl | U/min | 8000
Spindelaufnahme | Typ | BT40
Spindelmotorleistung | kW | 7.5/11
X/Y/Z Achsen Servomotorleistung | kW | 3.9/3.9/3.6
Führungstyp | - | rails
Wiederholgenauigkeit | mm | ±0.004
Werkzeugmagazin | - | Scheibe (Werkzeugwechsler)
Werkzeugkapazität | - | 24T
Max. Werkzeuggewicht | kg | 8
Max. Werkzeuglänge | mm | 300
Elektrische Leistung | kVA | 15
Maschinenabmessungen (L×B×H) | mm | 2600×2380×2700
Nettogewicht (ca.) | kg | 5000

Technische Daten

• Modell: VMC855
• Verfahrweg X/Y/Z: 800 × 550 × 550 mm
• Tischgröße: 1000 × 550 mm
• Max. Tischbelastung: 500 kg
• Max. Vorschubgeschwindigkeit (X/Y/Z): 10.000 mm/min
• Max. Eilgang (X/Y/Z): 32/32/30 m/min
• Spindeldrehzahl: 8000 U/min
• Spindelaufnahme: BT40
• Spindelleistung: 7.5/11 kW
• Servomotorleistung X/Y/Z: 3.9/3.9/3.6 kW
• Wiederholgenauigkeit: ±0,004 mm
• Werkzeugkapazität: 24 Werkzeuge (Scheibe)
• Max. Werkzeuggewicht: 8 kg
• Maschinenabmessungen (L×B×H): 2600×2380×2700 mm
• Nettogewicht ca.: 5000 kg
