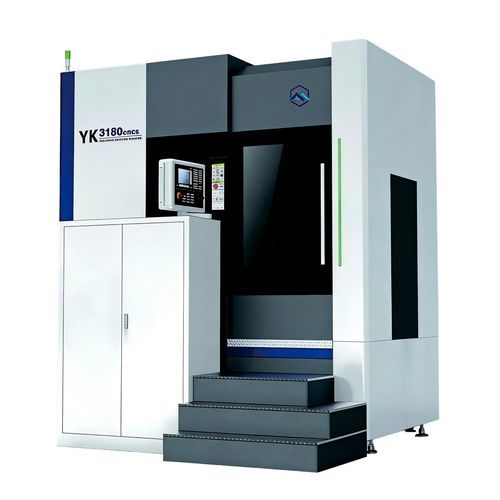

CNC-Wälzfräsmaschine YK series

vertikalfür Teile mit großem Durchmesser

Übersicht

• Vertikal-Wälzfräsmaschinen sind CNC-Zahnradbearbeitungsmaschinen, die Wälzfräser zur Bearbeitung von Zahnrädern nach dem Wälzverfahren einsetzen. Mit einer vertikalen Anordnung als Kernstruktur, kombiniert sie hohe Steifigkeit, hohe Präzision und hohe Effizienz. Sie wird hauptsächlich für die Serien- und Präzisionsbearbeitung von verschiedenen zylindrischen Zahnrädern und Schneckenrädern verwendet und ist ein Kernstück der Ausrüstung in der Zahnradherstellungsindustrie.

Hauptmerkmale

• Stabile Struktur: Die vertikale Säule und der Arbeitstisch sorgen für hohe Steifigkeit und geringe Vibrationen und eignen sich für die Bearbeitung von Zahnrädern mit großem Durchmesser und großen Modulen.
• Hohe Bearbeitungspräzision: Bearbeitung von Stirnrädern, Schrägstirnrädern, Schneckenrädern und Synchronrädern mit stabilem Zahnprofil und Richtungsgenauigkeit, geeignet für mittelgroße bis große Zahnräder.
• Geeignet für große Werkstücke: Arbeitstisch mit hoher Tragfähigkeit für Zahnräder mit großem Durchmesser, Scheiben und Naben; bietet stabiles Spannen und bequemes Be- und Entladen.
• Hoher Automatisierungsgrad: Ausgestattet mit CNC-System zur Durchführung von Zahnradindexierung, automatischem Vorschub und Mehrachsenkopplung für hohe Bearbeitungseffizienz und gute Konsistenz.
• Breiter Anwendungsbereich: Kann eine breite Palette von Modulen bearbeiten; wird in der Getriebefertigung für Untersetzungsgetriebe, Baumaschinen, Windenergie, Werkzeugmaschinen usw. eingesetzt.

Technische Daten Tabelle Artikel | UNIT | YK3132-3 | YKG3136CNC | Yk3140 | YK3150-6 | YK3180CNC6 Anzahl der gesteuerten Achsen | | 3 | 6 | 3 | 6 | 6 Maximaler Werkstückdurchmesser | mm | φ320 | φ360 | φ400 | φ500 | φ800 Maximales Werkstückmodul | mm | 8 | 10 | 10 | 12 | 18 Maximale Bearbeitungsbreite | mm | 250 | 450 | 400 | 450 | 600 Maximale Durchmesserlänge des Wälzfräsers | mm | φ160/200 | Φ170/210 | Φ170/220 | φ200/240 | φ230/260 Maximale Axialbewegung der Werkzeugspindel | mm | 130 | 190 | 190 | 200 | 220 Abstand zwischen Wälzfräsermitte und Tischmitte | mm | 30~280 | 40~310 | 40~320 | 35~385 | 60~560 Abstand von der Mitte des Wälzfräsers zur Tischoberfläche | mm | 260~560 | 180~680 | 163~613 | 190~690 | 380~1030 Abstand von der Endfläche der äußeren Halterung zur Tischoberfläche | mm | 400~750 | 370~920 | 490~1045 | 380~930 | 500~1200 Durchmesser der Tischfläche | mm | φ370 | φ360 | φ420 | φ520 | φ750 Öffnung des Tisches | mm | φ80 | φ75 | φ120 | φ140 | φ200 Drehwinkel des Revolvers (A-Achse) | deg | ±45° | ±45° | ±45° | ±45° | ±45° Drehzahl der Wälzfrässpindel (B-Achse) | U/min | 79-420 | 60~600 | 40~375 | 30-600 | 60~600 Maximale Tischgeschwindigkeit (C-Achse) | U/min | 24 | 100 | 30 | 20 | 15 Radiale Vorschubgeschwindigkeit (X-Achse) | m/min | 0~1000 | 1~2000 | 2~1000 | 2~1000 | 1~2000 Tangentiale Vorschubgeschwindigkeit (Y-Achse) | m/min | 0~1000 | 1~2000 | 1000 | 3000 | 1-2000 Axiale Vorschubgeschwindigkeit (Z-Achse) | m/min | 0~1000 | 1~1000 | 0~1000 | 0~1000 | 0~1000 | 0~1000 Hauptmotor | kW | 7,5 | 15 | 11 | 17 | 28 Gewicht | kg | 6250 | 14000 | 13500 | 17000 | 23000 Karakteristika / technische Daten

• YK3132-3: Gesteuerte Achsen 3; Max. Werkstückdurchmesser φ320 mm; Max. Modul 8 mm; Max. Bearbeitungsbreite 250 mm; Wälzfräserdurchmesser φ160/200 mm; Werkzeugspindel-Axialbewegung 130 mm; Abstand Wälzfräser-Mitte-Tischmitte 30~280 mm; Wälzfräser-Mitte zu Tischoberfläche 260~560 mm; Äußere Halterungsendfläche zu Tischoberfläche 400~750 mm; Tischoberflächendurchmesser φ370 mm; Tischöffnung φ80 mm; A-Achse ±45°; B-Achse Geschwindigkeit 79-420 U/min; C-Achse maximale Geschwindigkeit 24 U/min; Vorschubgeschwindigkeiten X~1000 m/min, Y 0~1000 m/min, Z 0~1000 m/min; Hauptmotor 7.5 kW; Gewicht 6250 kg.
• YKG3136CNC: Gesteuerte Achsen 6; Max. Werkstückdurchmesser φ360 mm; Max. Modul 10 mm; Max. Bearbeitungsbreite 450 mm; Wälzfräserdurchmesser Φ170/210 mm; Werkzeugspindel-Axialbewegung 190 mm; Wälzfräser-Mitte-Tisch-Mittenabstand 40~310 mm; Wälzfräser-Mitte zu Tischoberfläche 180~680 mm; Äußere Halterungsendfläche zu Tischoberfläche 370~920 mm; Tischoberflächendurchmesser φ360 mm; Tischöffnung φ75 mm; A-Achse ±45°; B-Achsendrehzahl 60~600 U/min; C-Achse maximale Drehzahl 100 U/min; Vorschubgeschwindigkeiten X~2000 m/min, Y 1~2000 m/min, Z 1~1000 m/min; Hauptmotor 15 kW; Gewicht 14000 kg.
• Yk3140: Gesteuerte Achsen 3; Max. Werkstückdurchmesser φ400 mm; Max. Modul 10 mm; Max. Bearbeitungsbreite 400 mm; Wälzfräserdurchmesser Φ170/220 mm; Axialbewegung der Werkzeugspindel 190 mm; Abstand Wälzfräser-Mitte-Tischmitte 40~320 mm; Wälzfräser-Mitte zu Tischoberfläche 163~613 mm; Äußere Halterungsendfläche zu Tischoberfläche 490~1045 mm; Tischoberflächendurchmesser φ420 mm; Tischöffnung φ120 mm; A-Achse ±45°; B-Achse Drehzahl 40~375 U/min; C-Achse max. Drehzahl 30 U/min; Vorschubgeschwindigkeiten X 2~1000 m/min, Y 1000 m/min, Z 0~1000 m/min; Hauptmotor 11 kW; Gewicht 13500 kg.
• YK3150-6: Gesteuerte Achsen 6; Max. Werkstückdurchmesser φ500 mm; Max. Modul 12 mm; Max. Bearbeitungsbreite 450 mm; Wälzfräserdurchmesser φ200/240 mm; Axialbewegung der Werkzeugspindel 200 mm; Abstand Wälzfräser-Mitte-Tischmitte 35~385 mm; Wälzfräser-Mitte zu Tischoberfläche 190~690 mm; Äußere Halterungsendfläche zur Tischoberfläche 380~930 mm; Tischoberflächendurchmesser φ520 mm; Tischöffnung φ140 mm; A-Achse ±45°; B-Achse Geschwindigkeit 30-600 U/min; C-Achse max. 20 U/min; Vorschubgeschwindigkeiten X 2~1000 m/min, Y 3000 m/min, Z 0~1000 m/min; Hauptmotor 17 kW; Gewicht 17000 kg.
• YK3180CNC6: Gesteuerte Achsen 6; Max. Werkstückdurchmesser φ800 mm; Max. Modul 18 mm; Max. Bearbeitungsbreite 600 mm; Wälzfräserdurchmesser φ230/260 mm; Axialbewegung der Werkzeugspindel 220 mm; Abstand Wälzfräser-Mitte-Tischmitte 60~560 mm; Wälzfräser-Mitte zu Tischoberfläche 380~1030 mm; Äußere Halterungsendfläche zu Tischoberfläche 500~1200 mm; Tischoberflächendurchmesser φ750 mm; Tischöffnung φ200 mm; A-Achse ±45°; B-Achsendrehzahl 60~600 U/min; C-Achse maximale Drehzahl 15 U/min; Vorschubgeschwindigkeiten X 1~2000 m/min, Y 1-2000 m/min, Z 0~1000 m/min; Hauptmotor 28 kW; Gewicht 23000 kg.
