Festinstallierte Hobelmaschine YK23 series
elektrisch

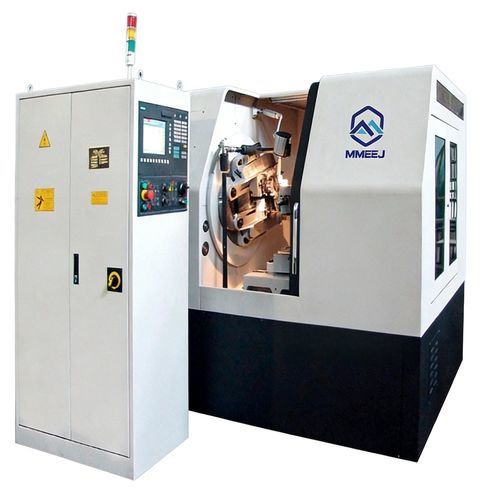

Festinstallierte Hobelmaschine - YK23 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - elektrisch
Festinstallierte Hobelmaschine - YK23 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - elektrisch
Festinstallierte Hobelmaschine - YK23 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - elektrisch - Bild - 2
Festinstallierte Hobelmaschine - YK23 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - elektrisch - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von Meijin Machinery Equipment (Dalian) Co., Ltd.

Eigenschaften

Konfigurierung
festinstalliert
Sonstige Eigenschaften
elektrisch

Beschreibung

Übersicht
  • Die CNC-Zahnrad-Hobelmaschine der Serie YK23 (Modelle YK2312 und YKM2350) ist für die Bearbeitung von geraden Kegelrädern mit hoher Präzision ausgelegt. Sie basiert auf der Erfahrung des Herstellers mit Maschinen für gerade und spiralige Kegelräder und eignet sich für Anwendungen wie Präzisionsinstrumente und Messgeräte.
  • Geeignet für Serien- und Kleinserienfertigung, bietet die Maschine eine einfache Bedienung, stabile Leistung und erreicht Schnittgenauigkeit auf GB6‑Niveau. Kunden können Zeichnungen zur Maschinenauslegung bereitstellen. Die Bilder zeigen Beispiele bearbeitbarer Teile.


Technische Daten
  • Modelle: YK2312 | YKM2350
  • 1. Werkstückabmessungen: Max. Modul: 2,5 mm (YK2312) | 10 mm (YKM2350); Max. Länge des Teilungselements: 60 mm | 250 mm; Max. Teilkreisdurchmesser (Verhältnis 10:1): 120 mm | 500 mm; Fußwinkel (Max/Min): 90°/4° | 80°/8°; Extremverhältnis (AL 90° Wellenwinkel): 10:1 | 10:1; Max. Zahnkopf- oder Zahnfußtiefe: 5,5 mm | 20 mm; Max. Stirnweite: 20 mm | 85 mm; Zahnzahl: 5–150 | 10–200.
  • 2. Werkstückspindel: Durchmesser des Konuslochs am großen Ende: φ31.267 | φ100; Konus: Morse NO.4 | 1:20; Konuslänge: 80 mm | 160 mm; Durchgangsbohrungsdurchmesser: φ20 H11 | φ78; Abstand von Spindelplanfläche zum Maschinenzentrum: 30–190 mm | 70–380 mm.
  • 3. Schneidkopf: Einstellwinkel: 360° | 120°; Max. Wiege‑Rollwinkel: 80° | 60°; Max. Stellungwinkel des Werkzeughalters: 8° | 8°; Max. Vorschub des Schneidwerkzeugs: 28 mm | 95 mm; Überfahrt des Werkzeugs (innen/außen): 3 mm/5 mm | 3 mm/5 mm.
  • 4. Werkzeug: Typ: GR83-601 Fräser für gerade Kegelräder; Werkzeugspezifikation: I | III; Hübe pro Minute des Fräsers: 250–700 | 98–500.
  • 5. Spannung: 380 V. 6. Maschinengewicht: 1,8 t | 8 t. 7. Gesamtabmessungen (L×B×H): 1700×1650×1700 mm | 2400×1800×1800 mm.


Merkmale / technische Spezifikationen
  • Serie: YK23 Series
  • Verfügbare Modelle: YK2312 und YKM2350
  • Anwendung: Bearbeitung von geraden Kegelrädern hoher Präzision für Bereiche wie Präzisionsinstrumente und Messgeräte
  • Schnittgenauigkeit: GB6‑Niveau
  • Max. Modul: 2,5 mm (YK2312), 10 mm (YKM2350)
  • Max. Teilkreisdurchmesser (Verhältnis 10:1): 120 mm (YK2312), 500 mm (YKM2350)
  • Zahnzahlbereich: 5–150 (YK2312), 10–200 (YKM2350)
  • Hübe des Fräsers pro Minute: 250–700 (YK2312), 98–500 (YKM2350)
  • Spannung: 380 V
  • Maschinengewicht: 1,8 t (YK2312), 8 t (YKM2350)
  • Gesamtabmessungen (L×B×H): 1700×1650×1700 mm (YK2312), 2400×1800×1800 mm (YKM2350)
