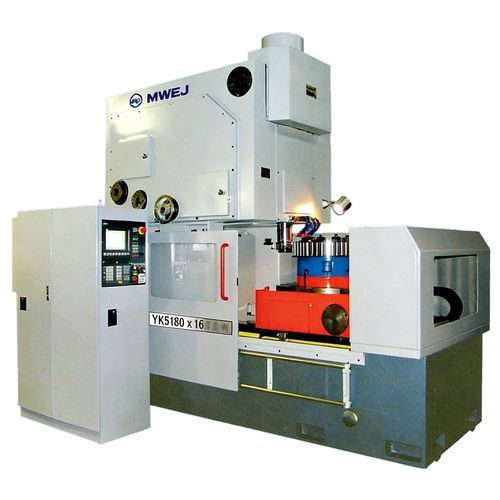

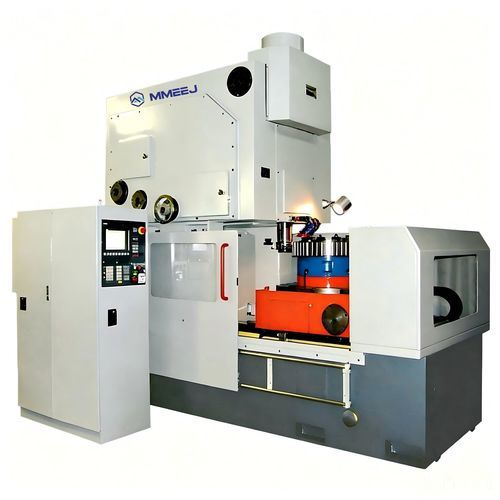

Wälzstoßmaschine für Getriebe / CNC YK series

vertikal

Produktübersicht Die Zahnradfräse ist ein häufig verwendetes Werkzeug zur Bearbeitung von Zahnrädern; sie eignet sich für die Bearbeitung von Stirnrädern mit Außen- und Innenverzahnung, insbesondere von Innenverzahnungen, die auf einer Abwälzfräsmaschine nur schwer zu bearbeiten sind; sie ist in der Lage, aus mehreren Zahnrädern zusammengesetzte Sätze zu bearbeiten, und kann schrägverzahnte Stirnräder mit Innen- und Außeneingriff unter Verwendung spezieller schrägverzahnter Fräser und schrägverzahnter Führungen bearbeiten.

• Eignet sich für Großserienproduktionen in der Automobil-, Motorrad-, Werkzeugmaschinen- und Getriebeindustrie.
• Getriebefräser spielen aufgrund ihrer hohen Präzision und Vielseitigkeit eine wichtige Rolle im Maschinenbau und in der Automobilindustrie.
• Mit dem technologischen Fortschritt haben sich die Getriebefräser sowohl in der Präzision als auch in der Effizienz deutlich verbessert und erfüllen die strengen Anforderungen der modernen Fertigung für die Zahnradbearbeitung.
• Unser Unternehmen kann geeignete Maschinen nach Kundenzeichnungen anpassen.

Technische Tabelle Artikel | Einheit | YKS5122-3 | YKS5132-3 | YK5140CNC | YK5150-3 | YK5180A-3 | YK51125A-3 Anzahl der gesteuerten Achsen | | 3 | 3 | 3 | 3 | 3 | 3 Max. Werkstückdurchmesser (Außenverzahnung) | mm | φ220 | φ320 | φ400 | φ500 | φ800 | φ1250 Max. Bearbeitungsdurchmesser (Innenverzahnung) | mm | φ140+d(Fräser) | φ240+d (Fräser) | φ260+d(Fräser) | φ600 | φ1100 | φ1650 Max. Bearbeitungsmodul | mm | 6 | 8 | 10 | 10 | 12 | 16 Max. Bearbeitungszahnbreite | mm | 70 | 110 | 110 | 110 | 200 | 280 | 300 Max. Hublänge des Zahnradfräsers | mm | 80 | 120 | 120 | 220 | 300 | 320 Spindelhubzahl des Zahnradstoßfräsers | str/min | 100~1500 | 100~1250 | 100~1000 | 30~600 | 30~200 | 15~150 Kreisförmige Vorschubgeschwindigkeit des Arbeitstisches | mm/str | 0~2 | 0~2 | 0~2 | 0~2 | 0~2 | 00-2 Radiale Vorschubgeschwindigkeit der Säule | mm/min | 0~1000 | 0~1000 | 0~2500 | 0~1500 | 0-1000 | 0~1000 Radialer Vorschubweg der Säule (X-Achse) | mm | 330 | 420 | 420 | 610 | 720 | 950 Rückwärtsbewegung des Zahnradstoßfräsers | mm | ≥0,35 | ≥0,5 | ≥0,5 | ≥0,5 | ≥0,5 | ≥0,5 Zapfendurchmesser für Zahnradfräseraufnahme | mm | φ31.743 | φ31.743 | φ31.75 | φ31.743 | φ44.443 | φ88.9 Werkzeugspindel-Durchmesser | mm | φ85 | φ85 | φ100 | φ100 | φ100 | φ130 Arbeitstisch-Durchmesser | mm | φ340 | φ420 | φ520 | φ620 | φ920 | φ1250 Mittellochdurchmesser des Arbeitstisches | mm | φ100 | φ120 | φ150 | φ140 | φ350 | φ500 Maximale Geschwindigkeit des Arbeitstisches (C-Achse) | r/min | 7,8 | 3,5 | 4,5 | 4,4 | 23 | 2,4 Neigungswinkel des Arbeitstisches | deg | 0~±12 | 0~±12 | 0~±12 | 0~±12 | 0-720 | 0-950 Abstand von der Achse des Zahnradfräsers zur Arbeitstischmitte | mm | -70~260 | -120~300 | -130~290 | -190~420 | 530～880 | 515-885 Abstand von der Zahnradfräserbefestigung zur Oberfläche des Arbeitstisches | mm | 190~300 | 160~320 | 355~500 | 280~550 | 6000 | 10000 Hauptmotor | kW | 7,5 | 7,5 | 11 | 11 | 15 | 22 Gesamtabmessungen L×B×H | mm | 2780X4250X2890 | 3020X3620X3170 | 2838X1780X2926 | 3360X4920X3360 | 5090X3550X3620 | 5104X3900X3660 Gewicht | kg | 8000 | 10500 | 11500 | 12000 | 17000 | 21000 Caractéristiques / spécifications techniques

• Modelle: YKS5122-3, YKS5132-3, YK5140CNC, YK5150-3, YK5180A-3, YK51125A-3
• Anzahl der gesteuerten Achsen: 3 (alle Modelle)
• Max. Zahnradaußendurchmesser (mm) nach Modell: YKS5122-3 φ220; YKS5132-3 φ320; YK5140CNC φ400; YK5150-3 φ500; YK5180A-3 φ800; YK51125A-3 φ1250
• Max. Bearbeitungsdurchmesser Innenverzahnung (mm) nach Modell: φ140+d (YKS5122-3); φ240+d (YKS5132-3); φ260+d (YK5140CNC); φ600 (YK5150-3); φ1100 (YK5180A-3); φ1650 (YK51125A-3)
• Max Bearbeitungsmodul (mm): 6 / 8 / 10 / 10 / 12 / 16 (jeweils Modelle)
• Max. Bearbeitungszahnbreite (mm): 70 / 110 / 110 / 200 / 280 / 300 (jeweils Modelle)
• Max. Fräserhublänge (mm): 80 / 120 / 120 / 220 / 300 / 320 (jeweils Modelle)
• Spindelhubzahl (str/min): 100~1500 / 100~1250 / 100~1000 / 30~600 / 30~200 / 15~150
• Kreisvorschub des Arbeitstisches: 0~2 mm/str (alle Modelle)
• Radialvorschubgeschwindigkeit der Säule: bis zu 1000 / 1000 / 2500 / 1500 / 1000 / 1000 mm/min (jeweilige Modelle)
• Radialvorschubweg (X-Achse) (mm): 330 / 420 / 420 / 610 / 720 / 950
• Rückwärtsbewegung des Fräsers (mm): ≥0,35 / ≥0,5 (die meisten Modelle ≥0,5)
• Zapfendurchmesser für Fräsermontage (mm): φ31.743 / φ31.743 / φ31.75 / φ31.743 / φ44.443 / φ88.9
• Werkzeugspindeldurchmesser (mm): φ85 / φ85 / φ100 / φ100 / φ100 / φ130
• Arbeitstischdurchmesser (mm): φ340 / φ420 / φ520 / φ620 / φ920 / φ1250
• Mittellochdurchmesser des Arbeitstisches (mm): φ100 / φ120 / φ150 / φ140 / φ350 / φ500
• Max. Geschwindigkeit des Arbeitstisches (C-Achse) (U/min): 7.8 / 3,5 / 4,5 / 4,4 / 23 / 2,4
• Neigungswinkel des Arbeitstisches (Grad): typischerweise 0~±12 (Modelle variieren)
• Abstände und Montagebereiche: Fräserachse zur Arbeitstischmitte und Fräseraufnahmeende zur Arbeitstischoberfläche variieren je nach Modell (siehe technische Tabelle)
• Hauptmotor (kW): 7.5 / 7,5 / 11 / 11 / 15 / 22 (jeweilige Modelle)
• Gesamtabmessungen L×B×H (mm) und Gewichte (kg) je Modell in der technischen Tabelle
