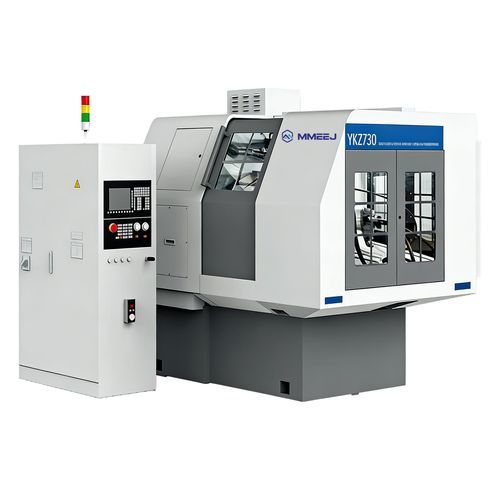

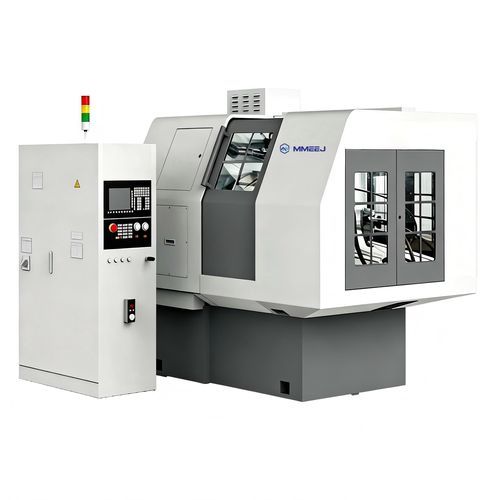

CNC-Fräsmaschine / 3-Achs YK27 series

horizontalfür die Automobilindustriefür kleine Werkstücke

Übersicht
Die CNC-Fräsmaschine für gerade Kegelräder der Serie YK27 (Modelle YK2712 und YK2730) mit Doppelwerkzeug ist für das Schruppen und Schlichten von geraden Kegelrädern mit tamburförmigem Zahnprofil ausgelegt. Auf Basis umfangreicher Erfahrung in der Kegelradbearbeitung bietet die Serie hohe Bearbeitungseffizienz, geringe Geräuschentwicklung und erreicht die Bearbeitungsgenauigkeit GB 6. Geeignet für Getriebe- und Reduzierkomponenten, präzise Antriebszahnräder sowie Hinterachs-Halbachsgetriebe für Premiumfahrzeuge. Einsetzbar für Einzelteile, Kleinserien und Massenproduktion.

Anwendungen

• Bearbeitung von Getrieben und Reduzierern
• Fertigung präziser Antriebszahnräder mit geradem Kegelradantrieb
• Hinterachs-Halbachsgetriebe für hochwertige Kraftfahrzeuge
• Einzelteilfertigung, Kleinserien und Massenproduktion

Vorteile

• Hohe Bearbeitungseffizienz (ca. 3–5× gegenüber einer Planschneidmaschine für Zahnräder ähnlicher Spezifikation)
• Niedrige Betriebsgeräusche
• Erreicht Bearbeitungsgenauigkeit GB 6
• Geeignet für Schruppen und Schlichten von tamburförmigen Zahnprofilen

Technische Daten

• Modelle: YK2712, YK2730
• Max. Modul: 2,5 mm (YK2712); 8 mm (YK2730)
• Max. Werkstückdurchmesser: 120 mm (YK2712); 300 mm (YK2730)
• Max. Übersetzungsverhältnis: 10:1 (beide Modelle)
• Max. Zahnbreite: 11 mm (YK2712); 40 mm (YK2730)
• Fräsergröße: 6" (152,4 mm) für YK2712; 10", 10,5" für YK2730
• Maschinengewicht: 2000 kg (YK2712); 6000 kg (YK2730)
• Bearbeitungsgenauigkeit: GB 6

Merkmale / Technische Spezifikationen

• Serie: YK27
• Vorgesehene Arbeiten: Schruppen und Schlichten von geraden Kegelrädern mit tamburförmigem Zahnprofil
• Geeignete Produktionsmengen: Einzelteilfertigung, Kleinserien, Massenproduktion
• Empfohlene Branchen: Getriebe, Reduzierer, Antriebskomponenten für die Automobilindustrie
