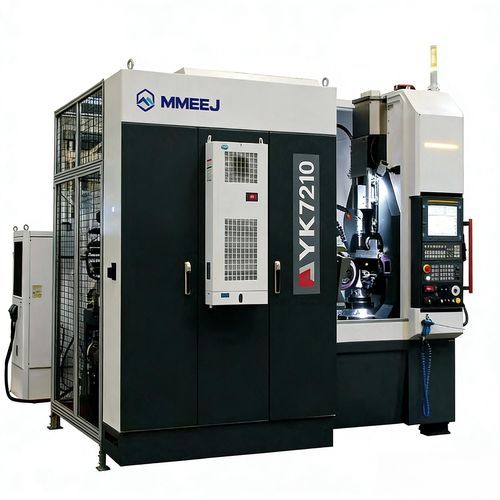

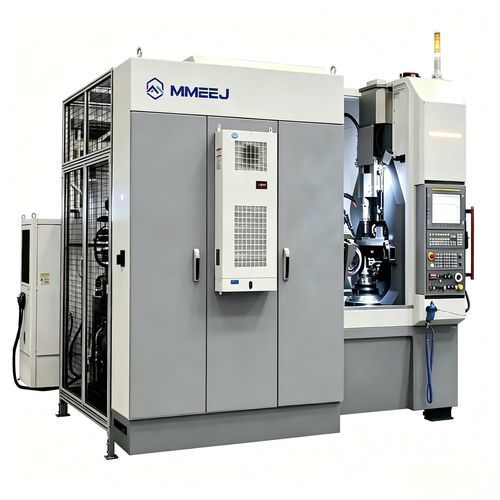

Schleifmaschine für Getriebe YK7210vertikalCNC4-Achs
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Anwendung
- für Getriebe
- Struktur
- vertikal
- Kontroltyp
- CNC
- Achszahl
- 4-Achs
- Weitere Eigenschaften
- Hochpräzision, kontinuierlich
- Spindelgeschwindigkeit
2.000 rpm, 7.000 rpm
(12.566 rad.min-1, 43.982 rad.min-1)- Leistung
15 kW, 25 kW
(20,39 hp, 33,99 hp)- X-Hub
Max: 370 mm
(14,57 in)Min: 100 mm
(3,94 in)- Y-Hub
Max: 190 mm
(7,48 in)Min: 0 mm
(0 in)- Schleifscheibendurchmesser
275 mm
(11 in)- Geschwindigkeit
10 m/min
- Gewicht der Maschine
10.000 kg
(22.046,23 lb)
Beschreibung
Eigenschaften
Maschinenaufbau und Komponenten
Anwendungen
Technische Daten
- Setzt kontinuierliches generatives Schleifen ein (ähnlich dem Verzahnungsfräsen), geeignet für effizientes, hochpräzises Schleifen großer Serien von Zahnrädern.
- Hauptmaschine mit hoher Steifigkeit, thermischer Symmetrie und modularer Bauweise zur Gewährleistung von Präzision, Effizienz, Steifigkeit, Stabilität und Zuverlässigkeit.
- Umfangreiche Softwarefunktionen und einfache Bedienung, geeignet für Produktionsumgebungen.
Maschinenaufbau und Komponenten
- Vertikale Anordnung bestehend aus Hauptmaschine, Schaltschrank, Ölnebelabsaugung, Hydrauliksystem und Kühlsystem.
- Ausgestattet mit FANUC31iB CNC-System; Sieben-Achs-Steuerung mit Fünf-Achs-Kopplung: vier lineare Achsen (X, Y, Z, X1) und drei rotierende Achsen (A, B, C), plus Schleifscheiben-Dressierachse (B1). Die Achsen B, C, X, Y und Z sind gekoppelte Achsen.
Anwendungen
- Konzipiert für die Bearbeitung von Zahnradteilen in der Automobil-, Getriebe- und Industrieroboterbranche.
- Maschinenmodelle können nach Kundendzeichnungen kundenspezifisch ausgeführt werden.
Technische Daten
- Modell: YK7210
- Max. Bearbeitungsdurchmesser (mm): φ100
- Max. Bearbeitungsmodul (mm): 0,5~2
- Verfahrweg X (mm): 270 (100~370)
- Verfahrweg Y (mm): 190 (0~190)
- Verfahrweg Z (mm): 300 (150~450)
- Verfahrweg Z1 (mm): 350 (475~825)
- Schnellvorschub X, Y, Z (m/min): 10
- Schleifspindel-Schwenkwinkel (Grad): ±45
- Max. Schleifscheiben-Spezifikation (O.D × I.D × Breite) (mm): φ275×φ160×125
- Dresser O.D (mm): φ110
- Dresser-Drehzahl (r/min): 1500～6000
- Nennleistung Werkstückspindel (kW): 15
- Nennmoment Werkstückspindel (N·m): 119
- Max. Drehzahl Werkstückspindel (r/min): 2000
- Nennleistung Schleifspindel (kW): 25
- Nennmoment Schleifspindel (N·m): 119
- Max. Drehzahl Schleifspindel (r/min): 7000
- Nennleistung Servomotoren X, Y, Z, A (N·m): 4/2.3/4/2.3
- Nennmoment Servomotoren X, Y, Z, A (kW): 22/8/22/8
- Abmessungen (L×B×H) (mm): 3700×4120×3180
- Gesamtleistung (kVA): 70
- Gewicht Maschine (Kg): 10000
