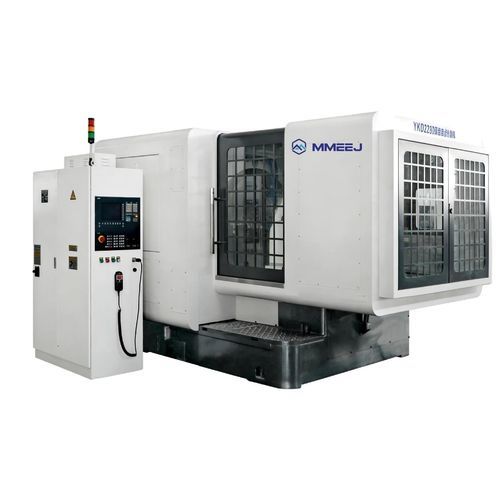

CNC-Fräsmaschine / 3-Achs YK22 series

4-AchshorizontalPräzision

Übersicht
Die YK22-Serie von Zahnradfräsmaschinen ist für die Bearbeitung von Kegelrädern und schrägverzahnten Kegelrädern in verschiedenen Industriezweigen ausgelegt. Sie deckt einen breiten Bereich an Modulen und Werkstückdurchmessern ab und eignet sich für Fertigung in der Automobil-, Luftfahrt-, Neue-Energien- und Präzisionsmaschinenbauindustrie.

Steuerungssystem und Genauigkeit
Ausgestattet mit dem SIEMENS 828D CNC-System als Standard. FANUC- und nationale Steuerungen sind optional erhältlich. Die bearbeiteten Werkstücke können eine Genauigkeit bis zur GB-Klasse 6–7 erreichen.

Modelle und Funktionen

• YKH-Modell: 4-Achs-CNC-Maschine, die programmierbares Hobben, Zahnteilung, Vorschub und Werkzeugdrehzahl ermöglicht, um die Bearbeitung kleiner Modul-Kegelräder zu optimieren.
• YK-Modell: 3-Achs-CNC-Freßmaschine für schrägverzahnte Kegelräder mit Wiegenaufbau für hohe Struktur- und Getriebesteifigkeit, was stabile Genauigkeit und lange Lebensdauer gewährleistet.

Standardausstattung
Beinhaltet Vollschutz, automatische Späneförderung und einen separat abgedichteten Schaltschranks.

Leistungstabelle
Posten | Einheit | YKH2212 | YK2212B | YK2232 | YKT2250 | YKD2280 | YK22160
Max. Modul | mm | 2.5 | 3 | 6 | 10 | 15 | 30
Max. Werkstück-Ø | mm | 125 | 125 | 320 | 500 | 800 | 1610
Max. Übersetzung | | 10:1 | 10:1 | 10:1 | 10:1 | 10:1 | 10:1
Max. Flankenbreite | mm | 20 | 20 | 40 | 70 | 100 | 240
Zahnzahl | | 5–100 | 5–100 | 5–100 | 5–100 | 4–100 | 4–100
Fräsergröße | inch | 0.5, 1, 1.5, 2, 3.5 | 0.5, 1, 1.5, 2, 3.5 | 6, 7.5, 9 | 6, 9, 12 | 6, 9, 12, 18 | 18–40
Maschinengewicht | kg | 2300 | 2600 | 6000 | 6500 | 12500 | 95000

Technische Daten

• Serie: YK22 Series
• Steuerung: SIEMENS 828D CNC-System (FANUC und nationale Systeme optional)
• Werkstückgenauigkeit: bis GB Klasse 6–7
• YKH-Modell: 4-Achsen-CNC, programmierbares Hobben, Zahnteilung, Vorschub und Werkzeugdrehzahl
• YK-Modell: 3-Achsen-Fräsen schrägverzahnte Kegelräder, Wiegenaufbau für hohe Steifigkeit
• Standardausstattung: Vollschutz, automatische Späneentsorgung, separat abgedichteter Schaltschrank
• Anwendungen: Elektrowerkzeuge, Automobile, Baumaschinen, Flugzeuge, Schiffe, neue Energien, intelligente Haushaltsgeräte, Präzisionswerkzeugmaschinen
