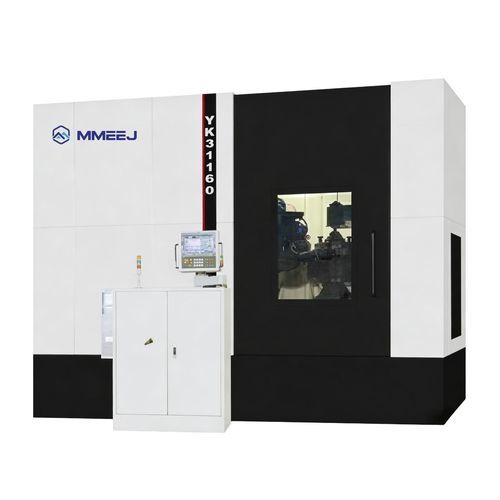

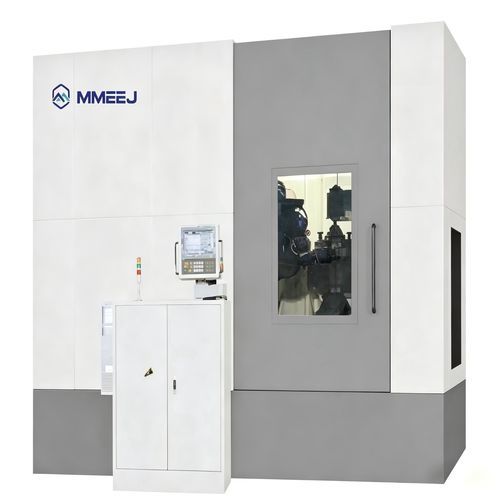

CNC-Wälzfräsmaschine YK31 series

vertikalfür Teile mit großem Durchmesser

Übersicht
Vertikale Wälzfräsmaschinen (Hobbing) sind CNC-Bearbeitungszentren, die Wälzfräser (Hobs) und das Generativverfahren zur Fertigung von Stirn-, Schräg-, Schnecken- und Synchronrädern einsetzen. Die vertikale Säulen- und Tisch-Anordnung bietet hohe Steifigkeit, geringe Vibration und einfache Be- und Entladung großer und schwerer Werkstücke, geeignet für Serien- und Präzisionsfertigung im Getriebe- und Zahnräderbereich.

Hauptmerkmale

• Stabile Konstruktion: Vertikale Säule und Drehtisch für hohe Steifigkeit und Vibrationsminderung, ideal für große Durchmesser und große Modulgrößen.
• Hohe Bearbeitungsgenauigkeit: Bearbeitung von Stirn-, Schräg-, Schnecken- und Synchronrädern mit stabilem Zahnprofil und guter Richtungsgenauigkeit für mittel- bis hochwertige Anwendungen.
• Geeignet für große Werkstücke: Schwerlast-Tische und robuste Spannmöglichkeiten für Scheiben-, Naben- und Großdurchmesserzahnräder; leichtes Be- und Entladen.
• Hoher Automatisierungsgrad: CNC-Steuerung mit automatischer Indexierung, automatischer Vorschubsteuerung und Mehrachsen-Verknüpfung für gleichbleibende Qualität und Produktivität.
• Breites Einsatzfeld: Getriebe, Baumaschinen, Windkraft, Maschinenbaukomponenten und weitere zahnradgetriebene Industrien.

Technische Tabelle
Item | EINHEIT | YK31125-6 | YK31160-6 | YK31200-6 | YK31315-6 | YK31400-6 | YK31500-6 | YK31630-6
Anzahl gesteuerter Achsen | | 6 | 6 | 6 | 6 | 6 | 6 | 6
Max. Werkstückdurchmesser | mm | φ1250 | φ1600 | φ2000 | φ3150 | φ4000 | φ5000 | φ6300
Max. Modul | mm | 28 | 32 | 36 | 32 | 36 | 36 | 42
Max. Bearbeitungsbreite | mm | 1000 | 1000 | 1000 | 1000 | 1800 | 1800 | 1800
Max. Hob-Durchmesser | mm | φ350/405 | 460/700 | 460/700 | φ350/405 | φ450/700 | φ450/550 | φ450/550
Hauptmotorleistung | kW | 36 | 51 | 78 | 35 | 115 | 115 | 115
Tischdurchmesser | mm | φ1250 | φ1500 | φ1890 | φ2640 | φ3400 | φ3750 | φ3750
Gewicht | kg | 38000 | 53000 | 55000 | 55000 | 110000 | 115000 | 118000

Technische Daten

• Modelle: YK31125-6, YK31160-6, YK31200-6, YK31315-6, YK31400-6, YK31500-6, YK31630-6.
• Gesteuerte Achsen: 6 bei allen Modellen.
• Werkstückdurchmesserbereich: bis zu φ6300 je nach Modell.
• Max. Modul: bis zu 42 mm je nach Modell.
• Axialer Spindelhub: 340–600 mm je nach Modell; Vorschubgeschwindigkeiten Radial 1–2000 m/min, Tangential 1–3000 m/min, Axial 0–1000 m/min.
• Hauptmotor: 35–115 kW je nach Modell; Tischdurchmesser φ1250–φ3750.
