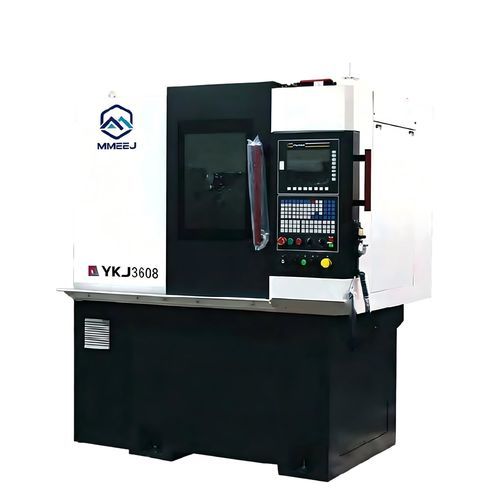

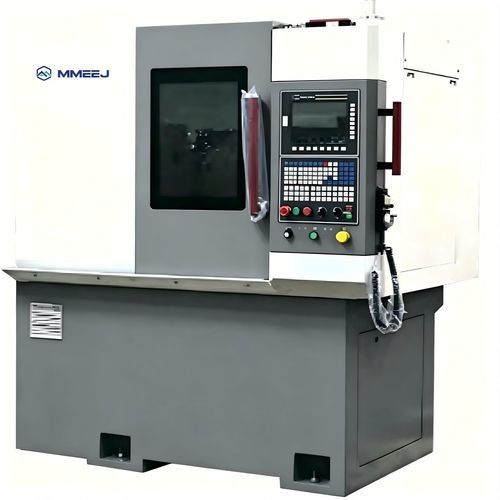

CNC-Wälzfräsmaschine YK series

horizontal

Übersicht
Die horizontalen Wälzfräsmaschinen bieten horizontale Spannvorrichtungen für das effiziente Verzahnungs- und Wellenbearbeiten. Das Produktspektrum reicht von konventionellen Maschinen bis zu hochwertigen CNC-Anlagen und bildet eine vollständige Serienpalette für Produktion und Werkstatt.

Leistungsmerkmale
Bearbeitungsmodul: 0,1–6 mm (modellabhängig). Bearbeitungsdurchmesser: 10–100 mm. Steuerungssysteme und Achszahl sind konfigurierbar. Vorrichtungen und Schneidräder (Hobs) werden entsprechend den Bauteilen geliefert.

Hinweise
Die horizontalen Hobbing-Maschinen sind ausgelegt zur Bearbeitung von Wellenverzahnungen, Keilwellen und ähnlichen Außenverzahnungen.

Technische Tabelle (Modelle und Spezifikationen)
Models: YKJ3608 | YKJ3608/1 | YK 3608 | YK 3608/1 | YK 3608/2
Max. Bearbeitungsdurchmesser (mm): φ80 | φ80 | φ80 | φ80 | φ80
Max. Bearbeitungsmodul (mm): 1,5 | 1,5 | 2 | 1,5 | 1,5
Werkstückspindel rpm (r/min): 500 | 500 | 500 | 500 | 500
Hob-Spindel rpm (r/min): 2500 | 2500 | 2000 | 2000 | 3000
Hob-Verschiebungslänge (mm): 60 | 60 | 60 | 60 | 60
Z-Schlitten Verfahrweg (mm): 200 | 200 | 150 | 150 | 150
Schwenkwinkel Hobkopf (Grad): ±45 | -40~+65 | ±40 | -40~+65 | -40～+65
Min. Zahnzahl (Stück): 3 | 3 | 3 | 3 | 3
Max. Hob Ø×Länge (mm): φ63×60 | φ63×60 | φ63×60 | 63×60 | φ63×60
Gesamtleistung (kVA): 8 | 8 | 10 | 10 | 10
Außenmaße (L/B/H) (mm): 1650×1600×1900 | 1650×1600×1900 | 1950×1285×2100 | 1950×1285×1980 | 1950×1285×1980
Maschinengewicht (t): ≈3 | ≈3 | ≈3 | ≈3 | ≈3

Merkmale / Technische Daten

• Verfügbare Modelle: YKJ3608, YKJ3608/1, YK 3608, YK 3608/1, YK 3608/2
• Max. Bearbeitungsdurchmesser: φ80 mm
• Max. Bearbeitungsmodul: bis zu 2 mm (modellabhängig)
• Werkstückspindelgeschwindigkeit: 500 r/min
• Hob-Spindeldrehzahl: 2000–3000 r/min je nach Modell
• Hob-Verschiebungslänge: 60 mm
• Z-Schlitten Verfahrweg: 150–200 mm je nach Modell
• Schwenkwinkel Hobkopf: reicht von ±45 bis -40~+65 je nach Modell
• Mindestanzahl Zähne: 3
• Max. Hob Ø×Länge: φ63×60 mm (typisch)
• Gesamtleistung: 8–10 kVA je nach Modell
• Abmessungen und Gewicht variieren je nach Modell (Abmessungen ca. 1650×1600×1900 mm bis 1950×1285×2100 mm; Gewicht ≈3 t)
