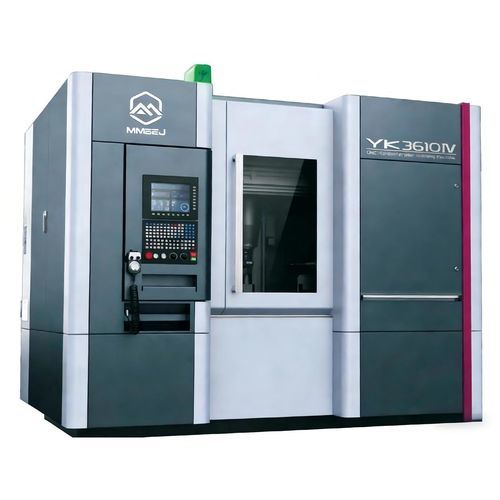

CNC-Wälzfräsmaschine YK3610 series

horizontal

Übersicht
Die horizontalen Wälzhobmaschinen sind für die Fertigung von wellenmontierten Zahnrädern ausgelegt und nutzen eine horizontale Spannaufnahme, die für Wellenbauteile optimiert ist. Die Produktpalette reicht von einfachen mechanischen Maschinen bis zu hochwertigen CNC-Lösungen und ermöglicht die Auswahl entsprechend Produktionsvolumen und Präzisionsanforderungen.

Anwendungen und Einsatzbereich

• Geeignet für Wellenzahnräder und ähnliche zylindrische Zahnteile
• Bearbeitungsmodulbereich: 0,1 bis 6
• Werkstückdurchmesserbereich: 10 mm bis 100 mm
• Konfigurierbare Systeme und Steuerachsen je nach Produktionsanforderung
• Spannvorrichtungen und verschiedene Hobtypen entsprechend den Teileanforderungen verfügbar

Merkmale

• Horizontales Spannkonzept, optimiert für die Wellenzahnradhydroverarbeitung
• Produktmatrix von Basismaschinen bis zu High-End-CNC-Systemen
• Konfigurierbare Steuerungssysteme und optionale Anzahl an Steuerachsen
• Unterstützung für kundenspezifische Vorrichtungen und mehrere Hobtypen nach Teileanforderungen

Technische Daten

• Modelle: YK3610III und YK3610IV (YK3610-Serie)
• Max. Bearbeitungsdurchmesser: φ100 mm
• Max. Bearbeitungsmodul: 3 mm
• Werkstückspindel Drehzahl: 1000 U/min (YK3610III), 600 U/min (YK3610IV)
• Hobspindel Drehzahl: 6000 U/min (YK3610III), 4000 U/min (YK3610IV)
• Hob-Verschiebungslänge: 100 mm
• Z-Schlitten Hub: 280 mm
• Hobkopf Schwenkwinkel: ±45°
• Minimale Zahnanzahl: 3 Stück
• Max. Hob-Ø×Länge: φ80 × 110 mm
• Gesamtleistung: 25 kVA (YK3610III), 30 kVA (YK3610IV)
• Gesamtmaße (L×B×H): 3490×3370×2380 mm (YK3610III); 3530×3480×2550 mm (YK3610IV)
• Maschinengewicht ca.: ≈6 t
