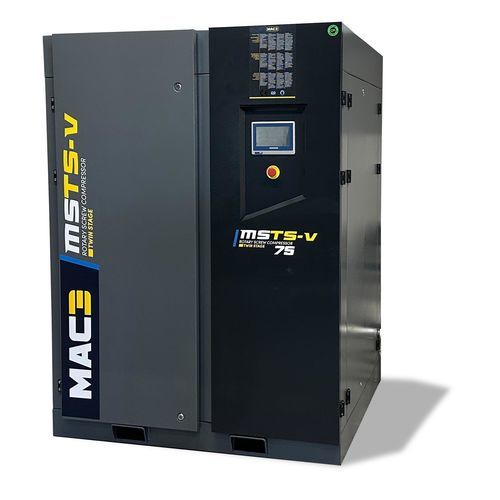

Schraubenkompressor MSTS-V series

Luftelektrischstationär

Übersicht
Die MSTS-V 22–75 kW Serie von MAC3 ist ein geschmierter zweistufiger Schraubenkompressor, der zweistufige Verdichtung und IE5-Permanentmagnetmotoren kombiniert, um breite Durchflussbereiche, verbesserte Effizienz und zuverlässigen Betrieb für industrielle Anwendungen zu bieten.

Hauptmerkmale

• Leistungsbereich: 22–75 kW
• Betriebsdruck: 7,5–10 bar
• Maximaler Luftdurchsatz: bis zu 16,01 m³/min (modellabhängig)
• Zweistufige Schraubenverdichtung: ca. +10 % Effizienz- und Durchflusstegwinn durch optimiertes Design

Vorteile

• 1. Energieeffizienz
  • IE5-Klasse Permanentmagnetmotor (IPM) für hohe Antriebseffizienz
  • Fortschrittliches Kühlsystem für stabilen Betrieb bis 45 °C Umgebungstemperatur
• 2. Zweistufige Kompression
  • Öleingespritzte Zwischenstufenkühlung für nahezu isothermes Verhalten
  • Reduzierte innere Verluste für längere Lebensdauer
• 3. Intuitive Steuerung
  • Smartronic Pro Touchscreen-Bedienfeld für vereinfachte Steuerung
  • Modbus TCP Konnektivität für Parallelsteuerung (bis zu 4 Einheiten)
• 4. Vereinfachte Wartung
  • Verlängerte Serviceintervalle bis zu 8.000 Stunden mit synthetischem Schmierstoff
  • Optionale Verlängerung der Garantie: 5 Jahre oder 40.000 Stunden (Bedingungen gelten)

Für industrielle Anwendungen konzipiert

• Hocheffizientes Abscheidesystem: Partikelfiltration bis <3 mg/m³ zur Verbesserung der Luftqualität
• Variable-speed Belüftung (VSD): Energieeinsparung und reduzierte Geräuschentwicklung
• Kompaktes Design: platzsparende Aufstellung und einfache Installation

Anwendungsbereiche

• Schwerindustrie, Automobil, Energieerzeugung, Metallurgie
• Bau, Holzverarbeitung, Oberflächenbehandlung, Steinbrüche und Bergbau
• Nahrungsmittel, Elektronik, Medizin‑Pharmazie und andere industrielle Prozesse

Leistung (Tabelle)
MODELL | kW | HP | FÖRDERBEREICH bei 7,5 bar (m3/min) | 8,5 bar (m3/min) | 10 bar (m3/min) | LUFTAUSGANG BSP | ABMESSUNGEN (L x B x H) mm | GEWICHT Kg
MSTS-V 22 | 22 | 30 | 1,03 – 4,35 | 1,04 – 4,17 | 1,03 – 3,76 | 1 1/4" | 1095 x 955 x 1580 | 750
MSTS-V 30 | 30 | 40 | 1,64 – 6,36 | 1,62 – 5,91 | 1,59 – 5,41 | 1 1/4" | 1095 x 955 x 1580 | 875
MSTS-V 37 | 37 | 50 | 1,79 – 7,76 | 1,79 – 7,27 | 1,77 – 6,52 | 1 1/2" | 1250 x 1195 x 1860 | 1220
MSTS-V 45 | 45 | 60 | 2,33 – 9,30 | 2,31 – 8,73 | 2,30 – 8,01 | 1 1/2" | 1250 x 1195 x 1860 | 1400
MSTS-V 55 | 55 | 75 | 2,62 – 11,60 | 2,56 – 10,85 | 2,55 – 9,54 | 2" | 1450 x 1400 x 1965 | 1620
MSTS-V 75 | 75 | 100 | 3,58 – 16,01 | 3,63 – 15,27 | 3,55 – 13,22 | 2" | 1450 x 1400 x 1965 | 1850

Eigenschaften / Technische Daten

• Serienname: MSTS-V
• Leistungsbereich: 22–75 kW
• Betriebsdruckbereich: 7,5–10 bar
• Maximaler Luftdurchsatz: bis zu 16,01 m³/min (modellabhängig)
• Zweistufige Schraubenverdichtung mit öleingespritzter Zwischenstufenkühlung
• Leistungssteigerung: ca. +10% Effizienz und Durchfluss
• Motor: IE5-Klasse Permanentmagnetmotor (IPM)
• Kühlung: fortschrittliches Kühlsystem, stabil bis 45 °C
• Steuerung: Smartronic Pro Touchscreen; Modbus TCP (Parallelsteuerung bis zu 4 Einheiten)
• Wartung: verlängerte Intervalle bis zu 8.000 Stunden mit synthetischem Schmierstoff
• Garantie: optionale Erweiterung 5 Jahre oder 40.000 Stunden (Bedingungen)
• Luftqualität: hocheffiziente Abscheidung <3 mg/m³
• Belüftung: VSD für Energieeinsparung und Geräuschreduzierung
• Kompaktes Design für einfache Installation
• Modellspezifische Abmessungen und Gewichte siehe Tabelle
