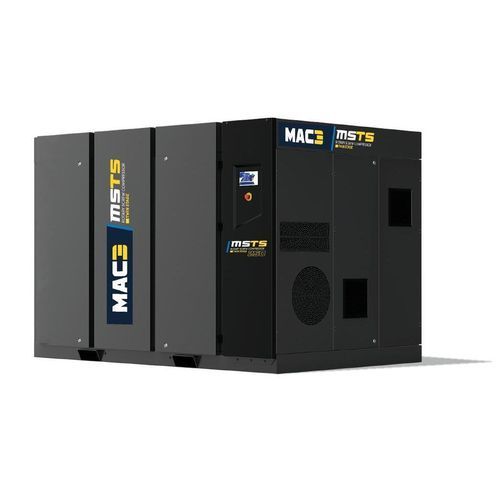

Schraubenkompressor MSTS series

Luftelektrischstationär

Beschreibung
Zweistufige, geschmierte Schraubenkompressoren Serie MSTS zur Versorgung mit Druckluft in der Industrie. Leistungsbereich 90–315 kW; ausgelegt für Dauerbetrieb bis 45 °C Umgebungstemperatur.

Hauptmerkmale

• Bis zu 15% Energieeinsparung gegenüber einstufigen Kompressoren
• Reduzierter Geräuschpegel
• Betrieb bis 45 °C Umgebung
• Optimale Kühlung bei geringem Rückdruck
• Optionale Wärmerückgewinnung
• Hocheffizienter IE4-Motor
• Reduzierte Druckverluste
• Kühlgebläse mit Frequenzumrichter gesteuert
• Integrierter Zentrifugalseparator und kondensatverlustfreier Ablauf

Ausstattung

• WEG motor: IP55, Isolationsklasse F; IE4-Wirkungsgrad
• SMARTRONIC PLUS elektronischer Regler: Alarm- und vorbeugende Wartungsfunktionen; Fernsteuerung – Wochenzeitschaltuhr; Touchscreen; SCADA-Kommunikation oder Webserver (RS-485)
• Direktantrieb: Flexible Kupplung; Schutzglocke für Kupplung
• Zweistufiger geschmierter Schraubenblock: Erhöhte Leistung; niedrige Drehzahl; lange Lebensdauer
• Optimiertes Ansaugsystem: Frischluftansaugung; Filterung bis 3 Mikron; bessere Leistung und einfachere Wartung
• Premium-Kühlsystem: Separate Luft- und Ölkühlung; Kühlungsturbine; Steuerung per Frequenzumrichter

Vorteile des zweistufigen Schraubenblocks

• Zweistufiges Verdichtungsprinzip
• Bis zu 10% höhere Öko-Effizienz
• Bis zu 10% mehr Durchfluss bei gleicher Wellenleistung
• Reduzierte axiale Kräfte
• Niedrige Drehzahl → längere Lebensdauer der Rotoren

Leistung (ausgewählte Modelle)
MODEL | kW | HP | LUFTLEISTUNG @7,5 bar (m3/min) | @8,5 bar (m3/min) | @10 bar (m3/min) | @13 bar (m3/min) | LUFTAUSGANG | ABMESSUNGEN (L x B x H) mm | GEWICHT (kg) | SCHALLPEGEL dB(A)
MSTS 90 | 90 | 125 | 18,42 | 14,72 | 14,65 | 13,65 | DN65 | 2775 x 1805 x 1926 | 3660 | 74
MSTS 110 | 110 | 150 | 23,89 | 21,76 | 18,49 | 14,57 | DN65 | 2775 x 1805 x 1926 | 4000 | 74
MSTS 132 | 132 | 180 | 26,25 | 26,07 | 23,62 | 21,82 | DN80 | 2950 x 1950 x 2000 | 4500 | 74
MSTS 160 | 160 | 220 | 31,72 | 31,29 | 25,78 | 25,60 | DN80 | 2950 x 1950 x 2000 | 5000 | 75
MSTS 200 | 200 | 270 | 43,49 | 40,70 | 34,77 | 30,62 | DN100 | 3500 x 2250 x 2350 | 6220 | 77
MSTS 250 | 250 | 340 | 53,40 | 50,49 | 43,15 | 40,53 | DN100 | 3500 x 2250 x 2350 | 9120 | 78
MSTS 315 | 315 | 430 | 62,67 | 56,95 | 55,18 | 44,13 | DN100 | 3500 x 2250 x 2350 | 9400 | 79

Technische Merkmale / Spezifikationen

• Zweistufige geschmierte Schraubenverdichtung
• Energieeinsparungen bis zu 15% gegenüber einstufigen Systemen
• Betriebstemperatur bis 45 °C Umgebung
• IE4-Hocheffizienzmotor (WEG motor verfügbar) mit IP55-Schutz und Isolationsklasse F
• SMARTRONIC PLUS Regler: Alarm, vorbeugende Wartung, Fernsteuerung, Wochenzeitschaltuhr, Touchscreen, SCADA/Web-Server (RS485)
• Frequenzumrichter-gesteuertes Kühlgebläse und optionaler Frequenzumrichter für Kühlungsturbine
• Separate Luft- und Ölkühlung für optimiertes thermisches Management
• Integrierter Zentrifugalseparator und kondensatverlustfreier Ablauf
• Optimierte Ansaugunterstützung und Filtration bis 3 Mikron
• Flexible Kupplung und Schutzglocke für Direktantrieb-Varianten
• Optionale Wärmerückgewinnung
• Reduzierte Druckverluste und geringere axiale Kräfte zur Verlängerung der Rotorslebensdauer
• Verfügbare Leistung / Modelle: 90–315 kW (siehe Leistungstabelle für modellbezogene Daten)
