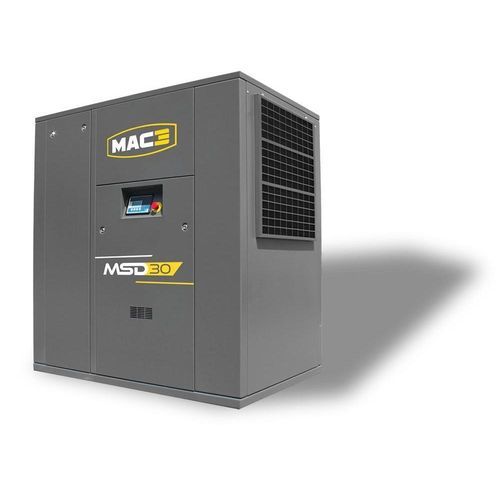

Schraubenkompressor MSD series

Luftelektrischstationär

Produktübersicht
Mit bewährten Komponenten ausgestattet, bietet die MSD‑Reihe Industriekompressoren mit Direktantrieb von 22–315 kW für anspruchsvolle industrielle Einsätze.

Allgemeine Merkmale

• Robuste Bauweise
• Hohe Leistung
• Kompakte Baumaße
• Niedrige Betriebskosten

Schwerpunkte
Leistung

• Optimale spezifische Leistung
• Betrieb bis 43°C Umgebungstemperatur
• Komponenten von renommierten Herstellern
• Leistungsstarker elektronischer Regler
• Hohe Effizienz durch Direktantrieb
• Niedrige Wartungskosten
• Langlebiges Design für verlängerte Lebensdauer

Ergonomie

• Schneller Start
• Bedienerfreundlich
• Wartungszugang erleichtert
• Elektronischer Regler mit Überwachung
• Unterstützung vorbeugender Wartung

Ausstattung

• WEG‑Elektromotor — IP55, Isolationsklasse F
• TAMROTOR Schraubenblock — ENDURO Serie
• Elektronischer Regler SMARTRONIC LITE / SMARTRONIC: Alarm, vorbeugende Wartung, Fernsteuerung, Master/Slave über serielle Verbindung, Wochenzeitschaltuhr (≥ 30 kW), MODBUS (≥ 30 kW)
• SCHNEIDER ELECTRIC Anlasser und Schutzvorrichtungen: Phasenkontrollrelais, integrierter Kurzschlussschutz
• Direktantrieb: Zahnräder im Schraubenblock integriert, flexible Kupplung, Glockenschutz
• EBM‑PAPST Kühlventilator

Leistungstabelle (Modelle und Hauptdaten)
MODELL | kW | Hp | VOLLMENÜ (m3/min) 7,5 bar | 10 bar | 13 bar | LUFTAUSGANG | ABMESSUNGEN (mm) | GEWICHT (kg)
MSD 22 | 22 | 30 | 4,0 | 3,6 | - | 1" | 1275 x 850 x 1465 | 538
MSD 30 | 30 | 40 | 5,5 | 4,5 | 3,9 | 1 1/4" | 1575 x 1030 x 1750 | 761
MSD 37 | 37 | 50 | 6,6 | 5,6 | 4,6 | 1 1/4" | 1575 x 1030 x 1750 | 869
MSD 45 | 45 | 60 | 8,5 | 7,1 | 5,7 | 1 1/2" | 2000 x 1200 x 1810 | 1461
MSD 55 | 55 | 75 | 9,8 | 8,7 | 7,0 | 1 1/2" | 2000 x 1200 x 1810 | 1520
MSD 75 | 75 | 100 | 12,6 | 11,0 | 9,2 | 1 1/2" | 2000 x 1200 x 1810 | 1690
MSD 90 | 90 | 125 | 16,2 | 13,7 | 11,2 | 2" | 2500 x 1400 x 2037 | 2240
MSD 110 | 110 | 150 | 19,5 | 17,9 | 14,0 | 2" | 2500 x 1400 x 2037 | 2640
MSD 132 | 132 | 180 | 23,4 | 20,0 | 16,5 | 2 1/2" | 2750 x 1750 x 2000 | 2970

Anwendungsbereiche
Geeignet für Holzverarbeitung, Energieerzeugung, Metallurgie, Schwerindustrie, Oberflächenbehandlung, Bergbau und Steinbrüche, Automobilindustrie und weitere industrielle Anwendungen.

Technische Spezifikationen

• Serie: MSD (Industriekompressoren mit Direktantrieb)
• Leistungsbereich: 22–315 kW
• Schraubenblock: TAMROTOR ENDURO Serie
• Motor: WEG, IP55, Isolationsklasse F
• Regler: SMARTRONIC LITE / SMARTRONIC — Alarm, vorbeugende Wartung, Fernsteuerung, Master/Slave, Wochenzeitschaltuhr (≥ 30 kW), MODBUS (≥ 30 kW)
• Anlasser & Schutz: SCHNEIDER ELECTRIC — Phasenkontrollrelais, integrierter Kurzschlussschutz
• Antrieb: Direktantrieb mit im Block integrierten Zahnrädern, flexible Kupplung, Glockenschutz
• Kühlung: EBM‑PAPST Kühlventilator
• Betriebstemperatur: bis 43°C
• Luftanschlüsse: BSP‑Anschlüsse je nach Modell (1", 1 1/4", 1 1/2", 2", 2 1/2")
• Konstruktionsprioritäten: Robustheit, Kompaktheit, geringe Wartungskosten, lange Lebensdauer
