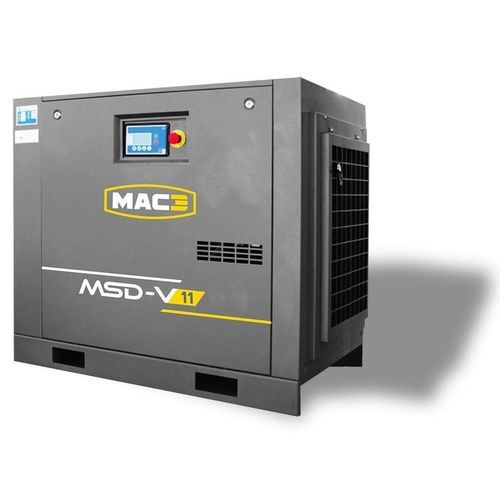

Schraubenkompressor MSD-V series

Luftelektrischstationär

Produktübersicht
Die MSD-V Reihe drehzahlgeregelter Industriekompressoren deckt 5 bis 15 kW ab und ist in drei Ausführungen erhältlich: auf Gestell, auf Tank oder als kompakter Paket (Kompressor + Tank + Trockner). Entwickelt für industrielle Anwendungen, die stabilen Netzdruck, flexible Installation und Energieeinsparungen erfordern.

SCHWERPUNKTE

• Flexibel
  • Verschiedene Konfigurationen zur Anpassung an spezifische Anforderungen: Kompressor auf Gestell, auf Tank montiert oder schlüsselfertiges Paket mit Trockner und Filtration auf Tank
• Kompakt
• Leistung
  • Bis zu 35% Energieeinsparung durch drehzahlgeregelten Betrieb
  • Stabilisierter Druck im Netz
  • Sanfter Anlauf und Eliminierung von Leerlaufphasen
  • Komponenten renommierter Hersteller für zuverlässigen Betrieb und reduzierten Wartungsaufwand
• Wirtschaftlich

AUSSTATTUNG

• WEG-Elektromotor — IP55, Isolationsklasse F
• Schraubenblock TAMROTOR oder ROTORCOMP
• Controller SMARTRONIC mit Alarm- und Wartungsfunktionen, Fernsteuerung, Master/Slave-Betrieb per Seriellink, Wochenzeitschaltuhr, MODBUS-Protokoll
• Schneider Electric Komponenten: Phasenkontrollrelais, integrierter Kurzschlussschutz
• Kupplung: 1:1 Direktantrieb — flexible Kupplung oder Schutzhülle
• Kühlventilator: EBM-PAPST
• Frequenzumrichter: DANFOSS

KONFIGURATIONEN

• MSD-V AUF GESTELL
• MSD-V AUF TANK
• MSD-V COMPACT (schlüsselfertiges kompaktes Paket: Tank, Kältetrockner, enthält 2 Inline-Filter)

ANWENDUNGSBEREICHE

• Handwerk
• Oberflächenbehandlung
• Bergbau und Steinbrüche
• Automobilindustrie
• Holzverarbeitung
• Energieerzeugung
• Metallurgie
• Großindustrie

PERFORMANCE – MSD-V AUF GESTELL (Leistungsdaten, Luftstrom in m3/min)
MODELL | kW | Hp | DURCHFLUSSBEREICH M3/MIN (7,5 bar / 10 bar / 13 bar) | AUSGANG | ABMESSUNGEN (L x B x H) mm | GEWICHT (kg)
MSD-V 5 | 5,5 kW | 7,5 Hp | 0,38 - 1,03 / 0,37 - 0,83 / 0,36 - 0,64 | 1/2" | 1000 x 650 x 963 | 235
MSD-V 7 | 7,5 kW | 10 Hp | 0,40 - 1,40 / 0,43 - 1,20 / 0,43 - 0,95 | 1/2" | 1000 x 650 x 963 | 260
MSD-V 11 | 11 kW | 15 Hp | 0,59 - 1,98 / 0,55 - 1,67 / 0,66 - 1,33 | 3/4" | 1201 x 730 x 1050 | 305
MSD-V 15 | 15 kW | 20 Hp | 0,76 - 2,25 / 0,72 - 2,15 / 0,90 - 1,80 | 3/4" | 1201 x 730 x 1050 | 345

PERFORMANCE – MSD-V AUF TANK (Leistungsdaten & Tankoptionen)
MODELL | kW | Hp | DURCHFLUSSBEREICH M3/MIN (7,5 bar / 10 bar / 13 bar) | TANK (L) | AUSGANG | ABMESSUNGEN (L x B x H) mm | GEWICHT (kg)
MSD-V. 5 | 5,5 kW | 7,5 Hp | 0,38 - 1,03 / 0,37 - 0,83 / 0,36 - 0,64 | 200 L | 1/2" | 1469 x 650 x 1438 | 316
MSD-V. 7 | 7,5 kW | 10 Hp | 0,40 - 1,40 / 0,43 - 1,20 / 0,43 - 0,95 | 200 L | 1/2" | 1469 x 650 x 1438 | 342
MSD-V. 11 | 11 kW | 15 Hp | 0,59 - 1,98 / 0,55 - 1,67 / 0,66 - 1,33 | 500 L | 3/4" | 1910 x 730 x 1708 | 457
MSD-V. 15 | 15 kW | 20 Hp | 0,76 - 2,65 / 0,72 - 2,15 / 0,90 - 1,80 | 500 L | 3/4" | 1910 x 730 x 1708 | 497

PERFORMANCE – MSD-V COMPACT (Schlüsselfertiges Paket)
Kompaktes Paket auf Tank mit Kältetrockner; enthält 2 Inline-Filter.
MODELL | kW | Hp | DURCHFLUSSBEREICH L3/MIN (7,5 bar / 10 bar / 13 bar) | TANK (L) | AUSGANG | ABMESSUNGEN (mm) | GEWICHT (kg)
MSD-V 5 | 5,5 kW | 7,5 Hp | 0,38 - 1,03 / 0,37 - 0,83 / 0,36 - 0,64 | 250 L | 1/2" | 1860 x 650 x 1438 | 365
MSD-V 7 | 7,5 kW | 10 Hp | 0,40 - 1,40 / 0,43 - 1,20 / 0,43 - 0,95 | 250 L | 1/2" | 1860 x 650 x 1438 | 410
MSD-V 11 | 11 kW | 15 Hp | 0,59 - 1,98 / 0,55 - 1,67 / 0,66 - 1,33 | 500 L | 3/4" | 1882 x 730 x 1708 | 508
MSD-V 15 | 15 kW | 20 Hp | 0,76 - 2,65 / 0,72 - 2,15 / 0,90 - 1,80 | 500 L | 3/4" | 1882 x 730 x 1708 | 550

Charakteristiques / Spezifikationen

• Serie: MSD-V
• Leistungsbereich: 5 bis 15 kW
• Betriebsprinzip: drehzahlgeregelt
• Konfigurationen: Gestell, Tank, kompakt (mit Trockner und Filtration)
• Motor: WEG, Schutzart IP55, Klasse F
• Schraubenblock: TAMROTOR oder ROTORCOMP
• Steuerung: SMARTRONIC (Alarme, vorbeugende Wartung, Fernsteuerung, Master/Slave, Wochenzeitschaltuhr, MODBUS)
• Frequenzumrichter: DANFOSS
• Kühlventilator: EBM-PAPST
• Elektrische Komponenten: SCHNEIDER ELECTRIC (Phasenkontrollrelais, Kurzschlussschutz)
• Vorteile: bis zu 35% Energieeinsparung, konstanter Netzdruck, sanfter Start, Eliminierung von Leerlaufphasen
