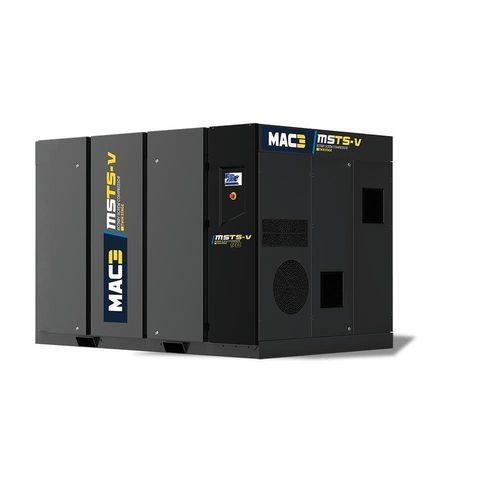

Schraubenkompressor MSTS-V series

Luftelektrischstationär

Übersicht
Die Baureihe MSTS‑V umfasst zweistufige geschmierte Schraubenkompressoren, die Effizienzvorteile bieten (bis zu 15% Energieeinsparung gegenüber einstufigen Kompressoren), den Betrieb bis 45°C Umgebungstemperatur ermöglichen und Optionen zur Wärmerückgewinnung bieten.

Schwerpunkte — Leistung

• Bis zu 15% Energieeinsparung gegenüber einstufigen Kompressoren
• Reduzierte Geräuschpegel (siehe Tabelle)
• Betrieb bis 45°C Umgebungstemperatur
• Optimierte Kühlung mit niedrigem Gegendruck
• Wärmerückgewinnung optional
• IE4‑Motor mit hoher Effizienz
• Reduzierte Druckverluste
• Frequenzumrichtergesteuertes Kühlgebläse
• Integrierter Zentrifugalabscheider mit verlustfreiem Kondensatableiter

Wartung und Steuerung

• Wartungsfreundlicher Innenaufbau
• Elektronische Steuerung mit LCD‑ oder Touch‑Interface

Ausstattung

• WEG‑Motor
  • IP55, Isolationsklasse F
  • IE4 Wirkungsgrad
• SMARTRONIC PLUS Controller
  • Alarm- und Wartungsfunktionen
  • Fernsteuerung und Wochenzeitschaltuhr
  • Touchscreen
  • SCADA‑Kommunikation oder WEB‑Server (RS485)
• Direktantrieb
  • Flexible Kupplung
  • Glockenschutz des Kupplungsgehäuses
• Geschmierter 2‑stufiger Schraubenblock
  • Erhöhter Durchsatz gegenüber einstufigen Lösungen
  • Niedrige Drehzahl
  • Lange Lebensdauer
• Optimiertes Ansaugsystem
  • Ansaugung von Frischluft aus der Umgebung
  • Filtration von Partikeln bis 3 µm
  • Bessere Leistung und einfachere Wartung
• Premium‑Kühlsystem
  • Getrennte Luft‑ und Ölkühlkreisläufe
  • Kühlturbine
  • Steuerung über Frequenzumrichter

Vorteile des 2‑stufigen Schraubenblocks

• Kompressionsprinzip in zwei Stufen
• Bis zu 10% höhere Effizienz in bestimmten Betriebsbereichen
• Bis zu 10% mehr Durchsatz bei gleicher Wellenleistung
• Reduzierte Axialkräfte
• Niedrige Drehzahlen — verlängerte Rotordauer

Anwendungsbereiche

• Automobilindustrie
• Stromerzeugung
• Metallurgie
• Großindustrielle Anlagen

Performance (Tabelle)
MODELL | kW | HP | 7,5 bar (m3/min) | 8,5 bar (m3/min) | 10 bar (m3/min) | 13 bar (m3/min) | LUFTAUSGANG | ABMESSUNGEN (LxBxH) mm | GEWICHT kg | SCHALLPEGEL dB(A)
MSTS-V 90 | 90 | 125 | 5,38 - 18,44 | 5,36 - 17,33 | 5,24 - 15,87 | 5,15 - 13,66 | DN65 | 2775 x 1805 x 1926 | 3835 | 74
MSTS-V 110 | 110 | 150 | 7,08 - 23,12 | 6,90 - 21,68 | 6,88 - 20,20 | 6,82 - 17,25 | DN65 | 2775 x 1805 x 1926 | 4200 | 74
MSTS-V 132 | 132 | 180 | 7,94 - 27,88 | 7,90 - 26,40 | 7,59 - 24,51 | 7,50 - 21,35 | DN80 | 2950 x 1950 x 2000 | 4675 | 74
MSTS-V 160 | 160 | 220 | 8,47 - 32,45 | 8,25 - 30,00 | 8,39 - 28,00 | 9,14 - 24,98 | DN80 | 2950 x 1950 x 2000 | 5300 | 75
MSTS-V 200 | 200 | 270 | 11,79 - 42,86 | 11,77 - 39,94 | 11,62 - 37,01 | 11,40 - 30,54 | DN100 | 3500 x 2250 x 2350 | 6550 | 77
MSTS-V 250 | 250 | 340 | 17,34 - 52,41 | 17,12 - 49,13 | 16,76 - 45,86 | 17,33 - 38,84 | DN100 | 3500 x 2250 x 2350 | 9400 | 78
MSTS-V 315 | 315 | 430 | 16,86 - 62,01 | 16,85 - 59,31 | 16,81 - 55,24 | 30,33 - 45,96 | DN100 | 3500 x 2250 x 2350 | 9680 | 79

Technische Spezifikationen

• Modellfamilie: MSTS‑V
• Leistungsbereich: 90–315 kW
• Schmierstoffgeschmierter zweistufiger Schraubenblock
• WEG‑Motor IP55, Isolationsklasse F, IE4 Effizienz
• SMARTRONIC PLUS Steuerung: Alarme, vorbeugende Wartung, Fernsteuerung, Wochenzeitschaltuhr, Touchscreen, SCADA/WEB (RS485)
• Direktantrieb mit flexiblem Kupplung und Glockenschutz
• Ansaugfiltration bis 3 µm
• Getrennte Luft‑ und Ölkühlung, Kühlturbine, geregelt durch Frequenzumrichter
• Integrierter Zentrifugalabscheider mit verlustfreiem Kondensatableiter
• Option: Wärmerückgewinnung
• Betriebstemperatur: bis 45°C
• Luftanschlüsse: DN65 / DN80 / DN100 je nach Modell
• Schallpegel: 74–79 dB(A) je nach Modell
• Abmessungen und Gewichte: siehe Performance‑Tabelle
