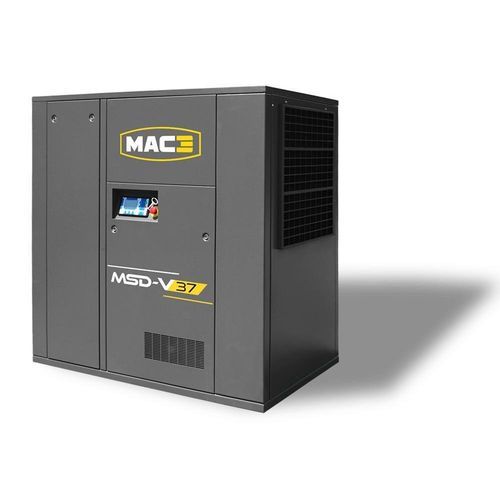

Schraubenkompressor MSD-V series

Luftmit Elektromotorstationär

Überblick
Die MSD-V-Baureihe umfasst drehzahlgeregelte Industriekompressoren, verfügbar von 18,5 bis 315 kW. Für den kontinuierlichen Industrieeinsatz entwickelt, kombiniert die Reihe Direktantrieb 1:1, bewährte Schraubenblock-Technologie und eine moderne elektronische Steuerung zur Optimierung des Energieverbrauchs und zur Reduzierung des Wartungsaufwands.

Schwerpunkte

• Optimale spezifische Leistung
• Betrieb bis 43°C Umgebungstemperatur
• Effizienz des Direktantriebs
• Niedrige Wartungskosten
• Bis zu 35% Energieeinsparung durch drehzahlgeregelten Betrieb
• Wegfall von Leerlaufphasen
• Ausgelegt auf lange Lebensdauer

Ergonomie & Wartung

• Schnelles Anlaufen
• Einfache Bedienung und klare Steuerung
• Einfacher Zugriff für Wartungsarbeiten
• Elektronischer Controller mit vorbeugender Wartungsfunktion

Ausstattung

• Elektromotor WEG
  • IP55, Isolationsklasse F
• TAMROTOR Serie ENDURO Schraubenblock
• Controller SMARTRONIC / SMARTRONIC PLUS
  • Alarm- und vorbeugende Wartungsfunktionen
  • Fernsteuerung
  • Master/Slave-Betrieb über serielle Verbindung
  • Wöchentlicher Timer
  • MODBUS-Protokoll
• SCHNEIDER ELECTRIC Komponenten
  • Integrierter Kurzschlussschutz
• 1:1 Direktantrieb mit Kupplung
  • Flexible Kupplung
  • Glocken-gehäuseschutz
• EBM-PAPST Kühlventilator
• DANFOSS Frequenzumrichter

Leistung (Auszug)
MODELL | kW | Hp | DURCHFLUSS 7,5 bar (m3/min) | DURCHFLUSS 10 bar (m3/min) | DURCHFLUSS 13 bar (m3/min) | AUSGANG | ABMESSUNGEN (mm) | GEWICHT (kg)
MSD-V 18 | 18,5 | 25 | 0,8 - 3,0 | 0,7 - 2,6 | 0,7 - 2,1 | 1" | 1275 x 850 x 1465 | 465
MSD-V 22 | 22 | 30 | 1,3 - 4,2 | 1,3 - 3,8 | 1,1 - 2,9 | 1" | 1275 x 850 x 1465 | 500
MSD-V 30 | 30 | 40 | 1,2 - 5,3 | 1,2 - 4,6 | 1,2 - 4,0 | 1 1/4" | 1575 x 1030 x 1755 | 695
MSD-V 37 | 37 | 50 | 1,3 - 6,8 | 1,3 - 5,8 | 1,3 - 5,0 | 1 1/4" | 1575 x 1030 x 1755 | 715
MSD-V 45 | 45 | 60 | 1,3 - 7,6 | 1,3 - 6,8 | 1,2 - 5,9 | 1 1/4" | 1575 x 1030 x 1755 | 945
MSD-V 55 | 55 | 75 | 2,5 - 9,9 | 2,4 - 8,2 | 2,6 - 7,4 | 1 1/2" | 2000 x 1200 x 1810 | 1290
MSD-V 75 | 75 | 100 | 2,6 - 12,9 | 2,5 - 10,9 | 2,5 - 9,6 | 1 1/2" | 2000 x 1200 x 1810 | 1390
MSD-V 90 | 90 | 125 | 6,2 - 16,8 | 6,0 - 14,4 | 6,2 - 12,3 | 2" | 2500 x 1400 x 2037 | 2020
MSD-V 110 | 110 | 150 | 6,6 - 20,1 | 7,1 - 17,3 | 7,0 - 15,0 | 2" | 2500 x 1400 x 2037 | 2380

Technische Merkmale / Spezifikationen

• Baureihe: MSD-V (drehzahlgeregelte Industriekompressoren)
• Leistungsbereich: 18,5 bis 315 kW
• Max. Umgebungstemperatur: bis 43°C
• Energieeinsparung: bis zu 35 % (drehzahlgeregelter Betrieb)
• Antrieb: Direkt 1:1 (flexible Kupplung, Glockenschutz)
• Elektromotor: WEG, IP55, Isolationsklasse F
• Schraubenblock: TAMROTOR Serie ENDURO
• Controller: SMARTRONIC / SMARTRONIC PLUS (Alarme, vorbeugende Wartung, Fernsteuerung, Master/Slave über serielle Verbindung, Wochenzeitschaltuhr, MODBUS)
• Elektrische Komponenten: SCHNEIDER ELECTRIC (integrierter Kurzschlussschutz)
• Kühlung: EBM-PAPST Lüfter
• Frequenzumrichter: DANFOSS
• Konstruktionsfokus: verringerte Wartungskosten, Vermeidung von Leerlaufphasen, lange Lebensdauer, schnelle Inbetriebnahme und einfache Wartung
