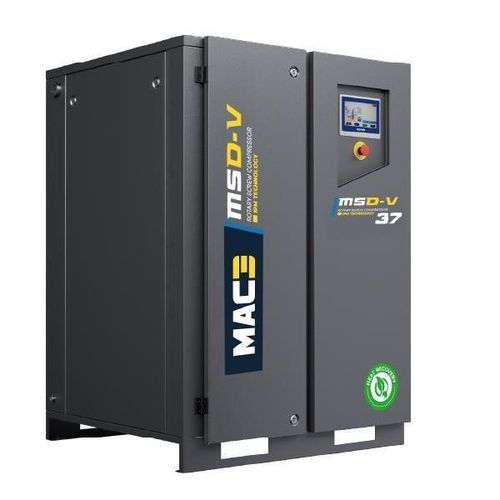

Schraubenkompressor MSD-V PMLuftelektrischstationär
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- Schrauben
- Typ
- Luft
- Motorisierung
- elektrisch
- Bewegbarkeit
- stationär
- Schmierung
- geschmiert
- Anwendungsbereich
- Industrie
- Weitere Eigenschaften
- kompakt, mit Direktantrieb, mit variabler Geschwindigkeit, Zwei-Stufen, Frequenzregelung, ansteuerbar, mit integriertem Frequenzumrichter
- Tankvolumen
Max: 540 l
(142,7 gal)Min: 250 l
(66 gal)- Druck
7,5 bar, 8,5 bar, 10 bar, 13 bar
(108,78 psi, 123,28 psi, 145,04 psi, 188,55 psi)- Durchsatz
Max: 14,58 m³/min
(514,89 ft³/min)Min: 0,3 m³/min
(10,59 ft³/min)- Leistung
Max: 45 kW
(61,18 hp)Min: 5,5 kW
(7,48 hp)- Länge
Max: 2.150 mm
(84,65 in)Min: 756 mm
(29,76 in)- Breite
Max: 1.225 mm
(48,23 in)Min: 630 mm
(24,8 in)- Höhe
Max: 1.950 mm
(76,77 in)Min: 1.100 mm
(43,31 in)- Gewicht
Max: 786 kg
(1.732,8 lb)Min: 153 kg
(337,3 lb)
Beschreibung
Produktbeschreibung
Die MSD-V PM Serie wurde entwickelt, um die höchsten industriellen Anforderungen an Leistung, Zuverlässigkeit und Energieeinsparung zu erfüllen. Mit ihrem IE5-Permanentmagnetmotor, Direktantrieb und Frequenzumrichter der neuesten Generation passt der MSD-V PM Kompressor die Druckluftleistung präzise an den tatsächlichen Bedarf an und reduziert gleichzeitig den Stromverbrauch erheblich.
Der MSD-V PM ist kompakt und wirtschaftlich und eignet sich für Anlagen mit kontinuierlichem, flexiblem und optimiertem Betrieb.
Vorteile
Erweiterte Steuerung & Konnektivität
Der MSD-V PM Kompressor ist mit dem SmartTronic Pro Controller ausgestattet und ermöglicht eine umfassende und intuitive Anlagensteuerung:
Verfügbare Versionen
Verfügbar in zwei Ausführungen: tankmontiert und gestellmontiert.
Spezifikationen (Gestellmontiert) — Auszug
Kopfzeile: Modell | kW | HP | Durchflussbereich (m3/min) @ 7,5 bar | @ 8,5 bar | @ 10 bar | @ 13 bar | Luftauslass BSP | Abmessungen (L x B x H) mm | Gewicht (kg)
MSD-V 5 PM | 5,5 | 7,5 | 0,33 - 0,91 | 0,33 - 0,83 | 0,30 - 0,71 | 0,40 - 0,53 | 1/2'' | 756 x 630 x 1100 | 153
MSD-V 7 PM | 7,5 | 10 | 0,34 - 1,24 | 0,34 - 1,13 | 0,30 - 1,00 | 0,40 - 0,74 | 1/2'' | 756 x 630 x 1100 | 153
MSD-V 11 PM | 11 | 15 | 0,58 - 2,01 | 0,56 - 1,89 | 0,54 - 1,69 | 0,51 - 1,13 | 3/4'' | 835 x 730 x 1200 | 210
MSD-V 15 PM | 15 | 20 | 0,75 - 2,50 | 0,73 - 2,30 | 0,60 - 1,94 | 0,59 - 1,36 | 3/4'' | 835 x 730 x 1200 | 236
MSD-V 18 PM | 18,5 | 25 | 0,81 - 3,40 | 0,77 - 3,20 | 0,72 - 2,83 | 0,66 - 2,39 | 1'' | 870 x 905 x 1400 | 350
MSD-V 22 PM | 22 | 30 | 1,08 - 3,90 | 0,97 - 3,66 | 0,99 - 3,26 | 0,92 - 2,65 | 1'' | 870 x 905 x 1400 | 358
MSD-V 30 PM | 30 | 40 | 1,36 - 5,61 | 1,32 - 5,20 | 1,32 - 4,73 | 1,20 - 3,87 | 1 1/2'' | 1030 x 935 x 1400 | 468
MSD-V 37 PM | 37 | 50 | 1,84 - 6,64 | 1,71 - 6,27 | 1,51 - 5,55 | 1,31 - 4,54 | 1 1/2'' | 1030 x 935 x 1400 | 475
MSD-V 45 PM | 45 | 60 | 1,42 - 8,43 | 1,41 - 7,93 | 1,37 - 7,22 | - | 1 1/2'' | 1300 x 1095 x 1600 | 774
Spezifikationen (Tankmontiert) — Auszug
Kopfzeile: Modell | kW | HP | Durchflussbereich (m3/min) @ 7,5 bar | @ 8,5 bar | @ 10 bar | @ 13 bar | Behälter (L) | Trockner | Luftauslass BSP | Abmessungen (L x B x H) mm | Gewicht (kg)
MSD-V 5 PM | 5,5 | 7,5 | 0,33 - 0,91 | 0,33 - 0,83 | 0,30 - 0,71 | 0,40 - 0,53 | 250 | DK30 | 1/2'' | 1865 x 680 x 1600 | 316
MSD-V 7 PM | 7,5 | 10 | 0,34 - 1,24 | 0,34 - 1,13 | 0,30 - 1,00 | 0,40 - 0,74 | 250 | DK40 | 1/2'' | 1865 x 680 x 1600 | 335
MSD-V 11 PM | 11 | 15 | 0,58 - 2,01 | 0,56 - 1,89 | 0,54 - 1,69 | 0,51 - 1,13 | 500 | DK50 | 3/4'' | 1940 x 730 x 1865 | 469
MSD-V 15 PM | 15 | 20 | 0,75 - 2,50 | 0,73 - 2,30 | 0,60 - 1,94 | 0,59 - 1,36 | 500 | DK50 | 3/4'' | 1940 x 730 x 1865 | 498
MSD-V 18 PM | 18,5 | 25 | 0,81 - 3,40 | 0,77 - 3,20 | 0,72 - 2,83 | 0,66 - 2,39 | 2 x 270 | DK80 | 1'' | 2150 x 1225 x 1950 | 766
MSD-V 22 PM | 22 | 30 | 1,08 - 3,90 | 0,97 - 3,66 | 0,99 - 3,26 | 0,92 - 2,65 | 2 x 270 | DK80 | 1'' | 2150 x 1225 x 1950 | 786
Eigenschaften / Technische Spezifikationen
Die MSD-V PM Serie wurde entwickelt, um die höchsten industriellen Anforderungen an Leistung, Zuverlässigkeit und Energieeinsparung zu erfüllen. Mit ihrem IE5-Permanentmagnetmotor, Direktantrieb und Frequenzumrichter der neuesten Generation passt der MSD-V PM Kompressor die Druckluftleistung präzise an den tatsächlichen Bedarf an und reduziert gleichzeitig den Stromverbrauch erheblich.
Der MSD-V PM ist kompakt und wirtschaftlich und eignet sich für Anlagen mit kontinuierlichem, flexiblem und optimiertem Betrieb.
Vorteile
- IE5 Permanentmagnetmotor – Ultra Premium
- IE5 Ultra Premium Energieeffizienz
- Reduzierte mechanische Verluste
- Ölkühlung für längere Lebensdauer
- Intelligente variable Drehzahl
- Automatische Anpassung der Luftleistung an den Bedarf
- Weniger Start-/Stopp-Zyklen
- Bis zu 30 % Energieeinsparung je nach Anwendung
- Direktantrieb
- Direkte Kupplung ohne Getriebe
- Weniger Verschleiß, geringerer Wartungsaufwand
- Hervorragende Langzeitzuverlässigkeit
- Integrierter Frequenzumrichter
- IES2-Antriebssystem
- Lüftersteuerung ab 18,5 kW
- Stabiler Betrieb auch bei Teillast
Erweiterte Steuerung & Konnektivität
Der MSD-V PM Kompressor ist mit dem SmartTronic Pro Controller ausgestattet und ermöglicht eine umfassende und intuitive Anlagensteuerung:
- MODBUS TCP Kommunikation
- Fernsteuerung
- Programmierbare Zeitschaltuhr
- Alarmmanagement
- Integrierte vorbeugende Wartung
Verfügbare Versionen
Verfügbar in zwei Ausführungen: tankmontiert und gestellmontiert.
Spezifikationen (Gestellmontiert) — Auszug
Kopfzeile: Modell | kW | HP | Durchflussbereich (m3/min) @ 7,5 bar | @ 8,5 bar | @ 10 bar | @ 13 bar | Luftauslass BSP | Abmessungen (L x B x H) mm | Gewicht (kg)
MSD-V 5 PM | 5,5 | 7,5 | 0,33 - 0,91 | 0,33 - 0,83 | 0,30 - 0,71 | 0,40 - 0,53 | 1/2'' | 756 x 630 x 1100 | 153
MSD-V 7 PM | 7,5 | 10 | 0,34 - 1,24 | 0,34 - 1,13 | 0,30 - 1,00 | 0,40 - 0,74 | 1/2'' | 756 x 630 x 1100 | 153
MSD-V 11 PM | 11 | 15 | 0,58 - 2,01 | 0,56 - 1,89 | 0,54 - 1,69 | 0,51 - 1,13 | 3/4'' | 835 x 730 x 1200 | 210
MSD-V 15 PM | 15 | 20 | 0,75 - 2,50 | 0,73 - 2,30 | 0,60 - 1,94 | 0,59 - 1,36 | 3/4'' | 835 x 730 x 1200 | 236
MSD-V 18 PM | 18,5 | 25 | 0,81 - 3,40 | 0,77 - 3,20 | 0,72 - 2,83 | 0,66 - 2,39 | 1'' | 870 x 905 x 1400 | 350
MSD-V 22 PM | 22 | 30 | 1,08 - 3,90 | 0,97 - 3,66 | 0,99 - 3,26 | 0,92 - 2,65 | 1'' | 870 x 905 x 1400 | 358
MSD-V 30 PM | 30 | 40 | 1,36 - 5,61 | 1,32 - 5,20 | 1,32 - 4,73 | 1,20 - 3,87 | 1 1/2'' | 1030 x 935 x 1400 | 468
MSD-V 37 PM | 37 | 50 | 1,84 - 6,64 | 1,71 - 6,27 | 1,51 - 5,55 | 1,31 - 4,54 | 1 1/2'' | 1030 x 935 x 1400 | 475
MSD-V 45 PM | 45 | 60 | 1,42 - 8,43 | 1,41 - 7,93 | 1,37 - 7,22 | - | 1 1/2'' | 1300 x 1095 x 1600 | 774
Spezifikationen (Tankmontiert) — Auszug
Kopfzeile: Modell | kW | HP | Durchflussbereich (m3/min) @ 7,5 bar | @ 8,5 bar | @ 10 bar | @ 13 bar | Behälter (L) | Trockner | Luftauslass BSP | Abmessungen (L x B x H) mm | Gewicht (kg)
MSD-V 5 PM | 5,5 | 7,5 | 0,33 - 0,91 | 0,33 - 0,83 | 0,30 - 0,71 | 0,40 - 0,53 | 250 | DK30 | 1/2'' | 1865 x 680 x 1600 | 316
MSD-V 7 PM | 7,5 | 10 | 0,34 - 1,24 | 0,34 - 1,13 | 0,30 - 1,00 | 0,40 - 0,74 | 250 | DK40 | 1/2'' | 1865 x 680 x 1600 | 335
MSD-V 11 PM | 11 | 15 | 0,58 - 2,01 | 0,56 - 1,89 | 0,54 - 1,69 | 0,51 - 1,13 | 500 | DK50 | 3/4'' | 1940 x 730 x 1865 | 469
MSD-V 15 PM | 15 | 20 | 0,75 - 2,50 | 0,73 - 2,30 | 0,60 - 1,94 | 0,59 - 1,36 | 500 | DK50 | 3/4'' | 1940 x 730 x 1865 | 498
MSD-V 18 PM | 18,5 | 25 | 0,81 - 3,40 | 0,77 - 3,20 | 0,72 - 2,83 | 0,66 - 2,39 | 2 x 270 | DK80 | 1'' | 2150 x 1225 x 1950 | 766
MSD-V 22 PM | 22 | 30 | 1,08 - 3,90 | 0,97 - 3,66 | 0,99 - 3,26 | 0,92 - 2,65 | 2 x 270 | DK80 | 1'' | 2150 x 1225 x 1950 | 786
Eigenschaften / Technische Spezifikationen
- IE5-Permanentmagnetmotor (Ultra Premium) für hohe Energieeffizienz
- Direktantrieb (direkte Kupplung ohne Getriebe) für reduzierten Verschleiß
- Integrierter Frequenzumrichter (IES2) mit Lüftersteuerung ab 18,5 kW
- SmartTronic Pro Controller: MODBUS TCP, Fernsteuerung, programmierbare Zeitschaltuhr, Alarmmanagement, vorbeugende Wartung
- Bis zu 30 % Energieeinsparung je nach Anwendung durch intelligente Drehzahlregelung
- Ölkühlung zur Verlängerung der Lebensdauer
- Verfügbar tank- oder gestellmontiert mit unterschiedlichen Behältergrößen und Trockneroptionen
