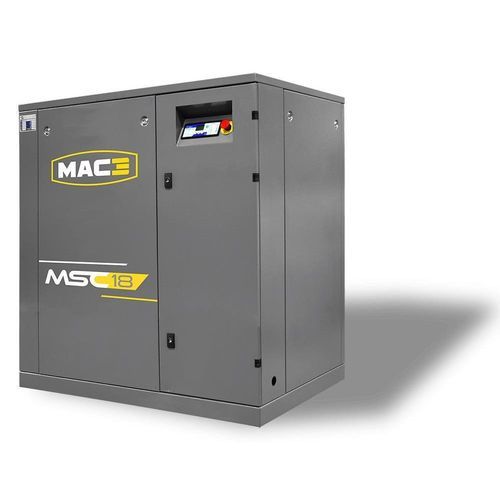

Schraubenkompressor MSC series

Luftmit Elektromotorstationär

Produktübersicht
Ausgestattet mit anerkannten Komponenten decken die gurtgetriebenen Industriekompressoren der Baureihe MSC einen Leistungsbereich von 15 bis 160 kW ab. Für den Dauerbetrieb in industriellen Anwendungen ausgelegt, bieten sie modulare Ausstattungsoptionen und einen servicefreundlichen Zugang.

Highlights

• Robustes Design
• Hohe Effizienz
• Kompakter Aufbau
• Niedrige Betriebskosten

Wesentliche Merkmale

• Leistung
  • Betrieb bis zu 43°C Umgebungstemperatur
  • Anerkannte Qualitätskomponenten
  • Niedrige Wartungskosten
  • Robuste Konstruktion für lange Lebensdauer
• Ergonomie
  • Schneller Start und Inbetriebnahme
  • Intuitive Bedienung
  • Guter Zugriff für einfache Wartung
  • Elektronische Steuerung zur Überwachung
  • Unterstützung für vorbeugende Wartung

Ausstattung

• Elektromotor: WEG — IP55, Isolationsklasse F
• Air-end: TAMROTOR oder ROTORCOMP
• Elektronischer Regler: SMARTRONIC LITE – SMARTRONIC
  • Alarm und vorbeugende Wartung
  • Fernsteuerung
  • Master/Slave-Betrieb über serielle Verbindung
• Anlasser und Schutz: SCHNEIDER ELECTRIC
  • Phasenüberwachungsrelais
  • Integrierter Kurzschlussschutz
• Riemen-Pulley-Kupplung:
  • Trapezkeilriemen-Antrieb
  • Einfache Vorspannung und Ausrichtung
  • Riemenschutzabdeckung
• Kühlventilator: EBM-PAPST

Leistungstabelle (Auswahl)
MODELL | kW | Hp | LUFTMENGE 7,5 bar (m3/min) | LUFTMENGE 10 bar (m3/min) | LUFTMENGE 13 bar (m3/min) | LUFTAUSGANG | ABMESSUNGEN (mm) | GEWICHT (kg)
MSC 15 | 15 | 20 Hp | 2,7 | 2,3 | 1,9 | 1" | 1275 x 850 x 1465 | 420
MSC 18 | 18,5 | 25 Hp | 3,3 | 2,8 | 2,4 | 1" | 1275 x 850 x 1465 | 450
MSC 22 | 22 | 30 Hp | 3,8 | 3,5 | 3,0 | 1" | 1275 x 850 x 1465 | 450
MSC 30 | 30 | 40 Hp | 4,6 | 4,0 | 3,6 | 1 1/4" | 1575 x 1030 x 1750 | 698
MSC 30P | 30 | 40 Hp | 5,2 | 4,3 | 3,7 | 1 1/4" | 1575 x 1030 x 1750 | 710
MSC 37 | 37 | 50 Hp | 6,4 | 5,4 | 4,3 | 1 1/4" | 1575 x 1030 x 1750 | 742
MSC 45 | 45 | 60 Hp | 7,2 | 6,4 | 5,4 | 1 1/4" | 1575 x 1030 x 1750 | 876
MSC 55 | 55 | 75 Hp | 9,6 | 8,5 | 6,6 | 1 1/2" | 2000 x 1200 x 1810 | 1460
MSC 75 | 75 | 100 Hp | 12,4 | 10,5 | 8,7 | 1 1/2" | 2000 x 1200 x 1810 | 1690

Technische Daten / Spezifikationen

• Handelsbezeichnung: Baureihe MSC
• Leistungsbereich: 15 bis 160 kW
• Betriebstemperatur: bis 43°C Umgebung
• Elektromotor: WEG — IP55, Isolationsklasse F
• Air-ends: TAMROTOR oder ROTORCOMP
• Regelung: SMARTRONIC LITE / SMARTRONIC — Alarm, vorbeugende Wartung, Fernsteuerung, Master/Slave via serieller Schnittstelle
• Anlasser & Schutz: SCHNEIDER ELECTRIC (Phasenüberwachungsrelais, integrierter Kurzschlussschutz)
• Kühlung: EBM-PAPST Lüfter
• Typische Luftanschlussgrößen: 1", 1 1/4", 1 1/2" je nach Modell
• Abmessungen und Gewichte je nach Modell (siehe Leistungstabelle)
