Einphasiger elektrischer Energiezähler MAP6-8RJ series

dreiphasigfür DIN-Schienemit LCD-Display

Beschreibung

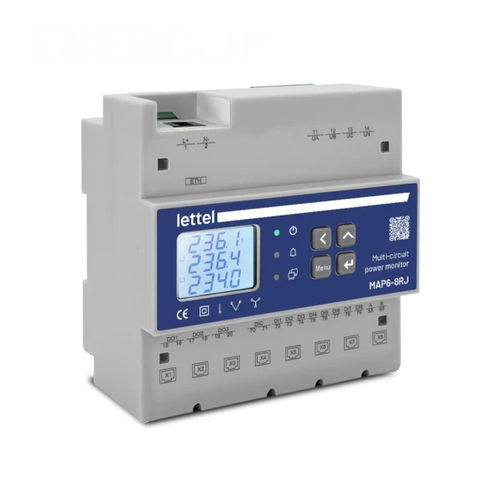

Die MAP6-8RJ Messzentralen ermöglichen eine vollständige und präzise Messung von bis zu 8 dreiphasigen oder 24 einphasigen Stromkreisen. Messwerte können auf dem integrierten Scroll-Display oder über die bereitgestellte Software angezeigt werden. Strom-Eingänge über Enerclip RJ12-Steckverbinder.

Merkmale

• Elektrisch: Messen von bis zu 24 einphasigen oder 8 dreiphasigen Stromkreisen mit oder ohne Neutralleiter; Hilfsversorgung 80 … 270 VAC; indirekter Anschluss über Enerclip (RJ12) Stromwandler und/oder Spannungswandler.
• Physisch: Montage auf Hutschiene (DIN); Gehäusebreite 6 Module (108 mm).
• Kommunikation (je nach Version): RS485 Modbus; Ethernet TCP/IP; LoRa; Impulsausgänge.
• Genauigkeit: Klasse 0,5S für Wirkenergie.
• Mehrfachmessung: Wirk-/Blindenergie (Import/Export); Spannung; Strom; Leistungen (Wirk-, Blind-, Scheinleistung); Leistungsfaktor; Frequenz; Lastspitzen; Extremwerte und Ungleichgewichte; Oberschwingungen bis zur Ordnung 31.

Funktionen

• Anwendungen: Überwachung und Aufsicht elektrischer Netze in Industrie- und Gewerbeumgebungen; Energiemanagement; Fehlererkennung; Auslösung von Alarmen; Anlagenüberwachung und Energieoptimierung.
• Überwachung: Umbenennung von Stromkreisen; integriertes Scroll-Display; mitgelieferte Software für zentrale Visualisierung; Phasenfolgeauswahl U/I; programmierbare digitale Eingänge und Relaisausgänge.
• Allgemein: Programmierbare Alarme; Umbenennung von Stromkreisen; Wahl der U/I-Sequenz; 8 digitale Eingänge; 3 programmierbare Relaisausgänge.

Verwandte Produkte und Erweiterungen

• Zusatzmodule MMC2-R für erweiterte Funktionen (z. B. LoRa, GPRS, NB‑IoT Kommunikation, zusätzliche Relaisausgänge).
• Kompatibel mit geschlossenen und offenen Stromwandlern sowie Rogowski-Spulen (z. B. MSC-TCF, MSC-TCO, MSC-TCR).
• Kann mit einem Funk-Gateway (z. B. MGLW868) für LoRaWAN-Austausch kombiniert werden.

Varianten und Bestellcodes
Bestellcode | Kommunikation | Lagerbestand
MAP6-8RJ | RS485 Modbus RTU | instock
MAP6-8RJ-TCP | RS485 Modbus RTU und Modbus TCP/IP | instock
MAP6-8RJ-L | RS485 Modbus RTU und LoRa | instock

Ressourcen
Präsentationsunterlagen verfügbar: Enerclip Produktbroschüre (pdf, 9.3 MB).

Technische Daten / Spezifikationen

• Messung: bis zu 24 einphasige oder 8 dreiphasige Stromkreise
• Hilfsversorgung: 80 … 270 VAC
• Stromanschluss: Enerclip (RJ12) Stromwandler und Spannungswandler
• Montage: Hutschiene (DIN)
• Gehäuse: Breite 6 Module (108 mm)
• Kommunikationen: RS485 Modbus RTU; Modbus TCP/IP (TCP-Version); LoRa (L-Version)
• Anzeige: integriertes Scroll-Display
• E/A: 8 digitale Eingänge; 3 programmierbare Relaisausgänge
• Genauigkeit: Klasse 0,5S für Wirkenergie
• Geleistete Messgrößen: Wirk-/Blindenergie, Spannung, Strom, Leistungen, Leistungsfaktor, Frequenz, Lastanforderungen, Extremwerte, Ungleichgewichte
• Oberschwingungen: bis zur Ordnung 31
• Konformitäten: CE, RoHS, REACh
