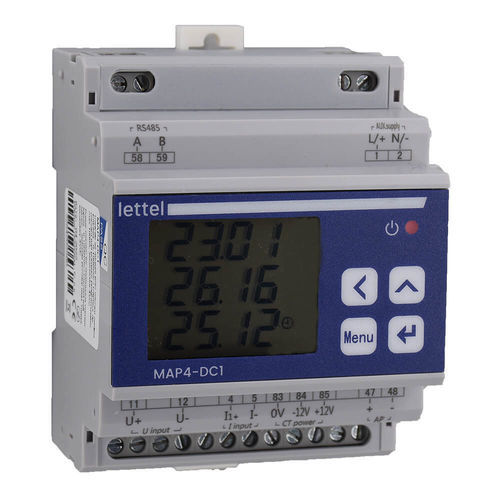

Energieverbrauch-Leistungsmessgerät MAP4-DC1 series

WirkleistungDCdigital

Das MAP4-DC1-Messgerät misst und zeigt die wichtigsten elektrischen Größen eines DC-Stromkreises an. - Elektrisch: - Messung eines DC-Stromkreises. - Hilfsstromversorgung 80 … 270 VAC. - Spannungseingang: direkt bis zu 1000 VDC max. - Stromeingang für Hall-Effekt-Stromsensor mit 4VDC-Sekundär. - Integrierter 12VDC-Ausgang zur Versorgung des Hall-Effekt-Stromsensors. - Physisch: - DIN-Schienenmontage, 4 Module breites Gehäuse. - Kommunikation: - Impulsgeber für Wirkenergie. - Vollständig programmierbarer Modbus-Port (Parität, Geschwindigkeit, Rahmen). - Ein digitaler Eingang. - Multi-Messung: - Messung der wichtigsten elektrischen Größen für eine detaillierte Schaltungsanalyse: - Wirkenergie bis zu 4 Tarife mit Aufzeichnung der monatlichen Indizes für die letzten 12 Monate und täglich für die letzten 10 Tage - Spannung - Strom - Wirkleistung - Anforderungen - Extremwerte - Vorteile: - Aufzeichnung der Wirkenergie: Die letzten drei Monate auf dem Display sichtbar. Die letzten zwölf Monate und die letzten 10 Tage über Modbus sichtbar. - Genauigkeit: Klasse 1% für Wirkenergie und 0,5% für Momentanmessungen. - Normen und Zertifizierungen: - Konformität: CE, RoHS, REACh. - Anwendbare Normen: IEC 61000-4-2/-3/-4/-5/-6/-8/-11 - Zugehörige Produkte: - Zusätzliche Module: MMC2-Module werden an der Seite des Zentrums angebracht und fügen Funktionen wie Lora-Kommunikation oder Relaisausgänge und digitale Eingänge hinzu. - Stromsensoren: Hall-Effekt- oder Shunt-Messung. Siehe Abschnitt Stromwandler. - Kompatible Hall-Effekt-Stromsensoren: - Offener Hall-Effekt-Stromsensor MTCCO - Geschlossener Hall-Effekt-Stromsensor MTCCF - Varianten und Bestellcodes: - Das Messzentrum wird mit 4VDC-Eingang für Hall-Effekt-Sensor oder 75mV für Shunt-Messung angeboten. - Bestellcode: MAP4-DC1-4V, Stromeingang: 4V – Hall-Effekt-Sensor, Lagerprodukt: Auf Lager - Bestellcode: MAP4-DC1-75MV, Stromeingang: 75mV – Shunt, Lagerprodukt: Auf Lager - Technische Merkmale / Spezifikationen: - Misst und zeigt die wichtigsten elektrischen Größen eines DC-Stromkreises an - Hilfsstromversorgung: 80–270 VAC - Spannungseingang: direkt bis zu 1000 VDC max - Stromeingang: Hall-Effekt-Sensor (4VDC) oder Shunt (75mV) - Integrierter 12VDC-Ausgang für Hall-Effekt-Sensor - DIN-Schienenmontage, 4 Module Breite - Impulsausgang für Wirkenergie - Vollständig programmierbarer Modbus-Port - Ein digitaler Eingang - Multi-Tarif-Energiemessung und -speicherung - Genauigkeit: 1% für Wirkenergie, 0,5% für Momentanwerte - Konformität: CE, RoHS, REACh - Normen: IEC 61000-4-2/-3/-4/-5/-6/-8/-11
