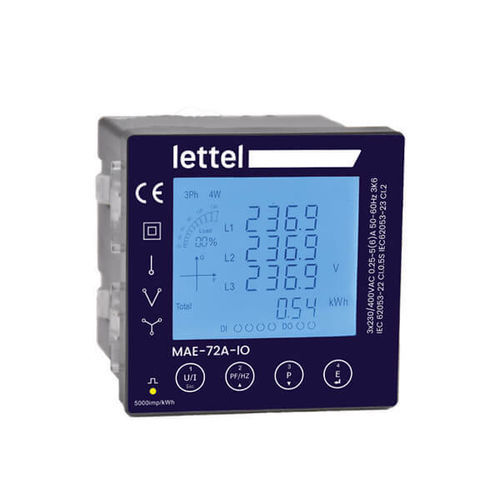

Elektrischer Energiezähler MAE-72V/A series

Der MAE-72 ist ein Netzwerkanalysator, der die wichtigsten elektrischen Größen eines dreiphasigen Stromkreises misst. Die Daten können lokal auf dem LCD-Display oder aus der Ferne über die Modbus-Kommunikation angezeigt werden. Sein kompaktes Format von 72x72 mm und die Verbindung mit Rogowski-Spulen erleichtern die Integration in einen Schaltschrank. - **Elektrische Eigenschaften:** - Messung von einphasigen, dreiphasigen oder vierphasigen Netzen. - Hilfsstromversorgung 85-270V AC. - Je nach Modell mögliche Verbindung mit Rogowski-Spulen (mV-Signal) oder Sekundärstromwandlern 1A oder 5A. - Genauigkeit 0.5S für aktive Energie und 0.2 für Momentanmessungen. - **Kommunikation:** - Vollständig programmierbarer RS485 Modbus-Port. - Relaisausgänge als Impulsgeber nutzbar. - **Eingänge und Ausgänge:** - 4 digitale Eingänge und 2 Relaisausgänge. - **Physikalische Eigenschaften:** - Einbaumontage an Schaltschranktür oder Schalttafel (Ausschnitt 68x68 mm). - Gehäuseabmessungen: 72x72 mm, Tiefe 68 mm. - Hintergrundbeleuchtetes LCD-Display. - Anschluss an steckbaren Schraubklemmen. - **Gemessene Daten:** - Momentanmessungen: einfache und zusammengesetzte Spannungen, Frequenz, Strom pro Phase und Neutralleiter, PQS-Leistungen, Grundleistungen V/A/P/Q/S, Leistungsfaktor pro Phase und gesamt. - Energien: aktiv, reaktiv, scheinbar, importiert und exportiert, pro Phase und gesamt. - Netzqualität: Spannungs- und Stromharmonische Verzerrungsraten, individuelle Harmonische bis zur 31. Ordnung. - Aufzeichnungen: Anforderungen, Extremwerte. - **Schaltungssteuerung und Alarme:** - 2 programmierbare Relais bei minimalen/maximalen Schwellenwerten von Strom, Spannung, Leistung, Phasenungleichgewicht usw. - Funktionen: Alarm bei abnormalem elektrischen Signal, Schutz der Schaltungen, Alarme bei Ausfall, automatische Lastabwurf bei Überlast. - **Rückmeldung des Zustands elektrischer Schaltungen:** - 4 digitale Eingänge zur Kenntnis des Zustands von Schaltungen oder Zusatzgeräten und zur Alarmierung bei Ausfall oder Unterbrechung. - **Vorteile:** - Einfache Integration dank MSC-TCR Rogowski-Spulen: Öffnung, flexibel, ideal für enge Räume oder bestehende Schränke. - Hervorragende und lineare Genauigkeit über den gesamten Bereich. - Erhöhte Sicherheit: keine Erwärmung oder Überlastung möglich. - Erleichterte Wartung: Möglichkeit, den Sekundärkreis unter Volllast zu trennen. - **Verwendung:** - Lokale Visualisierung auf 4-zeiligem LCD-Bildschirm und Balkendiagrammen oder aus der Ferne über Modbus RTU. - **Anwendungen:** - Geeignet für Wind- oder Photovoltaikanwendungen dank unterschiedlicher Indizes für importierte (verbrauchte) und exportierte (erzeugte) Energie. - **Präzision:** - 0.5% für aktive Energie und 0.2% für Momentanmessungen. - **Normen und Zertifizierungen:** - Konformitäten: CE, RoHS, REACh. - Anwendbare Normen: IEC61000-4, IEC61010-1:2001, IEC62052-23:2003, IEC62053-22:2003. - **Kompatible Stromwandler:** - Rogowski-Spulenmodelle MTCR-24-300, MTCR-36-600, MTCR-100-1000, MTCR-150-3000, MTCR-200-6000. - Stromwandler mit Sekundär 1A und 5A. - **Varianten und Bestellcodes:** - Bestellcode | Zugehörige Stromsensoren | Lagerprodukt - MAE-72V-IO | Rogowski-Spulen /mV | auf Lager - MAE-72A-IO | Stromwandler /1A und /5A | auf Lager - **Verfügbare Dokumente:** - Enerliz-Produktpräsentation (PDF) - Gesamtkatalog (PDF) - Installations-, Programmier- und Benutzerhandbuch (PDF) - Modbus-Registertabelle (PDF) - **Technische Spezifikationen:** - Kompaktes Format 72x72 mm - Hintergrundbeleuchtetes LCD-Display - Digitale Eingänge: 4 - Relaisausgänge: 2 - Kommunikation: RS485 Modbus - Stromversorgung: 85-270V AC - Genauigkeit: 0.5% aktive Energie, 0.2% Momentanmessungen - Einbaumontage (Ausschnitt 68x68 mm) - Konformitäten: CE, RoHS, REACh - Normen: IEC61000-4, IEC61010-1:2001, IEC62052-23:2003, IEC62053-22:2003
