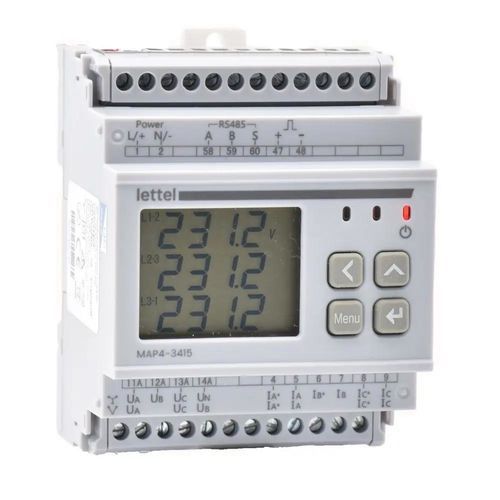

Einphasiger elektrischer Energiezähler MAP4-3415

dreiphasigfür DIN-Schienedigital

Die Messeinheit MAP4-3415 vereint Leistung mit Benutzerfreundlichkeit: - Elektrisch: - Einphasen-, Dreiphasen- oder Vierpolnetz. - Hilfsstromversorgung 80 … 270 VAC. - Indirekter Anschluss an Stromwandler mit 1A oder 5A Sekundär und/oder Spannungswandler. - Genauigkeitsklasse 0.5S für die Messung der Wirkenergie. - Physisch: - DIN-Schienenmontage, Gehäuse mit 4 Modulen Breite. - Kommunikation: - Impulsgeber für Wirkenergie. - Vollständig programmierbarer Modbus-Port (Parität, Geschwindigkeit, Rahmen). - Multi-Messung: - Messung der wichtigsten elektrischen Größen für eine detaillierte Schaltungsanalyse: - Wirk- und Blindenergien, importiert und exportiert - Spannung - Strom - Wirk-, Blind- und Scheinleistung - Leistungsfaktor - Frequenz - Anforderungen - Extremwerte - Ungleichgewichte - Oberschwingungen bis zur 31. Ordnung… - Vorteile: - Nutzung: Anzeige der Messungen auf einem scrollenden Display oder über eine umfassende, kostenlos bereitgestellte Software. - Genauigkeit: Klasse 0.5S für Wirkenergie. - Normen und Zertifizierungen: - CE, RoHS, REACh. - Verfügbare Varianten: - Multi-Schaltungs-Messung: Die Einheit MAP4-34RJ ermöglicht die Messung von 4 Dreiphasenschaltungen oder 12 Einphasenschaltungen. - Zugehörige Produkte: - Zusätzliche Module: MMC2-Module werden an der Seite der Einheit angebracht und fügen Funktionen wie Lora-Kommunikation oder Relaisausgänge und digitale Eingänge hinzu. - Kompatibel mit: - 1A oder 5A Stromwandler - Zusätzlichem Modul MMC2-R zur Hinzufügung digitaler Eingänge und Relaisausgänge. - Ressourcen: - Elektrische Messeinheiten - Verständnis von Oberschwingungsstörungen - Problem der negativen Energie: Diagnose und technische Lösungen - Technische Spezifikationen: - Modell: MAP4-3415 - Netz: einphasig, dreiphasig oder vierpolig - Hilfsstromversorgung: 80–270 VAC - Anschluss: indirekt über 1A oder 5A Stromwandler - Genauigkeit: Klasse 0.5S für Wirkenergie - Montage: DIN-Schiene, 4 Module - Kommunikation: Modbus, Impulsausgang - Zertifizierungen: CE, RoHS, REACh
