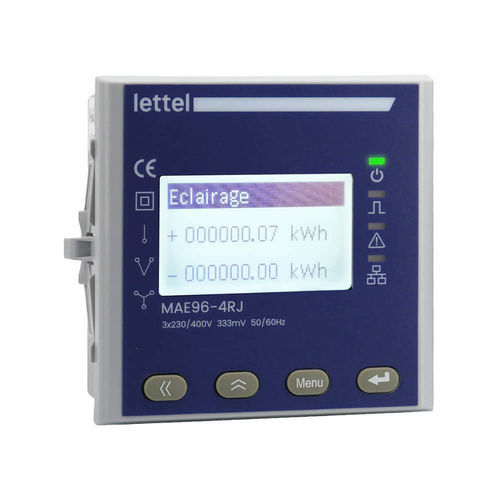

Drehstromzähler MAE96-4RJ

einphasigEinbauMultifunktion

Das Messzentrum MAE96-4RJ ermöglicht eine umfassende und präzise Messung von 4 dreiphasigen oder 12 einphasigen Stromkreisen. - **Messungen:** Das Zentrum misst bis zu **12 einphasige Stromkreise** oder **4 dreiphasige oder Tetra-Stromkreise**. **➞ Strommessung:** über Enerclip-Stromwandler mit RJ12-Konnektivität. **➞ Spannungsmessung:** direkt oder über Spannungswandler. - **Genauigkeit:** Messung der aktiven Energie Klasse 0,5S. - **Elektrisch:** Hilfsstromversorgung 36 … 270 V AC/DC. - **Physisch:** Frontplattenabmessungen 96x96mm, zum Einbau in einen 91×91 mm Ausschnitt. Hintergrundbeleuchtetes LCD-Display mit 4 Anzeigelinien. - **Kommunikation:** Impulsgeber für aktive Energie. Modbus RTU über RS485-Port. - **Eingänge und Ausgänge:** Das Modell MAP4-34RJ-IO-TCP ist mit 6 digitalen Eingängen und 1 programmierbaren Relaisausgang ausgestattet. - **Multimessung:** Misst die wichtigsten elektrischen Größen für eine detaillierte Schaltungsanalyse: aktive und reaktive Energien ┃ importiert und exportiert ┃ Spannung, Strom ┃ aktive Leistungen ┃ reaktive und scheinbare Leistungen ┃ Leistungsfaktor ┃ Frequenz ┃ Anforderungen, ┃ Extremwerte ┃ Ungleichgewichte ┃ Harmonische bis zur 31. Ordnung ┃ und mehr... - **Schaltungssteuerung und Alarme:** Das Relais ist programmierbar bei Erreichen von Mindest- oder Höchstgrenzen von Strom, Spannung, Leistung, Phasenungleichgewicht, was ermöglicht: - **Schutz** der elektrischen Schaltungen - **Alarmfunktionen** bei Ausfall oder unangemessenem Signal - **automatische Lastabwurf** bei Überlast. - **Rückmeldung des Schaltungsstatus:** Die 6 digitalen Eingänge ermöglichen es, den Status von Hilfsschaltungen oder Geräten zu kennen und bei Ausfall oder Unterbrechung eines Stromkreises zu alarmieren. - **Datenaufzeichnung:** Energie- und Leistungsindizes werden in einem programmierbaren Intervall in 1-Minuten-Schritten aufgezeichnet. Die Aufzeichnungskapazität des Messzentrums beträgt 16.000 Datenzeilen. Aufgezeichnete Daten können aus der Software angezeigt und im .csv-Format exportiert werden. - **Kompaktheit:** Ermöglicht die Analyse von 4 dreiphasigen oder 12 einphasigen Stromkreisen auf einem einzigen Gerät, das an der Tür des Schaltschrankes positioniert ist. - **Einfache Installation:** Der Anschluss der CTs über RJ12-Kabel reduziert die Verkabelungszeit und vermeidet Fehler. Öffnende Stromsensoren ermöglichen die Installation ohne Trennung des gemessenen Stromkreises. - **1 Modbus-Adresse pro Gerät:** Nur 1 Modbus-Adresse für die Messungen von 4 dreiphasigen oder 12 einphasigen Stromkreisen ermöglicht die Vervielfachung der gemessenen Stromkreise pro RS485-Schleife. - **Überwachung:** Anzeige der Messungen auf einem scrollenden Display oder auf einer vollständigen Software, die kostenlos bereitgestellt wird. Möglichkeit, Schaltungen zu benennen, um die gemessenen Werte klar zu identifizieren. - **Anwendungen:** Der eingebaute Einbau und die einfache Integration machen es zum idealen Messinstrument, um Messpunkte für Unterkreise in bestehenden Schalttafeln hinzuzufügen. Das Messzentrum wird hauptsächlich zur Einhaltung von tertiären oder Bacs-Dekreten eingesetzt. - **Normen und Zertifizierungen:** CE, RoHS, REACh. - **Verbundene Produkte:** Messzentrum kompatibel mit Stromwandlern: - Geschlossene CTs: MSC-TCF - Offene CTs: MSC-TCO - Rogowski-Schleifen: MSC-TCR - **Ressourcen:** - Elektrische Maßeinheiten - Verständnis von harmonischen Störungen - Problem der negativen Energie: Diagnose und technische Lösungen - Die Enerclip-Lösung - **Merkmale / Technische Spezifikationen:** - Misst bis zu 12 einphasige oder 4 dreiphasige Stromkreise - CT-Eingänge über RJ12-Kabel - Modbus RTU-Kommunikation über RS485-Port - Programmierbarer Relaisausgang - Eingebauter Einbau 96x96mm (Ausschnitt 91x91mm) - Hintergrundbeleuchtetes LCD-Display 4 Linien - Hilfsstromversorgung 36 … 270 V AC/DC - Genauigkeit der aktiven Energie Klasse 0,5S - 6 digitale Eingänge - Aufzeichnung von bis zu 16.000 Datenzeilen - Konformitäten: CE, RoHS, REACh
