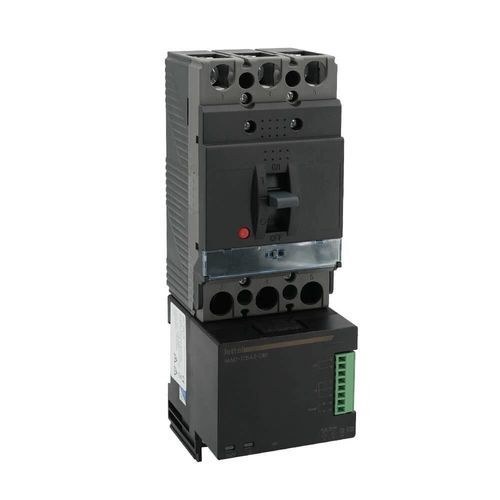

Gussgehäuse-Schutzschalter MAD series

thermisch-magnetischerStromPhasen

All-in-One-Messlösung, die unter dem Leistungsschalter im Gehäuse integriert ist, bietet die MAD-Reihe einzigartige Vorteile in Bezug auf Installationssimplicity, Reduzierung von Komponenten und Wartungsrisiken: - Messungen: Die Einheit ermöglicht eine vollständige Analyse eines elektrischen Kreises in Dreiphasen- oder Vierphasensystemen: - Momentanmessungen: Einfache und zusammengesetzte Spannungen, Strom pro Phase und Neutralleiter, Wirkleistung, Blindleistung, Scheinleistung, Frequenz, Leistungsfaktor - Energiemessungen: Wirk- und Blindleistung (positiv und negativ), Scheinleistung, 4-Quadranten-Blindleistung - Qualität: U- und I-Ungleichgewichte, Verzerrungsraten und harmonische Inhalte U und I bis zur 31. Ordnung - Genauigkeit: Klasse 0.5 für die Messung der Wirkleistung - Elektrisch: Hilfsstromversorgung 80 … 270 VAC - Integration: Das Gehäuse wird direkt an die Ausgangsklemmen der 3 Phasen des Leistungsschalters im Gehäuse angeschlossen. Es fungiert als Erweiterung des Schalters. Die Gehäuseabmessungen ermöglichen eine perfekte Kompatibilität mit den Leistungsschaltern der Haupthersteller von 63A, 125A, 160A und 250A. - Kommunikation: Modbus RTU über RS485-Port - Eingänge und Ausgänge: Die Messeinheit ist mit 2 digitalen Eingängen und 1 programmierbaren Relaisausgang ausgestattet - Schaltungssteuerung und Alarme: Das Relais ist programmierbar bei Erreichen von Mindest- oder Höchstgrenzen von Strom, Spannung, Leistung, Phasenungleichgewicht usw., was ermöglicht: - elektrische Schaltungen zu schützen - Alarmfunktionen im Falle eines Ausfalls oder eines unangemessenen Signals auszuführen - automatische Lastabwurf im Falle einer Überlastung durchzuführen - Statusrückmeldung der elektrischen Schaltungen: Die 2 digitalen Eingänge ermöglichen die Überwachung des Status von Hilfsschaltungen oder Geräten und warnen im Falle eines Ausfalls oder einer Schaltungsunterbrechung - Datenaufzeichnung: Energie- und Leistungsindizes werden in einem programmierbaren Intervall in 1-Minuten-Schritten aufgezeichnet. Aufgezeichnete Daten können über Software angezeigt und im .csv-Format exportiert werden - Überwachung: Fernabfrage der Messungen über Modbus, auf Drittanbieter-Software oder die bereitgestellte kostenlose Software. Für die lokale Abfrage sind als Option Einbauanzeigen für Schaltschranktüren erhältlich. In 2 verschiedenen Formaten angeboten, werden sie über ein einziges RJ12-Kabel mit den Einheiten verbunden - Kostenreduzierung: - Komponenteneinsparungen: Im Vergleich zu einer herkömmlichen Installation eliminiert eine integrierte MAD-Messeinheit die Notwendigkeit von: - Externen Stromwandlern - Leistungsschaltern oder Sicherungshaltern zum Schutz von Spannungsklemmen - Verbindungskabeln - Zeitersparnis: Schnellere Installation aufgrund weniger Komponenten - Wartungsreduzierung: Das "All-in-One"-Design vermeidet Ausfallrisiken bei Hilfskomponenten, Verbindungskabeln und Verbindungspunkten - Konformität: CE, RoHS, REACh - Anwendbare Normen: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1 - Zugehörige Produkte: Kompatibel mit: - MAD-D72: 72×72 mm Anzeige - MAD-D96: 96×96 mm Anzeige - RJ12-Kabel zum Verbinden der Anzeige mit der Messeinheit - Technische Merkmale / Spezifikationen: - Integrierte Messeinheit für Leistungsschalter im Gehäuse - Strombereiche: 63A, 125A, 160A, 250A - Hilfsstromversorgung: 80–270 VAC - Kommunikation: Modbus RTU (RS485) - 2 digitale Eingänge, 1 programmierbarer Relaisausgang - Klasse 0.5 für die Messung der Wirkleistung - Konformität: CE, RoHS, REACh - Normen: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1
