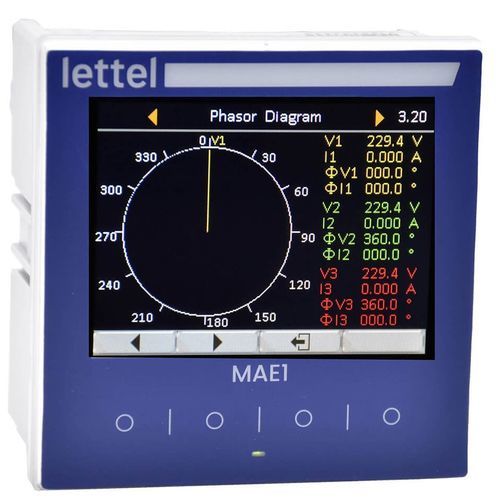

Digitale Messzentrale MAE-1 series

Die MAE-1 Messeinheit ist ein Hochleistungsinstrument für eine präzise und umfassende Analyse eines Stromkreises: - **Elektrisch:** - Zwei Versionen verfügbar: - Hilfsstromversorgung 80 ... 270 VAC - Hilfsstromversorgung 24 VDC - Messeinheit für einphasige, dreiphasige oder vierdrahtige Netzwerke. - Indirekter Anschluss an Stromwandler mit 1A oder 5A Sekundär, und/oder Spannungswandler. - Genauigkeitsklasse der aktiven Energie 0.2S. - **Physikalisch:** - Einbau in 91×91 mm Ausschnitt. Gehäuseabmessungen 96×96, Tiefe 52.8 mm. - Farb-TFT-Display. - Frontplatte IP65. - **Kommunikation:** - 1 konfigurierbarer Impulsgeber. - Vollständig programmierbarer Modbus-Port (Parität, Geschwindigkeit, Rahmen). - **Relais-Eingänge und -Ausgänge:** - 2 digitale Eingänge. - 2 Relaisausgänge. - **Multimessung:** Misst eine Vielzahl von elektrischen Größen für eine vollständige und präzise Schaltungsanalyse: - Aktive und reaktive Energien, importiert und exportiert - Spannung - Strom - Aktive, reaktive und scheinbare Leistungen - Leistungsfaktor - Frequenz - Anforderungen - Extremwerte - Ungleichgewichte - Oberschwingungen bis zur 63. Ordnung - Und viele mehr... - **Datenaufzeichnung:** Die Messeinheit zeichnet alle gemessenen Daten und Ereignisse auf: - Aufzeichnung und Zeitstempelung von Mikroausfällen - Lastkurvenentwicklung - Gerätemanagement - Mindest- oder Höchstschwellenalarme Diese Daten können mit der bereitgestellten kostenlosen Software angezeigt und im .csv-Format exportiert werden. - **Schaltungssteuerung und Alarme:** Die 2 Relais sind programmierbar für Mindest- oder Höchststrom-, Spannungs-, Leistungs-, Phasenungleichgewichtsschwellen, die es ermöglichen: - Alarmierung bei abnormalem elektrischen Signal - Schutz von Stromkreisen - Durchführung von Alarmfunktionen bei Ausfall oder unangemessenem Signal - Automatische Lastabwurf bei Überlast. - **Rückmeldung des elektrischen Schaltungsstatus:** Die 4 digitalen Eingänge ermöglichen die Kenntnis des Status von Hilfsschaltungen oder -geräten und alarmieren bei Ausfall oder Unterbrechung eines Stromkreises. - **Zusatzmodule:** Möglichkeit, bis zu 4 Max-Module auf der Rückseite des Gehäuses zu installieren, um zusätzliche Kommunikations-, Mess- oder Verwaltungsfunktionen hinzuzufügen. - **Ergonomische Schnittstelle:** Das Farb-TFT-Display sorgt für die Darstellung von Daten in Form von Diagrammen oder Vektorgrafiken. Die Navigation ist dank klar erkennbarer Untermenüs intuitiv. - **Fernüberwachung:** Eine vollständige Software wird mit der Messeinheit bereitgestellt, die die Datenkonsultation und die Steuerung der Relaisausgänge von einem Computer aus ermöglicht. - **Hohe Präzision:** Klasse 0.2S für aktive Energie und 0.2% für Momentanmessungen. - **Konformitäten:** CE, RoHS, REACh. - **Anwendbare Standards:** IEC61000-4, IEC61010-1, IEC62053-23, Klasse 2, IEC62053-22, Klasse 0.2S. - **Verbundene Produkte:** - FM-Kommunikationsmodule - Andere Funktionen - Kompatible Stromwandler - **Ressourcen:** - Elektrische Messeinheiten - Verständnis von Oberschwingungsstörungen - Problem der negativen Energie: Diagnose und technische Lösungen - Artikel: MAE1 Messeinheit **Merkmale / Technische Spezifikationen:** - Hilfsstromversorgung: 80 ... 270 VAC oder 24 VDC - Netzwerk: einphasig, dreiphasig oder vierdrahtig - Anschluss: 1A oder 5A Stromwandler - Genauigkeit der aktiven Energie: Klasse 0.2S - Display: Farb-TFT - Frontplatte: IP65 - Digitale Eingänge: 2 - Relaisausgänge: 2 - Kommunikation: programmierbarer Modbus - Abmessungen: 96×96 mm, Tiefe 52.8 mm - Montage: Einbau, 91×91 mm Ausschnitt - Konformitäten: CE, RoHS, REACh - Standards: IEC61000-4, IEC61010-1, IEC62053-23, IEC62053-22
