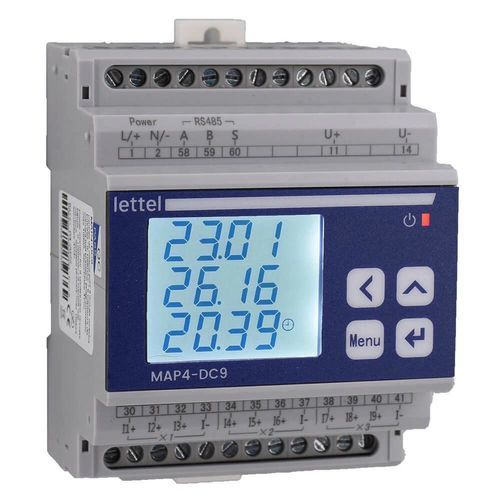

Energieverbrauch-Leistungsmessgerät MAP4-DC9

MultimeterWirkleistungMehrkreis

Modulare Messeinheit MAP4-DC9 für 9 DC-Schaltkreise Produktdetails: - Die Messeinheit MAP4-DC9 ermöglicht die Messung von bis zu 9 DC-Schaltkreisen. Eigenschaften: - Elektrisch: Messung von 1 bis 9 DC-Schaltkreisen. Hilfsstromversorgung: 80 … 270 VAC. Spannungseingang: direkt bis zu 1000 VDC max. Stromeingang: 4VDC für Hall-Effekt-Stromsensoren. - Physisch: DIN-Schienenmontage, Gehäuse mit 4 Modulen Breite. - Kommunikation: Vollständig programmierbarer Modbus-Port (Parität, Geschwindigkeit, Rahmen). Funktionalitäten: - Multi-Messung: Misst die wichtigsten elektrischen Größen für eine detaillierte Analyse der gemessenen Schaltkreise: - Wirkenergie - Spannung - Strom - Wirkleistung - Anforderungen - Extremwerte - Aufzeichnung: Monatliche Indizes der Wirkenergien für die letzten 6 Monate, aktueller und vorheriger Tag. Daten über Modbus-Kommunikation abrufbar. Vorteile: - Genauigkeit: Klasse 1% für Wirkenergie und 0,5% für Momentanmessungen. - Rekorderfunktion: Für periodische Datenprotokollierungsanwendungen. - Multi-Schaltkreis: Misst bis zu 9 Schaltkreise, erweiterbar auf 21 Schaltkreise durch Hinzufügen des zusätzlichen Moduls MAP4-DC12. Normen und Zertifizierungen: - Konformität: CE, RoHS, REACh. - Anwendbare Normen: IEC 61000-4-2/-3/-4/-5/-6/-8/-11 Verbundene Produkte: - Zusätzliche Module: Module werden an der Seite der Einheit angebracht und fügen Funktionen hinzu: - MMC2-Module: Lora-Kommunikation oder Relaisausgänge und digitale Eingänge. - MM4-DC12-Modul: Messung von 12 zusätzlichen DC-Schaltkreisen, insgesamt 21 Schaltkreise. - Stromsensoren: Hall-Effekt- oder Shunt-Messung. Siehe Abschnitt Stromwandler. - Kompatible Hall-Effekt-Stromsensoren: - Offener Stromsensor MTCCO - Geschlossener Stromsensor MTCCF - Zusätzliches Modul: - Das MM4-DC12-Modul ermöglicht die Messung von 12 zusätzlichen Schaltkreisen. Technische Spezifikationen: - Misst bis zu 9 DC-Schaltkreise (erweiterbar auf 21 mit zusätzlichem Modul) - Hilfsstromversorgung: 80–270 VAC - Spannungseingang: direkt bis zu 1000 VDC - Stromeingang: 4VDC für Hall-Effekt-Sensoren - DIN-Schienenmontage, 4 Module Breite - Vollständig programmierbarer Modbus-Port - Genauigkeit: 1% (Wirkenergie), 0,5% (Momentan) - Konformität: CE, RoHS, REACh - Normen: IEC 61000-4-2/-3/-4/-5/-6/-8/-11
