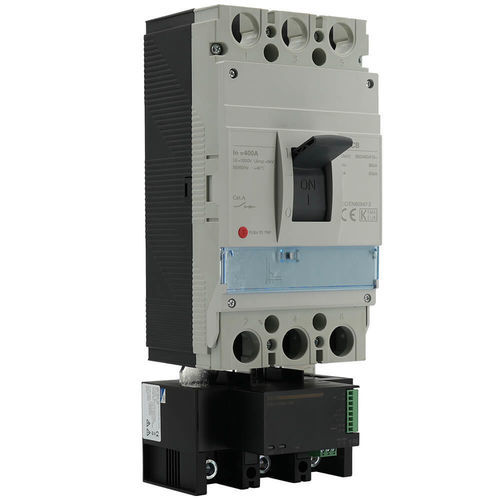

Gussgehäuse-Schutzschalter MAD-400A1-DIR

thermisch-magnetischersmart

All-in-One-Messlösung, integriert unter dem gegossenen Leistungsschalter, bietet die MAD-Reihe einzigartige Vorteile in Bezug auf Installationssimplicity, Reduzierung von Komponenten und Wartungsrisiken: - Messungen: Die Einheit ermöglicht eine vollständige Analyse von elektrischen Schaltungen in Dreiphasen- oder Vierphasensystemen: - ➞ Sofortige Messungen: Einfache und zusammengesetzte Spannungen, Strom pro Phase und Neutralleiter, Wirkleistung, Blindleistung, Scheinleistung, Frequenz, Leistungsfaktor - ➞ Energiemessungen: Aktiv und reaktiv (positiv und negativ), scheinbar, reaktiv 4 Quadranten - ➞ Qualität: Spannungs- und Stromungleichgewicht, Verzerrungsraten und harmonische Inhalte bis zur 31. Ordnung - Genauigkeit: Klasse 0.5 für die Messung der Wirkleistung - Elektrisch: Hilfsstromversorgung 80 … 270 VAC - Integration: Die Einheit wird direkt an die Ausgangsklemmen der 3 Phasen des gegossenen Leistungsschalters angeschlossen. Sie fungiert als Erweiterung des Schalters. Die Gehäuseabmessungen gewährleisten eine perfekte Kompatibilität mit den Leistungsschaltern der Haupthersteller, mit Nennwerten von 400A und 630A. - Kommunikation: Modbus RTU über RS485-Port - Eingänge und Ausgänge: Die Messeinheit ist mit 2 digitalen Eingängen und 1 programmierbaren Relaisausgang ausgestattet - Schaltungssteuerung und Alarme: Das Relais ist programmierbar für Mindest- oder Höchstschwellenwert von Strom, Spannung, Leistung, Phasenungleichgewicht usw., was ermöglicht: - ➞ Schutz von elektrischen Schaltungen - ➞ Alarmfunktionen im Falle eines Fehlers oder eines unangemessenen Signals - ➞ Automatische Lastabwurf im Falle einer Überlastung - Statusrückmeldung von elektrischen Schaltungen: Die 2 digitalen Eingänge ermöglichen die Überwachung des Status von Hilfsschaltungen oder Geräten und warnen im Falle eines Ausfalls oder einer Schaltungsunterbrechung - Datenprotokollierung: Energie- und Leistungsindizes werden in einer programmierbaren Frequenz (ab 1 Minute) aufgezeichnet. Daten können über Software angezeigt und im .csv-Format exportiert werden - Überwachung: Fernüberwachung der Messungen über Modbus, mit Drittanbieter-Software oder der bereitgestellten kostenlosen Software. Für die lokale Überwachung sind optionale integrierte Anzeigen für Schaltschranktüren in zwei Formaten erhältlich, die über ein einziges RJ12-Kabel mit den Einheiten verbunden sind - Kostenreduzierung: - ➞ Komponenten-Einsparungen: Im Vergleich zu einer herkömmlichen Installation eliminiert eine integrierte MAD-Messeinheit die Notwendigkeit von: - Externen Stromwandlern - Leistungsschaltern oder Sicherungshaltern für Spannungstaps - Verbindungskabeln - ➞ Zeitersparnis: Schnellere Installation aufgrund weniger Komponenten - Wartungsreduzierung: Das "All-in-One"-Design vermeidet Ausfallrisiken bei Hilfskomponenten, Verbindungskabeln und Verbindungspunkten - Konformität: CE, RoHS, REACh - Anwendbare Normen: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1 - Zugehörige Produkte: - MAD-D72: 72×72 mm Anzeige - MAD-D96: 96×96 mm Anzeige - RJ12-Kabel zum Anschluss der Anzeige an die Messeinheit - Technische Spezifikationen: - Messung: Dreiphasen-/Vierphasensystem, Spannungen, Ströme, Leistung, Frequenz, Leistungsfaktor, Energie, Harmonische bis zur 31. Ordnung - Genauigkeit: Klasse 0.5 für die Wirkleistung - Hilfsstromversorgung: 80–270 VAC - Eingänge/Ausgänge: 2 digitale Eingänge, 1 programmierbarer Relaisausgang - Kommunikation: Modbus RTU (RS485) - Konformität: CE, RoHS, REACh - Normen: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1 - Kompatible Schalter-Nennwerte: 400A, 630A
