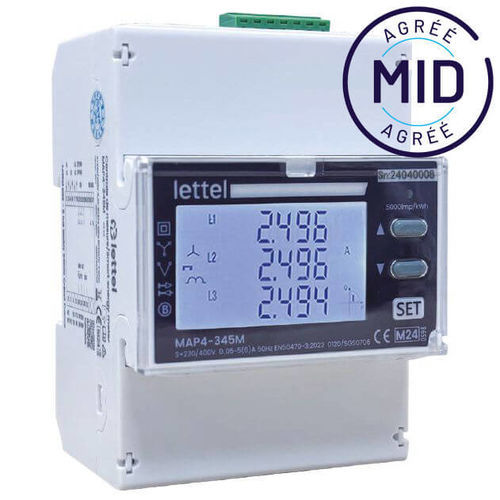

Einphasiger elektrischer Energiezähler MAP4-345M

dreiphasigfür DIN-SchieneModbus

Mit über 300 gemessenen elektrischen Variablen, umfangreichen Funktionen und MID-Zertifizierung ist das Messzentrum MAP4-345M für die meisten Anwendungen zur Verbrauchsüberwachung und zur Überwachung der Stromqualität geeignet. - Elektrisch: - Messung von einphasigen, dreiphasigen oder vierphasigen Netzen. - Das Messzentrum wird über die Spannungsklemmen des gemessenen Stromkreises selbst versorgt. - Strommessung über 5A-Sekundärstromwandler und/oder Spannungsmessung. - Messgenauigkeit: - Aktive und reaktive Leistungen und Energien: 1% - Spannung und Strom: 0,5% - Frequenz: 0,2% - Installation: - DIN-Schienenmontage, Gehäuse mit 4 Modulen Breite. - Ein optionales Zubehör ermöglicht die bündige Montage in einem 92 x 92 mm Ausschnitt. - Anzeige: - Das Messzentrum ist mit einem großen, hintergrundbeleuchteten Display ausgestattet. Die Daten werden klar über mehrere Zeilen angezeigt. - Kommunikation: - Impulsgeber für aktive Energie. - Vollständig programmierbarer RS485-Modbus-Port (Parität, Geschwindigkeit, Rahmen). - Gemessene Daten: - Elektrische Variablen, gemessen pro Phase und insgesamt: - Aktive (kWh) und reaktive (kvarh) Energien, importiert und exportiert im Doppeltarif - Einfache und zusammengesetzte Spannungen (V) - Strom (A) - Aktive (kW) und reaktive (kvar) Leistungen - Leistungsfaktor - Frequenz - P- und I-Anforderungen - Extremwerte - Durchschnitte - Harmonische U und I bis zur 41. Ordnung - … - Funktionen: - Lastkurvenaufzeichnung zur Verfolgung von Verbrauchstrends. Diese Funktion ermöglicht es, Spitzenverbrauchszeiten im Stromkreis zu identifizieren. - Importierte und exportierte Energiemessung für Anwendungen wie Stromerzeugung (Photovoltaik, Windkraftanlagen). - Doppeltarifmessung über externen Kontakt zur Messung von Spitzen- und Nebenzeiten oder zur getrennten Messung der von zwei verschiedenen Quellen gelieferten Energie, z.B. einer Hauptquelle (Enedis-Versorgung) und einer Sekundärquelle (Generator oder Photovoltaikmodul). - MID-Zertifizierung für Energieabrechnungsanwendungen. - Relaisausgang, umschaltbar über Modbus zur Fernsteuerung von Stromkreisen. - 2 Impulsgeber, einer davon programmierbar zur Energieexportmessung. - Modbus RTU-Kommunikation zum Hochladen von Daten in ein zentrales Managementsystem (BMS oder GTC), das die Anforderungen der Tertiary- und Bacs-Verordnungen erfüllt. - Vorteile: - Integration: Kompaktes Gehäuse zur DIN-Schienenmontage in einem Schaltschrank und Möglichkeit der bündigen Montage an einer Schaltschranktür mit der optionalen Montagehalterung. - MID-Zertifizierung: Der Zähler ist für die gesetzliche Energieabrechnung zugelassen. - Normen und Zertifizierungen: - MID, CE, RoHS, REACh. - Kompatibel mit: - Stromwandler /5A - Technische Spezifikationen / Merkmale: - Misst über 300 elektrische Variablen - Selbstversorgt über Spannungsklemmen - Strommessung über 5A-Sekundärstromwandler - DIN-Schienenmontage, 4 Module Breite - Optionale bündige Montage (92 x 92 mm) - Großes, hintergrundbeleuchtetes Display - Impulsgeber für aktive Energie - RS485-Modbus-Port, vollständig programmierbar - Genauigkeit: Leistung/Energie 1%, Spannung/Strom 0,5%, Frequenz 0,2% - Doppeltarifmessung - Relaisausgang steuerbar über Modbus - Lastkurvenaufzeichnung - Harmonische bis zur 41. Ordnung - MID, CE, RoHS, REACh zertifiziert
