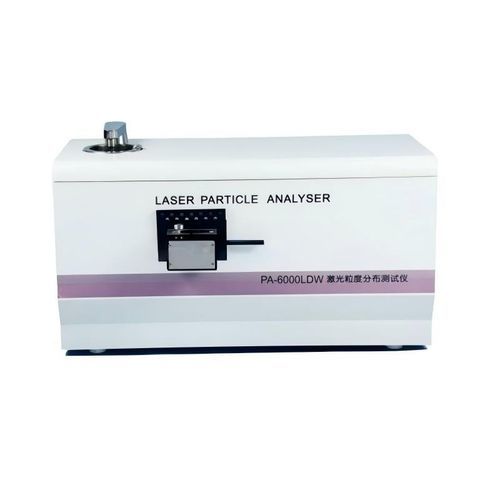

Laserbeugungs-Partikelgrößenmessgerät PA-6000LDW

statische LichtstreuungLaserfür die Pharmaindustrie

Übersicht
Der PA-6000LDW ist ein Partikelgrößenanalysator mit kombinierten Trocken- und Nassmessmodi und einem Messbereich von 0,02–2000 µm. Das Gerät unterstützt Pulver, flüssige Suspensionen, Emulsionen und magnetische Materialien und führt automatisierte Testabläufe für reproduzierbare Ergebnisse aus.

Arbeitssysteme

• Trockensystem: Analysegerät, Zusatzgerät (Vakuum, Auffangtank für Abfallpulver, Luftreinigungstank) und ölfreier, geräuscharmer Luftkompressor.
• Flüssig-/Nasssystem: Integrierte Ultraschalldispergierung, mechanische Rührung und Zirkulation.
• Nahtloses Umschalten: softwaregesteuerter Wechsel zwischen Trocken- und Nassmodus ohne manuelles Umrüsten zur Sicherung der Messgenauigkeit.

Anwendungen

• Partikelgrößenverteilung von trockenen Pulvern und Emulsionen, einschließlich Ferrit.
• Magnetische Pulver: NdFeB, harte und weiche Magnetpulver.
• Zement, Kobalt-Pulver, elektronische Materialien, Pestizide, Pigmente.
• Pharmazeutika, Keramik, Kosmetik.
• Farben, Beschichtungen und Lebensmittel.
• Calciumcarbonat, Talkum, Kaolin, Aluminiumoxid, Seltene Erden.
• Katalysatoren, Treibmittel, feuerfeste Materialien, Graphit.

Merkmale

• Kombinierte Trocken- und Nassmessung zur Erfassung von Materialien, die nicht in Wasser dispersibel sind, sowie für eine breite Palette von Pulvern und Emulsionen.
• Computersteuerter Moduswechsel und automatisierte Abläufe für bedienerarme Nutzung.
• Kompaktes Design mit drei Haupteinheiten: Gerät, Zusatzgerät und ölfreier Kompressor; das Zusatzgerät enthält Filter- und Staubabscheidung für Trockentests.
• Integrierte Nasszelle mit Ultraschall-Dispergierung und Zirkulation für gute Abdichtung und geringe Störanfälligkeit; automatische Nulleinstellung vor Messung.
• Patentiertes Trockendispersionssystem, das Partikelrotation und Kollisionen erzeugt, um während der Messung monomere Zustände zu erreichen.
• Automatisierte Probenahme und Testsequenzen für aufeinanderfolgende Messungen und Ergebnisablage.
• Ölfreier, geräuscharmer Kompressor: geringe Geräuschentwicklung, kompakte Bauweise, geringer Energieverbrauch und vereinfachte Wartung.

Spezifikationen (Tabelle)
Prinzip: Vollständige Mie-Streuungstheorie, konform zu ISO 13320
Messbereich: 0,02–2000 µm
D50-Genauigkeit: <±3 % (mit national zertifiziertem Referenzmaterial)
Lichtquelle: Laserdiode 632,8 nm, 3 mW, >20.000 h
Lichtweg: Paralleles Lichtweg-Design konform zu ISO 13320 und ISO 13321
Detektor: Multi-Element-Siliziumdetektor; 128 Photodioden angeordnet zur Maximierung des Erfassungswinkels bis zu 165°
Testmethode: Automatisierte Nass- und Trockenmessung unter Computersteuerung; Trockentest führt Probenahme, Luftsteuerung und Messung in ~2 Minuten durch; Nasstest automatisiert Befüllung, Dispergierung, Messung und Reinigung in ~2 Minuten.
Dispergierung: Trocken — patentiertes Vakuum + Kompressor-System für kurze Dispergierzeiten; Nass — integrierte Ultraschall-, Rühr- und Zirkulationssysteme.
Dispergiermittel: Trocken — Luft; Nass — Leitungswasser, destilliertes Wasser oder angegebenes Dispergiermittel.
Probenmenge: Volumen der Nasssuspension variabel; typisches Pulvergewicht ~1 g bis zu größeren Mengen abhängig vom Material.
Software: Windows-basierte Analysesoftware; Ausgabe: Verteilungstabellen und -kurven, D10/D50/D90/D97, Mittelwert und spezifische Oberfläche.
Stromversorgung: AC 220V 50Hz / 110V 60Hz
Betriebsumgebung: Rein, 0–40 °C
Abmessungen (Analysator): 860 × 420 × 500 mm; Zusatzgerät für Trockentests: 660 × 320 × 900 mm

Standardausstattung des Analysators (Zusammenfassung)

• PA-6000LDW Analysegerät (PC) ×1 — inklusive Ultraschall, Rührwerk und Zirkulation.
• PA-6000LDW Zusatzgerät (PC) ×1 — inklusive Staubabscheidung, Staubbehälter und Luftreinigungstank.
• Ölfreier, geräuscharmer Luftkompressor ×1.
• Granulometrie-Analyse-Software (SET) ×1.
• Bedienungsanleitung ×1.
• Werksprüfbericht, Prüfzeugnis und Zertifikat ×1 jeweils.
• Zubehör: Netzkabel ×2; serielles/Steuerkabel ×1; Probenschale ×2; Kompressor-Ansaug-/Staubrohre ×1 jeweils; Schraubendreher, Bürste ×1 jeweils; Silikonschlauch ×3 (Ersatz); Riemen-Gummiring ×10 (Ersatz); Einlassventil ×1; Zuführ- und Ablassrohre ×1 jeweils; Dichtungen ×1 (Ersatz); Dispergierflasche ×1; Standardprobe ×1; staubschutzglas ×1; Sicherung ×1; Mischband ×1 (Ersatz); Probennahmelöffel ×1; Poliertuch ×1.

Technische Daten

• Modell: PA-6000LDW
• Messprinzip: Vollständige Mie-Streuungstheorie (ISO 13320)
• Partikelgrößenbereich: 0,02–2000 µm
• D50-Genauigkeit: <±3 % (mit national zertifiziertem Referenzmaterial)
• Lichtquelle: 632,8 nm Laserdiode, 3 mW, >20.000 h
• Detektor: Multi-Element-Siliziumdetektor, 128 Photodioden, Erfassungswinkel bis 165°
• Testmodi: Automatisierte Nass- und Trockenmessung (computersteuerbar)
• Dispersionsmethoden: Trocken (Vakuum + patentierter Kompressor) und Nass (Ultraschall + Rührer + Zirkulation)
• Software: Windows-basiert; Ausgaben: Verteilungskurven, D10/D50/D90/D97, Mittelwert, spezifische Oberfläche
• Stromversorgung: AC 220V 50Hz / 110V 60Hz
• Betriebsbedingungen: Rein, 0–40 °C
• Analysator-Abmessungen: 860 × 420 × 500 mm
