Optisches Partikelgrößenmessgerät PA-2000AI

dynamische Bildanalysestatische Bildanalysefür die Pharmaindustrie

Beschreibung

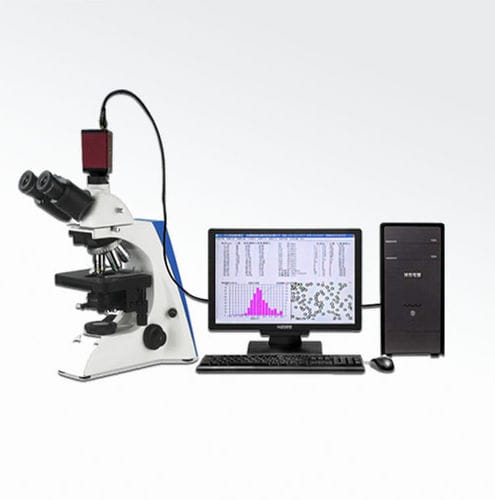

Das Bildanalysesystem PA-2000AI besteht aus einem optischen Mikroskop, einer digitalen CCD-Kamera, Bildverarbeitungs- und Analyse-Software, Rechner, Drucker und Zubehör. Es visualisiert Partikelgröße und -morphologie von Pulvern und Suspensionen und ermöglicht eine genauere Qualitätskontrolle als Laserbeugung bei unregelmäßig geformten Partikeln.

Prinzip des Partikelbild-Tests:
Partikel werden auf einem Sensor abgebildet; jedes Pixel hat eine definierte Größe. Durch Zählen der Partikel und der Pixel pro Partikel berechnet das System den Durchmesser des flächenäquivalenten Kreises und das Seitenverhältnis jeder Partikel und aggregiert die Ergebnisse zu Größen- und Formverteilungen.

Hauptprozess der Bildanalyse:
Die Probe wird vergrößert und vom Mikroskop abgebildet; hochauflösende Morphologiebilder, die von der Kamera aufgenommen werden, werden an den Rechner übertragen. Die proprietäre Software berechnet Anzahl, Fläche, Umfang, Durchmesser, Volumen, Seitenverhältnis, Rundheit und zugehörige Verteilungsdaten. Ausgaben umfassen Diagramme und Bilder für D10, D50, D90, D97, mittlere Partikelgröße und spezifische Oberfläche.

Anwendungsbereiche

• Diamant
• Siliziumkarbid
• Wollastonit
• Quarzpulver
• Bariumsulfat
• Graphit
• Lithiumkobaltat
• Bornitrid/Carbid (Borkarbide)
• Weißes Korund
• Ceriumoxid
• Glitzerspektrum/Mica-Pulver
• Kohlenstoffpulver
• Metallpulver
• Andere mineralische Pulver
• Verschiedene Pulver oder Suspensionen wie Glaskugeln, Zement, Pharmazeutika, Lebensmittel, Pigmente, Staub, Pestizide, Katalysatoren usw.

Technische Daten

• Modell: PA-2000AI
• Analyseprojekte: Partikelgrößenverteilung, Seitenverhältnisverteilung, Rundheitsverteilung
• Messbereich: 0,5 ~ 3000 μm
• Maximale Vergrößerung: 4000×
• Maximale Auflösung: 0,1 μm
• Mikroskop: Transmissionsmikroskop (Optionen: inländisch / metallografisch / importiert)
• Digitalkamera (CCD): 3MP / 5MP
• Okulare: 10X, 16X
• Objektive: 4X, 10X, 20X, 40X, 100X
• Maßstabslineal: 10 μm
• Schnittstelle: USB für hochstabile, schnelle Datenübertragung

Berichtsausgabe
Nach der Bildverarbeitung liefert die Software automatisch Partikelzählungen und morphologische Daten (Fläche, Umfang, Volumen, Durchmesser), Verteilungen (Rundheit, Seitenverhältnis, Partikelgröße) und Kennwerte (D10, D50, D90, D97, Mittelwert, Oberfläche). Berichte können farbige Vorschaubilder der Probe sowie Kopfzeilen mit Probenname, Messeinheit und Dispersionsmittel enthalten. Mehrere Berichtsformate stehen zur Auswahl.

Hinweis
Das System kann auch zur Verifizierung anderer granulometrischer Messmethoden verwendet werden.
