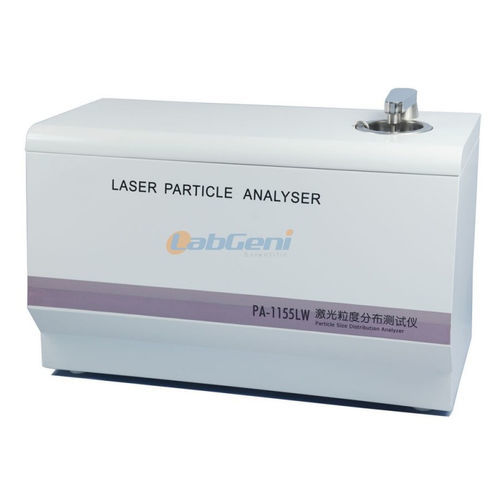

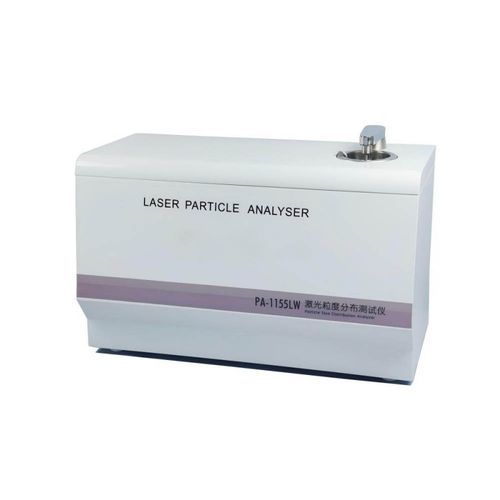

Laser-Partikelgrößenmessgerät PA-1155LW

LaserbeugungLaserbeugungfür die Lebensmittelindustrie

Beschreibung
Der PA-1155LW ist ein automatischer Laser-Partikelgrößenanalysator für Messungen im Nassverfahren. Das Gerät vereint computer­geführte optische Ausrichtung, Nullkalibrierung und vollautomatisierte Probenhandhabung einschließlich Ultraschall-Dispersion, mechanischem Rühren, zyklischer Probenahme in den Messbereich und automatischer Reinigung. Die Analysezeit beträgt typischerweise unter 2 Minuten pro Probe; Ergebnisse werden vom Software‑System gespeichert und können gedruckt werden.

Anwendungsbereich
Molybdän-, Magnesium-, Zink-, Aluminiumpulver; Lithiumcarbonat, Strontiumcarbonat; weißer Ruß (white carbon black), Wollastonit, Bentonit, Zirkonsilicat; Calciumcarbonat, Talkum, Kaolin; Beschichtungen, Zement, Lebensmittel, Pestizide, Seltene Erden, Katalysatoren, Treibmittel, Glimmer, Schleifmittel, Füllstoffe, Graphit, Pigmente, Pharma, Chemie, Elektronik, Papierherstellung, Metallurgie, Keramik und weitere Branchen für die Bestimmung der Partikelgrößenverteilung von Feststoffpulvern oder Emulsionen.

Gerätemerkmale

• Vollintegriertes System: Optik, Elektronik, Probenzelle, Ultraschall-Dispergierer, mechanischer Rührer, Zirkulation und automatische Reinigung unter Computersteuerung.
• Integrierter Ultraschalldispergierer und Rührwerk verringern die Verweilzeit in Leitungen, minimieren Reagglomeration und verbessern Wiederholbarkeit und Stabilität auf dem Niveau vergleichbarer internationaler Geräte.
• Kompaktes, integriertes Design verbindet Messeinheit und Probennahmesystem für einfache Bedienung und Wartung; elektrische Störfestigkeit erhöht Zuverlässigkeit.
• Serielle Datenübertragung zur einfachen Anbindung an Laptops und Desktop‑PCs und Aufbau eines vollständigen Kornverteilungstestsystems.
• Software in Chinesisch und Englisch mit benutzerfreundlicher Oberfläche. Der automatisierte Ablauf (Parameterauswahl, Zentrierung, Hintergrundmessung, Konzentrationsanpassung, Signalerfassung, Datenanalyse, Berichtserstellung und Reinigung) startet mit Befehl "Auto Test".
• Berichte enthalten kumulative und intervalle Partikelgrößenverteilungen, Histogramme sowie Kennwerte wie D10, D50, D90, D97 und mittlere Partikelgröße.
• Voreinstellbare Testmodi ermöglichen das Speichern optimaler Parameter (Brechungsindex, Verteilungsmodus, Konzentration, Ultraschallzeit, Probennahmezeit, Zyklusrate, Reinigungszeit) für reproduzierbare Ergebnisse.
• Stoß-, staub- und feuchtigkeitsgeschütztes Design für Transport und Betrieb in rauen Umgebungen.

Leistungsdaten
Messbereich: 0,1 µm – 155 µm
Messprinzip: Streuung und Beugung (Mie-Theorie) mit proprietären Berechnungsalgorithmen
Probenahme: Nassverfahren; integrierter Ultraschallgenerator 50W
Probenahmesystem: zyklische Probenahme; Volumen Proben-Dispersionszelle 500 mL
Wiederholbarkeit: D50 Wiederholfehler < 1 % (nationales Standardmaterial)
Messzeit: < 2 Minuten pro Probe
Laser: Halbleiterlaser 635 nm, 3 mW, Lebensdauer > 70.000 h, Klasse 1
Betriebsbedingungen: 5–35 °C; Luftfeuchte <85 %
Schnittstelle: RS232 seriell
Software: Windows (unterstützt Chinesisch und Englisch; aufgeführt XP/7 32-bit)
Leistungsaufnahme: ≈300 W gesamt
Versorgungsspannung: AC 220V ±10% 50Hz
Abmessungen (L×B×H): 740 × 340 × 460 mm; Gewicht ≈ 65 kg

Hauptparameter (Tabelle)
Modell: PA-1155LW
Messprinzip: Mie-Streuung / Beugung und proprietäre Analysesoftware
Messbereich: 0,1 µm – 155 µm
Messgenauigkeit: Wiederholfehler <1 % (nationales Standardmaterial)
Messdauer: <2 Minuten pro Probe
Probenahmemethode: Nassverfahren; Ultraschallleistung 50W
Detektionszelle: 60 mm × 60 mm optisches Glas
Dispersionszelle: 500 mL, Edelstahl 304
Optisches System: invertiertes Fourier-Optiksystem; paralleler Strahlengang konform zu ISO13320 / ISO13321
Detektor: 48-stufiger Mehrfachdetektor
Signalquelle: importierter Halbleiterlaser 635 nm, 3 mW, Lebensdauer >70.000 h, Klasse 1
Ultraschall: eingebaut 60W; Dispersion, Rühren und Zykluszeiten einstellbar
Bericht: Partikelgrößenverteilungsdaten und -diagramme; D10, D50, D75, D84, D90, D97, Mittelwert und spezifische Oberfläche
Versorgung: AC220V ±10% 50Hz

Konfiguration

• 1 × PA-1155LW Laser-Partikelgrößenanalysator — 1 Station — mit Ultraschall-Dispergierer, Rührwerk und Zirkulationssystem
• 1 × Granulometrie-Analyse-Software
• 1 × Bedienungsanleitung
• 1 × Werksprüfbericht
• 1 × Prüfbescheinigung
• 1 × Konformitätsbescheinigung
• 1 × Netzkabel
• 1 × Dediziertes Kommunikationskabel
• 1 × Schraubendreher
• 3 × Loop-Schläuche (Ersatz)
• 1 × Einlassventil
• 1 × Wasserzulaufschlauch
• 1 × Ablaufschlauch
• 1 × Tuch (Ersatz)
• 1 × Dichtungsring (Ersatz)
• 1 × Dispergiermittel (Flasche)
• 1 × Freigegebenes Probenstück
• 1 × Sicherung (Ersatz)
• 1 × Probierlöffel

Technische Spezifikationen

• Messbereich: 0,1 µm – 155 µm
• Prinzip: Mie-Streuung / Beugung mit proprietärer Software
• Probenahme: Nassverfahren; integrierter Ultraschall 50W und mechanisches Rühren; zyklische Probenahme
• Dispersionszelle: 500 mL, Edelstahl 304
• Detektionszelle: 60 mm × 60 mm optisches Glas
• Detektor: 48 Stufen
• Laser: 635 nm, 3 mW, >70.000 h, Klasse 1
• Wiederholbarkeit: D50 <1 % (nationaler Standard)
• Messzeit: <2 Minuten pro Probe
• Softwareumgebung: Windows (Chinesisch/Englisch unterstützt)
• Schnittstelle: RS232
• Versorgung: AC 220V ±10% 50Hz; ≈300W
• Abmessungen: 740 × 340 × 460 mm; Gewicht ≈ 65 kg
• Design: integriertes Mess- und Probennahmesystem mit automatischer Zentrierung und Reinigung; stoß-/staub-/feuchtigkeitsgeschützt
