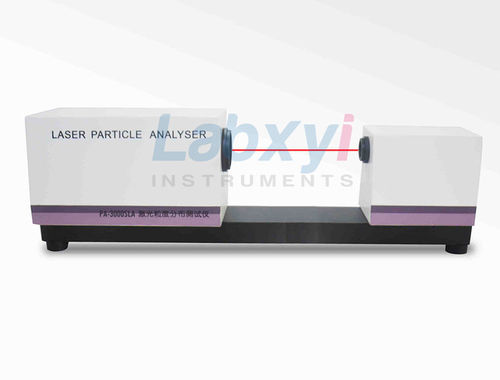

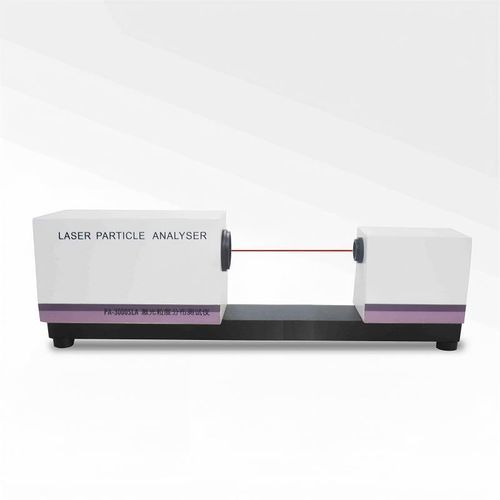

Optisches Partikelgrößenmessgerät PA-3000ASL

LaserLaserbeugungLaserbeugung

Produktbeschreibung
Der PA-3000ASL ist ein konjugierter Sprüh-Laser-Partikelgrößenanalysator, basierend auf der vollständigen Mie-Streuungstheorie und proprietären Auswertungsalgorithmen. Untergebracht in einem vollständig abgedichteten Metallgehäuse mit starker elektromagnetischer Abschirmung, bietet das Gerät automatisierte, hochauflösende Partikelgrößenanalysen für Wassernebel, Öldunst, Rauch und Pulveraerosole. Haupt- und Hilfsgerät sind mit einem Abstand von 400 mm fixiert; automatische optische Zentrierung und PC-gesteuerte Probennahme sorgen für schnelle, reproduzierbare Messungen.

Übersicht
Entwickelt zum Testen von Tröpfchen aus Injektoren, Löschdüsen, Sprühtrocknern und Aerosolgeneratoren. Der PA-3000ASL ermöglicht schnelle, repräsentative Probenahmen kleiner Volumina und liefert dank präziser mechanischer Konstruktion und proprietärer Steuerungssoftware hohe Auflösung sowie Messstabilität. Unabhängige Schutzrechte erlauben konfigurierbare Qualitätskontroll-Workflows.

Anwendungsbereich
Geeignet für Düsenherstellung, Entwicklung medizinischer Sprays, Wassernebel-Systeme, Analyse industrieller Rauchgase, Charakterisierung von Pulverdunst, Aerosolproduktionskontrolle und Forschungslabore wissenschaftlicher Institute.

Berichte
Die Softwareoberfläche unterstützt Englisch und Chinesisch. Verschiedene Berichtstypen sind verfügbar (kumulative Verteilung, Normalverteilung, RR-Verteilung usw.). Berichte enthalten kumulative Partikelgrößenverteilungskurven, Intervallverteilungen und Histogramme, typische Kennwerte (D3, D10, D25, D50, D75, D84, D90, D97), Volumen- und Flächendurchmesser sowie spezifische Oberfläche.

Instrumentenvorteile

• Konfigurierbar zwischen Haupt- und Hilfseinheit (Abstand 400 mm); der Controller automatisiert Ein- und Abschalten der Probe (Flüssigkeit oder Gas) und ermöglicht unbeaufsichtigte Testzyklen.
• Großdurchmesser-Fourierlinse mit weitem Sichtfeld, vollständig versiegelter, verschmutzungsresistenter optischer Pfad und automatische optische Zentrierung zur Verbesserung der Auflösung und Messgenauigkeit.
• Kalibrierung auf Abruf mit zufällig verteilten Standardpartikelplatten zur jederzeitigen Verifikation.
• Kontinuierliche automatische Tests mit einer Sekunde Berichtintervall und dauerhafter Aufzeichnung mehrerer Messungen; enthält statistische Vergleichsanalysefunktionen.
• Vollmetall-Chassis für starke elektromagnetische Abschirmung; mechanisch optimierte Struktur sorgt für optische Stabilität und hohe Vibrationsresistenz.

Technische Daten

• Modell / SKU: PA-3000ASL
• Messbereich: 0,1 µm – 3000 µm
• Wiederholfehler: ≤1 % (D50-Abweichung)
• Genauigkeitsfehler: ≤1 % (D50-Abweichung)
• Laser: importierter Halbleiterlaser, 650 nm
• Detektorauflösung: 128 Stufen
• Geräteabmessungen (L×H×B): 1130 × 340 × 200 mm
• Gerätegewicht: ≈50 kg
• Abstand zwischen Haupt- und Hilfseinheit: 400 mm
• Stromversorgung: AC 220 V ±22 V, 50 Hz ±0,5 Hz
• Messzeit: 1 s pro Messung; unterstützt Einzel- oder Mehrfach-Autotests
• Optischer Aufbau: Paralleler Strahlengang mit Fourierlinse
• Betriebsumgebung: 5 °C bis 35 °C; Luftfeuchtigkeit <85 %
