Optisches Partikelgrößenmessgerät PA-2000BI

dynamische Bildanalysestatische Bildanalysefür die Lebensmittelindustrie

Produktübersicht

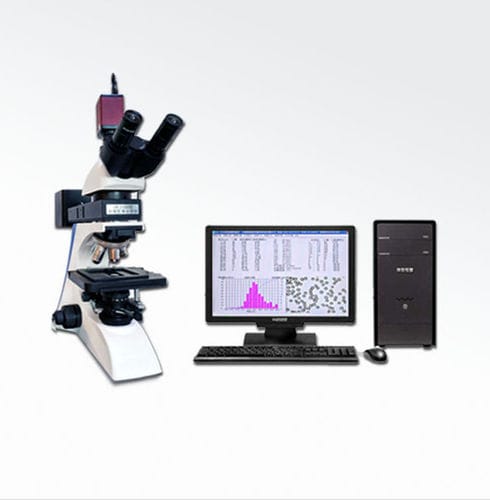

Das PA-2000BI ist ein Bildanalysesystem bestehend aus optischem Mikroskop, digitaler CCD-Kamera, spezialisierter Bildverarbeitungs- und Analysesoftware, Computer und Drucker. Es visualisiert die Partikelmorphologie von Pulvern und liefert quantitative Daten zur Ergänzung der Laserpartikelgrößenanalyse und zur Verbesserung von Prozess- und Qualitätskontrolle.

Prinzip der Partikelbild-Prüfung
Partikel werden auf dem Sensor abgebildet; jedes Pixel entspricht einer definierten Größe. Durch Erkennung von Partikelumrissen und Zählung der Pixel pro Partikel berechnet das System den äquivalenten Flächendurchmesser, das Seitenverhältnis und die Rundheit jeder Partikel und aggregiert die Ergebnisse zu Größen- und Formverteilungen.

Hauptprozess der Bildanalyse
Die Probe wird im Mikroskop vergrößert und von der Kamera aufgenommen. Die Bilder werden an den Computer übertragen, wo die Software Partikel identifiziert und Anzahl, Fläche, Umfang, Durchmesser, Volumen und morphologische Parameter berechnet. Ausgaben umfassen Verteilungen von Seitenverhältnis, Rundheit, Partikelgrößenverteilung sowie Kennwerte wie D10, D50, D90, D97, mittlere Partikelgröße und Oberfläche.

Anwendungsbereiche

• Mineralische Pulver: Diamant, Siliziumkarbid, Wollastonit, Quarz, Bariumsulfat, Graphit, Bornitrid, weißer Korund, Ceroxid, Metallpulver.
• Batterie- & Hochleistungsmaterialien: Lithiumcobaltat, Kohlenstoffpulver, Metallpulver.
• Weitere Materialien: Glasperlen, Zement, Pharmazeutika, Lebensmittelbestandteile, Pigmente, Staub, Pflanzenschutzmittel-Formulierungen, Katalysatoren, Schlämme und diverse Pulver.
• Kann zur Überprüfung oder Ergänzung anderer Granulometriemethoden eingesetzt werden.

Technische Daten
Modell: PA-2000BI
Analyseprojekte: Partikelgrößenverteilung, Seitenverteilungsverteilung, Rundheitsverteilung etc.
Messbereich: 0,5–3000 μm
Max. Vergrößerung: 4000×
Max. Auflösung: 0,1 μm
Mikroskop: Durchlicht/Reflexion (Optionen: inländisch / metallografisch / importiert)
Digitalkamera (CCD): 3MP / 5MP
Okulare: 10X, 16X
Objektive: 5X, 10X, 20X, 50X, 100X
Maßstabslineal: 10 μm
Software-OS: Windows 7 32-bit
Schnittstelle: Hochgeschwindigkeits-USB

Berichtsausgabe

• Nach der Bildverarbeitung zählt das System automatisch Partikel und liefert Fläche, Umfang, Volumen, Durchmesser, Verteilung der Rundheit, Verteilung des Seitenverhältnisses, Partikelgrößenverteilung und Kennwerte wie D10, D50, D90, D97, mittlere Partikelgröße und Oberfläche.
• Der Bericht kann eine Farbvorschau der Probe enthalten; Kopfzeilenfelder können Probenname, Prüfeinheit und Dispersionsmedium anzeigen. Mehrere Berichtsformate sind wählbar.

charakteristika / technische spezifikationen

• Modell: PA-2000BI
• Messbereich: 0,5–3000 μm
• Max. Vergrößerung: 4000×
• Max. Auflösung: 0,1 μm
• Mikroskopoptionen: Durchlicht/Reflexion (inländisch / metallografisch / importiert)
• CCD-Kamera: 3MP oder 5MP
• Okulare: 10X, 16X
• Objektive: 5X, 10X, 20X, 50X, 100X
• Maßstabslineal: 10 μm
• Software-OS: Windows 7 32-bit
• Schnittstelle: Hochgeschwindigkeits-USB
