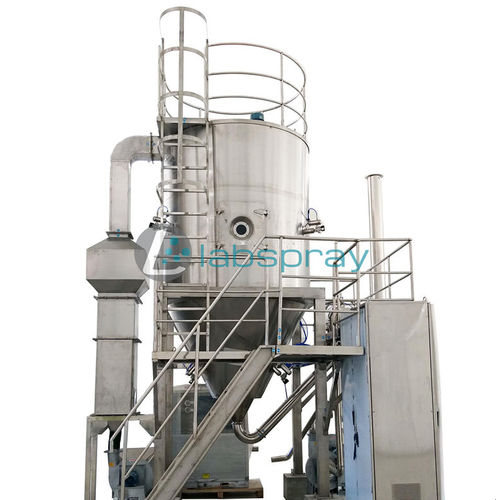

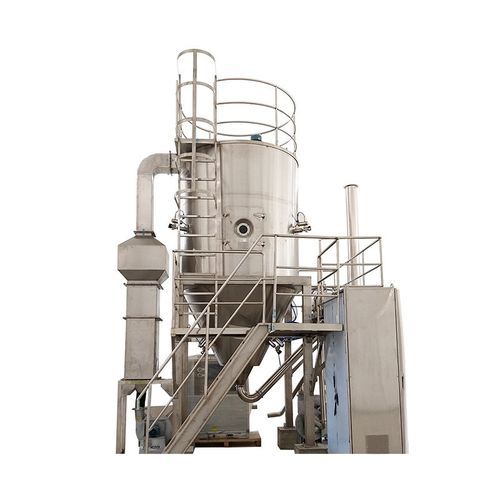

Sprühtrockner SD-P series

Zentrifugalkontinuierlichfür Verpackungsindustrie

Beschreibung des Zentrifugalsprühtrockners
Geeignet zur Herstellung fester Pulver- oder Partikelprodukte aus flüssigen Materialien wie Lösungen, Emulsionen, Suspensionen und pumpfähigen Pasten. Wenn Partikelgröße und -verteilung, Restfeuchte, Schüttdichte und Partikelform präzisen Vorgaben entsprechen müssen, ist Sprühtrocknung eine bevorzugte Technologie.

Funktionsprinzip des Zentrifugalsprühtrockners
Nach Filtration und Erwärmung tritt die Luft in den Luftverteiler oben am Trockner ein. Die heiße Luft strömt gleichmäßig spiralig in den Trocknungsraum. Beim Durchgang durch den hochgeschwindigkeits-Zentrifugalzerstäuber oben an der Trocknerturmspitze rotiert die Zufuhrflüssigkeit und wird in extrem feine Tröpfchen zerteilt. Durch die sehr kurze Kontaktzeit mit der heißen Luft trocknen die Tröpfchen zu Endpartikeln. Die Endprodukte werden kontinuierlich vom Turmboden und aus Zyklonen abgeführt. Abluft wird über ein Gebläse abgeführt.

Eigenschaften des Zentrifugalsprühtrockners

• Hohe Trocknungsgeschwindigkeit durch Vernebelung: die Materialoberfläche vergrößert sich stark und 95%–98% des Wassers können im Heißluftstrom nahezu sofort verdampfen; die typische Trocknungszeit beträgt nur wenige Sekunden, geeignet für wärmeempfindliche Stoffe.
• Endprodukte zeigen gute Homogenität, Fließfähigkeit und Löslichkeit sowie hohe Reinheit und gleichbleibende Qualität.
• Einfache Produktionsabläufe; einfache Bedienung und Regelung. Flüssigkeiten mit 40–60% Feuchte (bei speziellen Materialien bis zu 90%) können in einem Durchgang zu Pulver/Partikeln getrocknet werden. Häufig sind Brechen oder Sieben nach dem Trocknen nicht erforderlich, wodurch Prozessschritte reduziert und die Produktreinheit erhöht werden.
• Partikeldurchmesser, Schüttdichte und Feuchtegehalt lassen sich durch Änderung der Betriebsbedingungen in bestimmten Bereichen einstellen, was eine flexible Prozesssteuerung ermöglicht.

Getrocknete Proben und SEM-Analyse
Bilder getrockneter Proben und SEM-Analysen sind auf der ursprünglichen Produktseite verfügbar (die Proben zeigen typische Partikelmorphologie und -verteilung, die mit der SD-P-Serie erzielt wurden).

Spezifikationen des Zentrifugalsprühtrockners (Tabelle)
Modell | SD-P: 5 | 25 | 50 | 100 | 150 | 200-2000
Eintrittstemperatur °C | 140~350 Automatisch gesteuert
Ausgangstemperatur °C | ≈80–90
Wasserdampfkapazität kg/h | 5 | 25 | 50 | 100 | 150 | 200-2000
Trocknungsart der Zentrifugaldüse | 5: Druckluft; 25–2000: Mechanischer Antrieb
Drehzahl des Zerstäubers (U/min) | 5: 25000; 25: 18000; 50: 18000; 100: 18000; 150: 15000; 200-2000: 8000-15000
Durchmesser der Zerstäuberscheibe (mm) | 5:50; 25:100; 50:120; 100:140; 150:150; 200-2000:180-340
Heizquelle | 5: Elektrisch; 25: Elektrisch+Dampf; 50/100/150: Elektrisch+Dampf, Heizöl, Gas; 200-2000: Abhängig vom Anwender
Max. Leistung des elektrischen Heizers kW | 5: 9; 25: 36; 50: 63; 100: 81; 150: 99; 200-2000: Abhängig von der Konfiguration
Gesamtabmessungen (m) | 5: 1.8×0.93×2.2; 25: 3×2.7×4.26; 50: 3.7×3.2×5.1; 100: 4.6×4.2×6; 150: 5.5×4.5×7; 200-2000: Abhängig von den Bedingungen
Rückgewinnungsrate des getrockneten Pulvers % | ≥95 (alle Modelle)

Technische Merkmale / Spezifikationen

• Produktfamilie (Modell): Serie SD-P (serienmäßiger Hochgeschwindigkeits-Zentrifugalsprühtrockner)
• Anwendungen: Umwandlung von Lösungen, Emulsionen, Suspensionen und pumpfähigen Pasten in Pulver/Partikel
• Hochgeschwindigkeits-Zentrifugalzerstäuber mit einstellbarer Rotorgeschwindigkeit (siehe Tabelle für Drehzahlbereiche)
• Durchmesser der Zerstäuberscheiben: 50–340 mm je nach Modell
• Wasserdampfkapazität: 5–2000 kg/h (modellabhängig)
• Heizoptionen: elektrisch, Dampf, Heizöl oder Gas je nach Modell und Kundenanforderung
• Typische Austrittstemperatur: ≈80–90 °C (prozessabhängig)
• Typische Eintrittstemperatur: 140–350 °C (automatische Regelung)
• Rückgewinnung des getrockneten Pulvers: ≥95%
• Abmessungen und Heizleistung variieren je nach Modell (siehe Tabelle)
