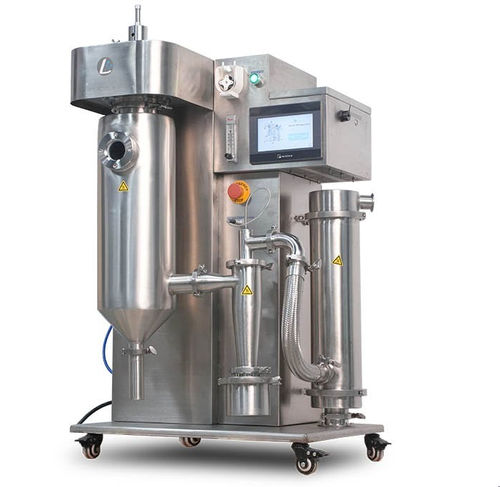

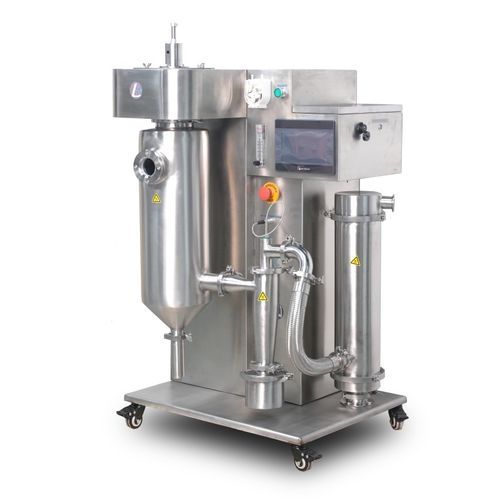

Mini-Trockner / Sprüh SD-18A PRO

für die Lebensmittelindustriefür die Pharmaindustriefür die chemische Industrie

Produktübersicht
Der SD-18A PRO ist ein modulares Mini-Sprühtrockner-System mit inertem Kreislauf zur Umwandlung von wässrigen und organischen Lösungsmittellösungen in Pulver. Die Anlage ist als Basisgerät erhältlich und kann später mit einem abnehmbaren geschlossenen Inertgas-Modul nachgerüstet werden. Das Design umfasst Lösungsmittelrückgewinnung und ein Sauerstoffüberwachungssystem für den sicheren Betrieb bei brennbaren Lösungsmitteln.

Moduldesign — Kernpunkte

• Das Closed-Circuit-(Inertschleife)-Modul ist als separat nachrüstbares Modul erhältlich.
• Schnellspann-Design ermöglicht zügiges An- und Abkoppeln des geschlossenen Moduls.
• Betrieb als Tischgerät (Bench-top) oder bodenstehend möglich.
• Kompatibel mit Stickstoffversorgung aus Generator oder Flasche für inertisierten Betrieb.
• Basierend auf der bewährten SD-18A Plattformkonfiguration.

Hauptkonfiguration (Inertschleifen-Modul)

• Doppelkondensator in zwei Stufen zur Lösungsmittelkühlung und -rückgewinnung.
• Anschluss an Leitungswasser oder externen Umlaufkühler je nach Bedarf möglich.
• Fortgeschrittenes Sauerstoff-Monitoring zur Sicherstellung inertisierter Bedingungen.
• Beutelfiltersystem mit komplettem Edelstahlgehäuse und hochwertiger austauschbarer Filterpatrone (Donaldson).

Durchdachtes & stabiles Design

• Mechanische Struktur auf Langlebigkeit und Präzision ausgelegt.
• Vollständige Edelstahlkonstruktion für produktberührende Teile und Kammer.
• Hochpräziser U.S. Spray Zweifluidsprühkopf (Standarddüse SS316) für zuverlässige Zerstäubung.
• Einstellbares Anti-Blockier-Intervall zur Vermeidung von Düsenverstopfung.
• Importierte Leistungs- und Lüfterkomponenten; frequenzgeregelte Steuerung für Luftzufuhr.
• Siemens PLC-Steuerung und Schneider-Elektrokomponenten für robuste Steuerung und Schutz.
• Farb-LCD-Touchdisplay mit Prozesssteuerung, Datenprotokollierung und USB-Export.
• Produktion nach ISO 9001 und ISO 14001 Standards.

U.S. Spray Zweifluidsprühkopf

• Externes Mischprinzip liefert feine, hochpräzise Zerstäubung.
• Unabhängige Steuerung von Luft- und Flüssigkeitsstrom für viskose Medien und Suspensionen.
• Düse oben mittig im Luftverteiler montiert und nach unten in die Trocknungskammer spritzend.

Luftversorgungssystem

• Mitteldruckgebläse (importiert) mit rotortypischer Innenstruktur.
• Frequenzumrichtersteuerung ermöglicht stufenlose Anpassung des Luftvolumens an Prozessanforderungen.

Anwendungsgebiete

• Geeignet zum Trocknen brennbarer organischer Lösungsmittel sowie wässriger Lösungen/Suspensionen zu Pulvern: Pharma, Farbstoffe, Pigmente, Lebensmittelzutaten, Milch/Ei-Produkte, wärmeempfindliche Materialien, Polymere/Harze, Keramik, Duftstoffe, Reinigungsmittel, Klebstoffe u.ä.
• Ermöglicht die direkte Umwandlung von Emulsionen und Suspensionen in Mikronpulver ohne vorheriges Filtern, Konzentrieren oder Mahlen.

SPEZIFIKATIONEN
Modell: SD-18A PRO (Upgrade von SD-500/SD-501)
Max. Verdampferkapazität: 2000 ml/h
Pumpenförderrate: 50–2000 ml/h (einstellbar)
Steuerungssystem: Siemens PLC; Taiwan 7" Farb-Touch-LCD; Anzeige/Steuerung von Ein-/Auslasstemperatur, Frequenzumformung, Düsen-Deblock-Frequenz; Datenaufzeichnung, Export und Kurvenanalyse; Alarme und Überlastschutz
Einlasstemperatur: 30–250 °C (Steuergenauigkeit ±0,5 °C)
Auslasstemperatur: 30–100 °C (Steuergenauigkeit ±0,5 °C)
Trocknungsluftstrom: frequenzgeregelt, 0–70 m3/h (einstellbar)
Temperatursensoren: PT-100 für Ein- und Auslass
Sprühsystem: U.S. Spray Original Zweifluidsprühkopf (Standard 0,7 mm); 0,4 mm und 1,5 mm optional
Partikelgröße: 1–25 μm
Mittlere Trocknungszeit: 0,8–1,5 s
Anti-Block-Vorrichtung: automatische Deblock-Funktion (0–60 s einstellbar) und manuelles Deblock
Sauerstofferkennung: stellt sicher, dass Sauerstoffkonzentration unter Schwellwert liegt (z. B. <3%) vor Fütterung; Messbereich 0–100% (Genauigkeit 0,1)
Druckmessbereich: 0–100 kPa
Explosionsschutzmodul: automatische Druckentlastung bei Überschreitung des voreingestellten Wertes (Standard >3 kPa)
Exproof-Film: automatisch
Elektrische Standardkomponenten: Schneider
Schnellanschlüsse: Temperatursensor, Luftleitungen und Stromversorgung mit Schnellkupplungen
Trocknungskammer Größe: D 204 mm, H 640 mm
Beutelfilter Größe: D 133 mm, H 550 mm
Verdampfer Größe: D 159 mm × H 830 mm × 2 (Doppelkondensator)
Abluftrohr Durchmesser: 51 mm
Stromversorgung: AC 220 V, 50–60 Hz
Heizleistung: 3,0 kW (Heizelement Material: 2520 Spezial-Edelstahl)
Material: Vollständig aus Edelstahl
Gewicht: 140 kg
Abmessungen (H×B×T): 1000 mm × 1005 mm × 1205 mm

MARKEN DER HAUPTKOMPONENTEN

• Düse: U.S. Spray System, SS316
• PLC: Siemens S7-series
• Touchscreen: Taiwan (Hersteller Display)
• Ventilatormotor / Inverter: Taiwan Delta
• Schütz, Relais, Luftschalter, Taster: Schneider
• Soli-State-Relais: TWITEC
• Rotameter: Dwyer (U.S.)

Technische Daten

• Modell: SD-18A PRO
• Max. Verdampferkapazität: 2000 ml/h
• Förderrate: 50–2000 ml/h (einstellbar)
• Einlasstemperaturbereich: 30–250 °C (±0,5 °C)
• Auslasstemperaturbereich: 30–100 °C (±0,5 °C)
• Luftstrom: 0–70 m3/h (Frequenzumrichtersteuerung)
• Atomisator: U.S. Zweifluidsdüse (0,7 mm Standard)
• Partikelgröße: 1–25 μm
• Steuerung: Siemens PLC + 7" Touch-LCD, Datenaufzeichnung und USB-Export
• Sicherheit: Sauerstoffsensor, Druckerkennung, automatische Druckentlastung
• Leistung: AC 220 V, Heizung 3,0 kW
• Bauweise: Voll Edelstahlkörper
• Gewicht/Abmessungen: 140 kg; 1000×1005×1205 mm
