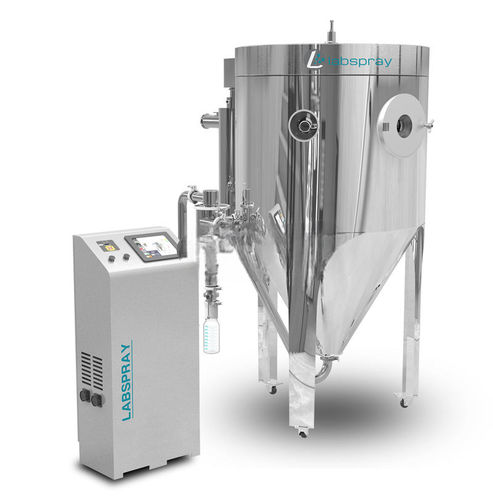

Sprühtrockner SD-05A

HeißluftLaborfür Pilotanlagen

Kurzbeschreibung

• Pilot-Sprühtrockner für Labor- und Pilotlinien zur Verarbeitung wasserbasierter Lösungen, hygienische AISI 304 Bauweise.
• Prozesskapazität: 5 L/h (≈5 kg/h).
• Zerstäubungsoptionen: Standard Zwei‑Flüssigkeiten-Düse (Parallelstrom) oder optionaler Hochgeschwindigkeits‑Zentrifugalzerstäuber.
• Optionaler Taschenfilter mit Impulsreinigung für Abluftbehandlung und Produktrückgewinnung.
• Lieferung mit PLC-Steuerung und 10" Touchscreen; optional lautloser ölfreier Kompressor.

Beschreibung
Der SD-05A ist ein weiterentwickelter Pilot-Sprühtrockner, der flexible Laborbetriebsführung und einfachen Zugang zur Reinigung und Inspektion ermöglicht. Er kann mit einer ko‑strömigen Zwei‑Flüssigkeiten‑Düse oder einem optionalen Zentrifugalzerstäuber betrieben werden. Die Trocknungsluft wird elektrisch beheizt und über den H-Adv Heißluftverteiler gleichmäßig verteilt. Die Trocknungskammer hat einen konischen Boden (60°), eine runde WD-Tür mit Sichtfenster, Innenbeleuchtung und Schauglas. Die Anlage wird mit PLC-Steuerung und erforderlicher Messtechnik geliefert. Alle produktberührenden Metallteile sind aus AISI 304 Edelstahl mit hygienischer Oberfläche gefertigt.

Werkstoffe und Oberflächen

• Produktberührende Metallteile: Edelstahl AISI 304.
• Außenflächen und Schweißnähte: poliert auf Ra < 1.2 µm.
• Interne produktberührende Schweißnähte (Kammer, Pulverlufthkanal, Zyklon, Pulverbbehälter, Gasleitung zum Taschenfilter): glatte Oberfläche, max. Ra 0.8 µm.
• Andere interne Schweißnähte: auf Falzfläche geschliffen (Korn 120).
• Edelstahlverkleidung: AISI 304.

Standardlieferumfang

• Peristaltische Zuführpumpe.
• Standard Parallelstrom Zwei‑Flüssigkeiten‑Düsenatomisierer.
• Optionaler Zentrifugalatomisierer.
• Induktions‑/Sogventilator.
• Elektrischer Lufterhitzer.
• H-Adv integrierter Heißluftverteiler.
• Trocknungskammer mit konischem Boden.
• Zyklon und 1,5 L Auffangflasche.
• Feldinstrumentierung, PLC‑Steuerhardware und Ersatzteile.

Steuerungssystem

• Elektrischer Schaltschrank mit qualitätsgeprüften elektrischen Komponenten.
• 10-Zoll kapazitiver Touchscreen, Auflösung 1024×800.
• LF-Control 2.0 Software: Temperatur‑ und Drucküberwachung, Pumpen‑Start/Stopp, VFD‑Kennlinien, Datenlogging und Alarme.
• Schnellverschluss‑Design für Sensoren, Stromversorgungen und Leitungen zur einfachen Wartung.

Optionale Zubehörteile

• Lautloser ölfreier Kompressor mit Mehrstufenfiltration (optional).
• Impuls‑Lufthammer‑System zur automatischen Reinigung des Taschenfilters.
• Rotierender Hochgeschwindigkeits‑Zentrifugalatomisierer (optional).
• Taschenfilter zur Abluftbehandlung und Produktrückgewinnung (mit oder ohne Impulsfunktion).
• Vorfilter‑Gestell aus SS304.

Technische Parameter
No. | Position | Spezifikationen
Basis
1. | Geräte‑Modell | SD-05A
2. | Max. Wasserverdampfung | 5 L/H (≈5 kg/h)
3. | Peristaltische Pumpe | 0 ~ 5000 ml/h
4. | Zulauftemperatur Luft | 30 - 300 °C ± 2 °C
5. | Lufttemperatur (andere Zone) | 30 - 120 °C ± 2 °C
6. | Ein-/Austritt Temperaturfühler | PT-100 Temperatursensor, intelligente PID‑Regelung
7. | Zerstäubungsstruktur | Nahtlose Düsenkonstruktion & RN-Con modulare Drehatomisierer Option
8. | Atomisierer | Importierter Standard Parallelstrom Zwei‑Flüssigkeiten‑Atomisierer (Zentrifugal optional)
9. | Heißluftverteiler | H-Adv integrierter Heißluftverteiler, gleichmäßige Verteilung, einstellbare Richtung
10. | Türöffnung | WD Rundtür mit Sichtfenster und Wärmedämmung
11. | Induktionsventilator | Hochdruckventilator (Frequenzumrichter), 1,5 kW / 220 V
12. | Elektrische Heizelemente | 10 kW / 380 V, Edelstahlheizelemente
13. | Trocknungsluftstrom | Bis zu 100 kg/h
14. | Durchschnittliche Trocknungszeit | 1.0 - 1.5 s
15. | Automatische Ablassvorrichtung | Automatische Nadel, einstellbare Betriebsfrequenz 1 - 60 s
16. | Kompressor (Standard) | 2.2 kW, 180 L/min, 2 - 6 bar
17. | Fassungsvermögen Sammelflasche | 1.5 L
Steuerung
1. | Schaltschrank | HSSP Spritzfinish; Schneider‑Standard elektrische Komponenten
2. | Touchscreen | 10 Zoll kapazitiver Touchscreen, 1024×800
3. | Softwaresystem | LF-Control 2.0 mit Datenaufzeichnung, Kennlinien und Alarmen
4. | Schnellverschluss‑Design | Schnelle Einfügung und Leitungsausführung für einfache Wartung
Sonstiges
1. | Spannung | AC 380 V, 50 Hz
2. | Nennleistung | AC 380 V / 16 kW (Beispiel Anlagen-Nennleistung)
3. | Mindestplatzbedarf (L×B×H) | 1930 mm × 1030 mm × 2010 mm
4. | Gewicht | 265 kg (Gewicht Einheit)

Merkmale / technische Spezifikationen

• Modell: SD-05A (Pilot‑Sprühtrockner).
• Prozesskapazität: 5 L / ≈5 kg pro Stunde für wässrige Lösungen.
• Atomisierer: Standard Zwei‑Flüssigkeiten Parallelstrom‑Düse; optional rotierender Hochgeschwindigkeits‑Zentrifugalatomisierer (RN-Con modular).
• Heizung: Elektrischer Lufterhitzer verteilt über H-Adv.
• Trocknungskammer: konischer Boden (60°), WD Rundtür, Schauglas und Innenbeleuchtung.
• Aufbereitung: Zyklon plus 1,5 L Auffangflasche; optionaler Taschenfilter (mit oder ohne Impulsfunktion).
• Luftsystem: Induktionsventilator (1.5 kW, VFD); optionaler lautloser ölfreier Kompressor (2.2 kW, 180 L/min, 2-6 bar).
• Steuerung: PLC mit 10" Touchscreen und LF-Control 2.0 (Überwachung, VFD‑Steuerung, Logging, Alarme).
• Bauweise: Hygienische AISI 304 produktberührende Teile; Außenfinish Ra < 1.2 µm; innere Schweißnähte Ra ≤ 0.8 µm.
• Elektrische Versorgung (typ.): AC 380 V, 50 Hz; Beispiel Nennleistung: 16 kW.
• Aufstellmaß minimal: 1930×1030×2010 mm; Nettogewicht ca. 265 kg.
