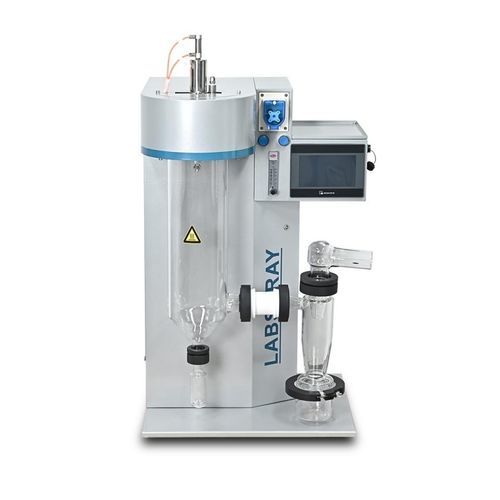

Mini-Trockner / Sprüh SD-18A

TrockenluftkontinuierlichLabor

Übersicht

• Maximale Zuführleistung 2 Liter/Stunde
• Siemens PLC-Steuerung mit Fuzzy-PID
• 7" Farb-Touch-LCD und Bedienoberfläche der zweiten Generation
• US-Zweistoffdüse (0,7 mm) für feine Zerstäubung
• Dwyer Durchflussmesser (US); elektrische Komponenten von Schneider; frequenzgeregelter Ventilator (Delta)
• Hitzebeständiges Borosilikatglas und PTFE-Teile im Produktkontakt
• USB-Anschluss zur Datenexport; optionaler Beutelfilter zur Ertragssteigerung

Detaillierte Merkmale

• Stabiles Sprühtrocknen: importierte US-Düse für feine Zerstäubung und reduzierte Verstopfungen; Inverter-Lüfter für gleichmäßige Partikelbildung.
• Bedienerfreundlichkeit: mehrlagige Volllackierung, Schnellkupplungen für schnellen Aufbau und einfache Laborarbeit.
• Siemens PLC mit Fuzzy-PID: präzise Regelung der Ein-/Austrittstemperaturen und einfache Bedienung.
• Fortschrittliche Schnittstelle: visuelle Touch-Bedienung mit animiertem Prozessablauf, Datenprotokollierung, USB-Export, Alarme und Überlastschutz.
• Frequenzumrichter-Lüfter: getriebener Gebläse für höheren Ertrag und stabile Verarbeitung.

Spezifikationen (Tabelle)
Max. Verdampfungsleistung: 1800 ml/h (ca. 2 L/h)
Förderleistung Peristaltikpumpe: 0–2000 ml/h
Einlaßlufttemperatur: 30–250°C ±1°C
Auslaßlufttemperatur: 30–120°C ±1°C
Trocknungsluftstrom: Nenn 70 m3/h (max 330 m3/h); Druck ~686 Pa
Gebläse: 0,2 kW / 220 V, frequenzgeregeltes Gebläse
Heizung: 3,2 kW / 220 V; Heizelement aus Edelstahl 2520
Temperatursensor: PT-100 mit intelligenter PID-Regelung
Sprühsystem: US Zweistoffdüse, 0,7 mm Durchmesser (Innenmischung)
Mittlere Trocknungszeit: 1,0–1,5 s
Automatische Entladung: einstellbar 0–60 s
Steuerung: Siemens PLC, 7" Farb-Touch-LCD; USB-Datenausgang
Elektrische Ausführung: Schneider Bauteile
Schnellanschlüsse: Temperaturfühler, Luftleitung und Stromversorgung
Abmessungen (H×B×T): 910 × 575 × 423 mm
Netzspannung: 220/230 V, 50–60 Hz
Nennleistung: ~3,6 kW
Gewicht: ~50 kg

Standard ölfreier Luftkompressor (inklusive)
Spannung: 220 V / 50 Hz oder 110 V / 60 Hz
Leistung: 550 W (0,75 PS)
Max. Hubraum: 115 L/min
Volumenstrom @7 bar: 40 L/min
Lärm: 58 dB(A)
Max. Druck: 8 bar
Behältervolumen: 22 L
Bruttogewicht: 25 kg; Nettogewicht: 23 kg
Größe (L×B×H): 410 × 410 × 520 mm

Merkmale

• Hersteller-Qualitätssicherung und Konformität mit anerkannten Prüfsystemen.
• Ölfreie Druckluft zur Vermeidung von Produktkontamination.
• Extrem leiser Betrieb mit stabilem Ausgangsdruck.
• Mehrstufige Gasfiltration und innenliegende Rostschutz-Beschichtung zur Sauberkeitserhaltung.
• Automatische Schutzfunktionen: Überhitzungs- und Überstromschutz; automatische Startfunktion für intermittierenden Einsatz.
• Verstellbarer Luftdruck zur Anpassung an verschiedene Prozessanforderungen und wartungsarme Konstruktion (keine Schmierung erforderlich).

Technische Daten

• Modell: SD-18A
• Max. Verdampfungsleistung: 1800 ml/h (≈2 L/h)
• Zuführleistung (Peristaltikpumpe): 0–2000 ml/h
• Eintrittstemperatur: 30–250°C ±1°C
• Austrittstemperatur: 30–120°C ±1°C
• Trocknungsluftstrom: Nenn 70 m3/h (max 330 m3/h); Druck ~686 Pa
• Gebläse: 0,2 kW / 220 V mit Frequenzumrichter
• Heizung: 3,2 kW / 220 V; Edelstahlelement
• Sensor: PT-100 mit PID-Regelung
• Zerstäuber: US Zweistoffdüse, 0,7 mm (Innenmischung)
• Trocknungszeit: 1,0–1,5 s
• Automatische Entladezeit: 0–60 s einstellbar
• Steuerung: Siemens PLC, 7" Farb-Touch-LCD; USB-Export
• Elektrische Komponenten: Schneider
• Abmessungen: 910 × 575 × 423 mm
• Netz: 220/230 V, 50–60 Hz
• Nennleistung: ~3,6 kW
• Gewicht: ~50 kg
