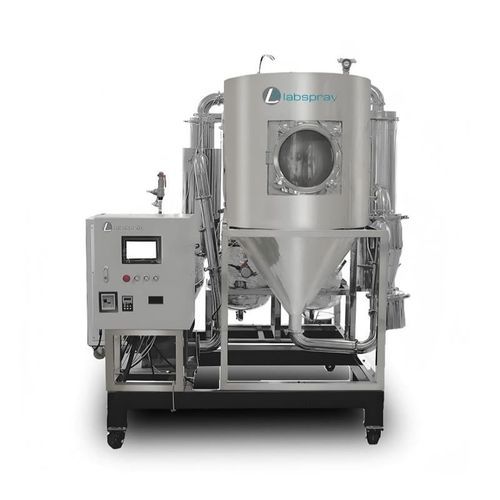

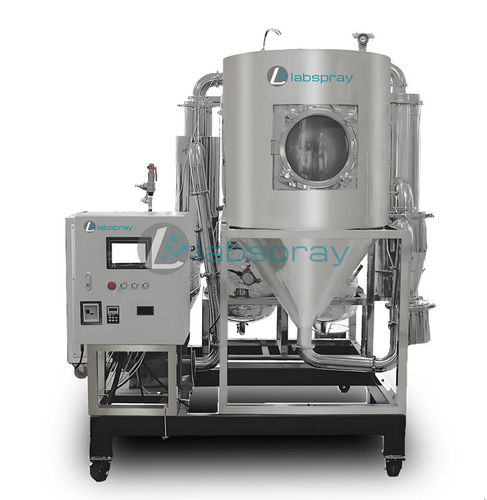

Sprühtrockner LABSPRAY 05 LOOP

kontinuierlichfür die PharmaindustrieLabor

Produktübersicht
Der Inertkreislauf-Sprühtrockner (Stickstoff-geschlossenes Kreislaufsystem) ist eine geschlossene Sprühtrocknungslösung für Suspensionen mit organischen Lösungsmitteln wie Ethanol, Methanol, Aceton, Hexan und Dieselkraftstoff. Das System verwendet ein inertes Gas (z. B. Stickstoff) als Trocknungsmittel, um niedrige Sauerstoffwerte zu gewährleisten, Oxidation zu verhindern und Lösungsmittel sowie Gas zurückzugewinnen.

Anwendungen

• Trocknung von Materialien, die organische Lösungsmittel enthalten oder oxidierbar, brennbar bzw. explosionsgefährdet sind.
• Weit verbreitet in Präzisionskeramik, Pharma, Batteriematerialien, Hartmetallpulvern (WC-Fe) und verwandten Branchen.

Materialarten
Entwickelt für Suspensionen auf Basis organischer Lösungsmittel wie Methanol, Ethanol, Cyclohexan, Ether, Propylacetat und Aceton.

Merkmale des Inertkreislauf-Sprühtrockners

• Stickstoffgeschlossene Zirkulation reduziert Gasverbrauch, verhindert Oxidation und erhöht die Versuchssicherheit.
• Hochpräzises Sauerstoffmesssystem steuert das Zuführen automatisch nach Sauerstoffkonzentration.
• Empfindliche Druckmessung und automatische Druckentlastung sichern den Innendruck.
• Filtersystem minimiert Produktverluste nach dem Trocknen.
• Mehrstufige Lösungsmittelkondensation verbessert die Rückgewinnungsrate.
• Mehrere Temperaturfühler geeignet für wärmeempfindliche Materialien.
• Frequenzgeregelter Lüfter steuert Ein- und Ausblasvolumen zur Reduzierung von Feinstoffverlusten.
• Rohrmantel-Heizsystem reduziert Wärmeverluste und erhöht die Temperaturregelgenauigkeit.
• Wirbelabscheider des Trockenturms sind demontierbar zur einfacheren Reinigung und Wartung.
• 10-Zoll-LCD-Touchscreen mit Temperaturkurvenspeicher für Echtzeitüberwachung; Ausführung in Edelstahl.
• Optionaler integrierter Stickstoffgenerator reduziert die Abhängigkeit von Gasflaschen.

Komponentenbeschreibung

• Elektronisches Steuerungssystem: Controller, Touchscreen, Module, Frequenzumrichter, SSR, Temperatursensoren — das Maschinenhirn für präzise und stabile Steuerung.
• Zuführsystem: Dosierbehälter, Lösungsmittelbehälter, Peristaltikpumpe und Zuleitungen zum Rühren und Fördern der Suspension zum Zerstäuber.
• Zerstäubungssystem: Zentrifugalzerstäuber, Spiralkörper, Auslasstemperatursensor, Druckregelventil und Manometer — erzeugt feine Tröpfchen für sofortige Trocknung.
• Trocknungssystem: Trocknungsturm, internes Manometer, Sichtfenster, Zu-/Abluftleitungen und Eingangssieb — Lösungsmittel verdampft, Feststoffe werden als Pulver gesammelt.
• Produkt-Rückgewinnungssystem: Zyklonabscheider, Zyklon-Sammeltank, Taschenfilter und Impuls-Vibrator — stufenweise Erfassung großer und feiner Partikel.
• Kondensationssystem: Kältemaschine, Kondensator, Umwälzpumpe und Rohrleitungen — kondensiert das Lösungsmittel aus dem Nassgas zur Rückgewinnung; gekühltes Gas kehrt in den Kreislauf zurück.
• Gaszirkulationssystem: Filter, Zuluft- bzw. Abzugsventilator, Heizung und Einlasstemperatursensor — zirkuliert das Trocknungsmittel durch Kondensator, Heizung, Turm und Filter zur Wiederverwendung.
• Intelligentes Sicherheitssystem: Sauerstoffanalysator, Stickstoffeinlassventil, Entlüftungsventil, Sicherheitsventil sowie Druck-/Differenzdruckmesser — steuern automatisch Sauerstoffgehalt, Stickstoffzufuhr und Druckentlastung.

Explosionsschutz & Sicherheitsdesign

• Dreistufiger Explosionsschutz:
• Stufe 1 (grundlegend): Inertes Gas (Stickstoff) als Trocknungsmittel; geschlossener Kreislauf hält Sauerstoff unter der Sicherheitsgrenze (System normal bei O2 ≲ 2%).
• Stufe 2 (mechanisch): Manometer und Sicherheitsventil; überschreitet der Turmdruck den Sollwert (z. B. > 4000 Pa), öffnet das Sicherheitsventil; bei O2 > 2% entlüftet das System und füllt mit Stickstoff nach.
• Stufe 3 (final): Explosionssichere Berstscheibe oben am Turm öffnet bei abnormaler Überdrucksituation zum Schutz des Systems.

Parameterübersicht

• Produkttyp: Stickstoff-geschlossenes Kreislauf-Sprühtrockner
• Produktmodell: LABSPRAY 05 LOOP
• Verarbeitungsleistung: 5 L/h
• Minimale Zufuhromenge: 100 mL
• Trocknungskammerdurchmesser: φ900 mm
• Zerstäubungsstruktur: Zentrifugalzerstäubungssystem
• Elektronisches Steuersystem: Eigene F&E
• Maximale Einlasstemperatur: ~250 °C (einstellbar)
• Heißluftart: induzierte Luft
• Heizleistung: 10 kW
• Sauerstoffmessbereich: 0–25%
• Leitungsdruck: 3000 Pa – 5000 Pa
• Maschinenleistung (gesamt): 32 kW
• Stellfläche (L×B×H): 10005 × 4000 × 3510 mm
• Stromversorgung: 3P 380V / 50Hz
• Kurzbeschreibung: 1) Sprühkammer, Zyklonabscheider, Produkt- und Abfallsammelflaschen aus Edelstahl. 2) Gehäuse aus SUS304. 3) Optionaler Taschenfilter zur Verbesserung der Rückgewinnungsrate. Abmessungen anpassbar an die Standortanforderungen.
