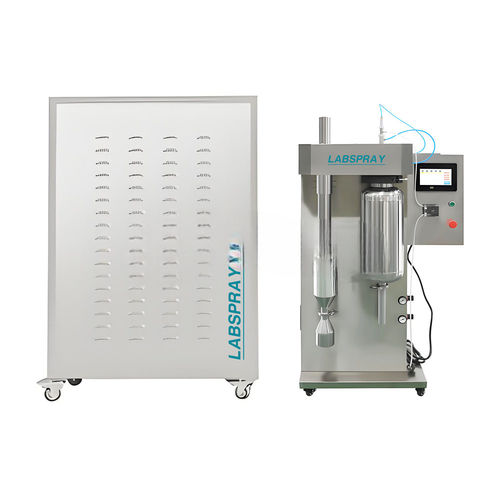

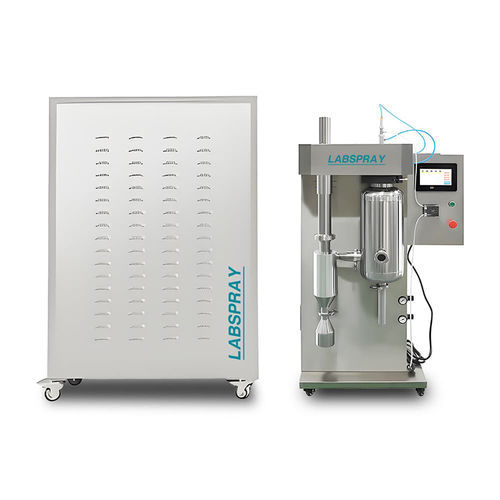

Vakuumtrockner SD-DW

SprühTrockenluftkontinuierlich

Produktübersicht
Die SD-DW Series ist ein Niedertemperatur-Dry‑Wind-Sprüh­trockner, entwickelt zur Pulverisierung wärmeempfindlicher und biologischer Einsatzstoffe wie Bakteriophagen‑Mikrokapseln, Proteine, Enzyme, Hefe, Lactitol, Mannitol, graphenmodifizierte Lösungen, traditionelle Arzneiextrakte und ähnliche Materialien.

Arbeitsprinzip
Die Zuführungslösung wird in feine Tröpfchen zerstäubt und einem kontrollierten, trockenen Niedertemperaturluft‑(Dry‑Wind)‑Umfeld ausgesetzt, wodurch das Lösungsmittel schnell verdampft und Pulver gebildet wird, während thermische Belastungen sensibler Bestandteile minimiert werden.

VERGLEICH
Trocknungsverfahren | Gefriertrockner | Dry Wind Sprühtrockner
Trocknungsmechanismus | Vakuum‑Sublimation | Taupunktdifferenz
Trocknungsumgebung | Vakuum | Atmosphärendruck
Trocknungstemperatur | < -20ºC | 35ºC-60ºC
Vakuum‑Sublimationszustand | Lösungszustand | Lösungssprühzustand
Verdampfungsoberfläche | Klein | Groß
Trocknungseffizienz | Gering, meist >24 Stunden | Hoch, meist ca. 3 Sekunden
Pulverzustand | Block | Pulver
Ablagerungsdicke | Erforderlich, meist ≤10 mm; dickere Schichten verlängern die Trocknungszeit und verringern Effizienz | Keine
Konjunktivalphänomen | Oberfläche kann Krusten bilden, die Sublimation behindern | Kein Konjunktivalphänomen
Einfluss auf Materialien | Lange Trocknungszeit kann biologische Stabilität beeinträchtigen | Kurze Trocknungszeit, relativ geringe Auswirkung auf biologische Stabilität

Sicherheitsparameter

• Geräuschpegel am Bedienerabstand (<1 m) liegt im Betrieb unter 75 dB.
• Gefährliche Bauteile sind mit deutlichen Warnhinweisen gekennzeichnet.
• Die Konstruktion entspricht den anwendbaren Sicherheitsanforderungen für Geräte.

Getrocknete Probe (Beispiel)
Fotos und Beispielpulver der SD-DW Series zeigen feine, gut rieselfähige Pulver, die aus wärmeempfindlichen Einspeisematerialien mittels Dry‑Wind‑Sprühtrocknung gewonnen wurden.

Grundparameter

• Zuführrate: 50–2000 ml/h (modellabhängig).
• Produktberührende Materialien: Edelstahl 316L; nicht produktberührende Strukturteile: Edelstahl 304.
• Außenfläche kann mit 75% Ethanol und 0,2% Chlorhexidin abgewischt und desinfiziert werden; beständig gegenüber üblichen Luftdesinfektionsmitteln (chlorbasierte Desinfektionsmittel, Formaldehyd, Ozon, Wasserstoffperoxid, Essigsäure).
• Prozessüberwachung und Aufzeichnung: Zeit, Druck, Temperatur, Durchfluss, Alarme und Programmläufe — Online‑Anzeige und Druck möglich.
• Die Überwachungsschnittstelle zeigt Gerätestatus (Vorbereitung, Betrieb, Abschaltung), Programmablauf, Betriebsdaten (Temperatur, Druck, Luftvolumen), Rohrleitungs-/Ventilstatus, Zuförderpumpe und Atomizer‑Öffnungs/Schließstatus an.
• Zufuhrsystem: Peristaltikpumpe (Lange) mit bereitgestelltem Lange‑Zuführschlauch.
• Atomisations-/Trocknungssystem: Zerstäuber, Luftkompressor, Druckregelventil, Trocknungsturm, Sichtfenster usw.
• Einlass‑Temperatursensor Bereich: 0–250ºC.
• Abluft‑Temperatursensor Bereich: 0–150ºC.
• Produkterholung: Zyklonabscheidung, Auffangbehälter (316L oder Glas), Sammelventil.
• Elektrische Steuerung: PLC‑Steuerung (Xinjie) mit Schneider Hilfskomponenten.
• Enthält Zyklonabscheider.
• Abluftstaubabsaugung: hochtemperaturbeständiger Taschenfilter oder geeigneter Staubabscheider.
• Unterstützende Ausrüstung (falls vorhanden): Taupunktmesser (z. B. Michell), Luftkompressor, Kaltwasserzirkulationseinheit. Hilfsausrüstung ist vom Käufer bereitzustellen, wenn spezifiziert; der Installationsort muss Wasser‑/Stromanschlüsse bereitstellen.
• Konstruktive Maßnahmen zur Vermeidung von Elektrostatischer Aufladung und zur Eindämmung von Pulver/Staub in die Umgebung.
• Ablass‑Sammelventil: Schnellverschluss‑Klemmverbindung.

KONFIGURATION
Name | Marke / Material
Trocknungsturm | SUS316L
Zyklonabscheidung | SUS316L
Aufnahmebehälter | SUS316L
Zyklon‑Collector | SUS316L
Atomizer | U.S. spraying system
Luftkompressor | Taiwan Dolphin
Regelventil | Fang Wei
Abluftstaubabscheider | Wan Chuang
Beutelstaubabscheider | Li Xiang
Temperatursensoren (Einlass & Auslass) | Shanghai Jia Min
Stromversorgung | Taiwan Mean Well
Elektronisches Hilfssystem | Schneider
Elektrische Steuerung (PLC) | Xinjie
Verbindungsklammer | Gui Yong Brand
Relais | Schneider
Display | LG
Gebläse | Taiwan Dagang
Peristaltikpumpe | Lange
Peristaltik‑Zuführschlauch | Lange
Heizkern | Hongde
Trockene Luftanlage (zweistufig) | LABSPRAY™
Taupunktmesser (Unterstützung) | Michell
Kaltwasserzirkulationseinheit | Comson
Abluftstaubabscheidersystem (Modell) | LABSPRAY™
Automatische Entfeuchtung/ Umschaltung/ Feuchtesensor/ Leckageschutz/ Überspannungsstabilisierung/ Temperaturkurvenspeicherfunktionen | LABSPRAY™

Merkmale / technische Spezifikationen

• Serie: SD-DW Series (Dry‑Wind Niedertemperatur‑Sprühtrockner für wärmeempfindliche Materialien).
• Typischer Zuführbereich: 50–2000 ml/h (modellabhängig einstellbar).
• Produktberührende Materialien: 316L Edelstahl; Strukturmaterialien: 304.
• Rückgewinnung: Zyklonabscheider plus optionaler Sammelbehälter oder Becher (316L oder Glas).
• Sensoren: Einlass 0–250ºC, Auslass 0–150ºC; Prozessparameter protokollierbar und druckbar.
• Steuerung: PLC‑basierte Steuerung mit Schneider Hilfskomponenten und LG Display; Temperaturkurvenspeicherfunktion verfügbar.
• Atomisation: hochwertiger U.S. atomizer und dedizierter Kompressor; Atomizer‑ und Pumpenstatus auf dem Monitoring‑Dashboard sichtbar.
• Staub/Abgas‑Behandlung: hochtemperaturbeständiger Taschenfilter oder spezifizierter Staubabscheider; Abluftabscheider und Zyklonabscheidung zur Produkterholung.
• Antistatische und Eindämmungs‑Konstruktion zur Minimierung von Staubaustritt und elektrostatischem Risiko.
• Desinfektionsverträglichkeit: Außenseite beständig gegenüber gebräuchlichen Desinfektionsmitteln und kompatibel mit Standard‑Luftdesinfektionsmethoden.
• Hilfsausrüstung: Taupunktmesser, Luftkompressor, Kaltwasserzirkulationseinheit (falls erforderlich).
• Elektrische Schutzmaßnahmen: Leckageschutz, Überspannungsstabilisierung, automatische Umschaltung und Sicherheitsalarme.
