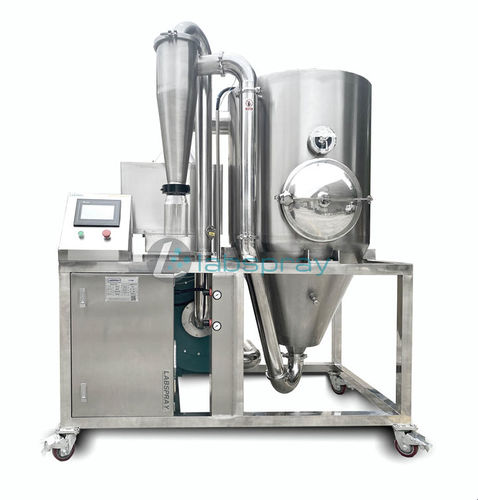

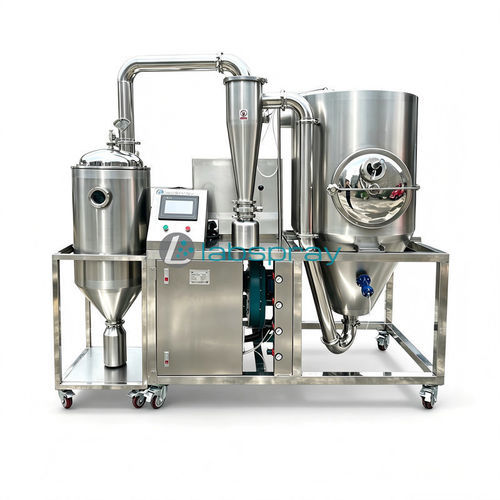

Sprühtrockner SD-P5

HeißluftLuftWärmetauscher

Kurzbeschreibung
Der Sprühtrockner SD-P5 ist eine Trocknungsanlage, geeignet für flüssige Materialien mit niedrigem Siedepunkt und hoher Viskosität. Weiterentwickelt aus nationalen und internationalen Sprühtrockner-Designs, trocknet er das zerstäubte Material schnell zu Fertigpulver, das durch Zyklon separation abgetrennt und durch einen Förderlüfter abgefördert wird.

Funktionsprinzip
Die Zuluft wird gefiltert, erwärmt und über den oberen Luftverteiler eingebracht; die Heißluft dreht spiralförmig die Sprühturm-abwärts. Die Flüssigkeit wird zur Zentrifugalzerstäubereinheit oben am Turm gepumpt und in feine Tröpfchen zerrissen. Tröpfchen und Heißluft treten parallel in Kontakt und führen einen schnellen Wärmeaustausch durch: Feuchtigkeit verdampft und das Material trocknet in Sekunden. Das Produkt wird durch Zyklonabscheidung gesammelt und die Abluft durch einen Gebläse abgeführt.

Eigenschaften

• Sehr kurze Trockenzeit (Verweilzeit des Materials ca. 5 Sekunden), wodurch Wirkstoffe erhalten bleiben.
• Großdurchmesser-Sprühkammer, anpassbar für verschiedene Materialien; einstellbare Zulufttemperatur für einen großen Arbeitsbereich.
• Umfassende Gerätekonfiguration zur Erfüllung von Produktionsanforderungen.
• Einfache Bedienung und hohe Anpassungsfähigkeit; kein Spezialbediener erforderlich.
• Eigener spiralförmiger Lufteinlassverteiler zur Gewährleistung eines gleichmäßigen Luftvolumens um den Turm und zur Minimierung von Wandanhaftungen.
• Praktische dicht verschließbare Reinigungsklappe am Turmkörper für vollständige Reinigung und reduzierte Anhaftungen.
• Innenfläche des Turms spiegelpoliert (ohne Totwinkel) zur Vermeidung von Anhaftungen und Erleichterung der Reinigung.
• Regelbare Zulufttemperatur zur Anpassung an den Trocknungsprozess des Materials.
• Alle Rohrleitungen und Zyklone sind mit Schnellöffnungs-Reinigungsöffnungen ausgestattet.
• U-Rohr-Elektroheizungsdesign zur Reduzierung von Schweißrissbildungen durch thermische Ausdehnung; Aluminiumlegierungslamellen verbessern den Wärmeübergang und die Effizienz.

Anwendung
Geeignet zum Trocknen von flüssigen Materialien mit niedrigem Siedepunkt und hoher Viskosität zur Herstellung von Pulver oder Granulaten ohne Beschädigung der Wirkstoffe.

Konfiguration (Übersichtstabelle)
Nr. | Position | Spezifikationen | Material | Menge | Bemerkung
1 | Fördersystem - Peristaltikpumpe | P=0.55KW | — | 1 Stk | Pumpe zur Zuführung

Heißluftsystem:
1 | Luftfilter | Grobfilter | Rahmen SUS304 | 1 Satz | Grobfilter
2 | Luftfilter | Mittlereffektivfilter | Rahmen SUS304 | 1 Satz | Mittelfilter
3 | Elektroheizung | P=18kw | SUS304 | 1 Satz | U-Rohr-Heizung, Aluminiumlamellen
4 | Heißluftkanal | — | SUS304 δ1.5 | 1 Satz | Mit Isolierung, mattes Finish

Trocknungsturm-System:
1 | Hauptturm | Durchmesser φ0.8m | SUS304 δ2.0 | 1 Satz | Innen spiegelpoliert, außen matt
2 | Einstellbarer Heißluftverteiler | — | SUS304 δ2.0 | 1 Satz | Spiegeloberfläche
3 | Variable spiralförmige Eintrittsverwirbelung | — | SUS304 δ3.0 | 1 Satz | Spiegeloberfläche
4 | Elektrischer Hochgeschwindigkeits-Zentrifugalzerstäuber | 1-5 (Drehzahl) | SUS304 / Legierung | 1 Satz | P=0.75kw Frequenzregelung

Aufnahmesystem:
1 | Primär-Zyklonabscheider | LT-280 | SUS304 δ2.0 | 1 Stk | Langer Konus, Schnellöffnung
2 | Auffangbehälter | — | Transparentes Kunststoff | 1 Stk | Sammelbehälter
3 | Förderlüfter | 9-19-4A | Q235A | 1 Satz | P=2.2kw

Steuerungssystem:
Steuerschrank aus SUS304 mit Farb-Touchscreen. Funktionen: Anzeige & automatische Regelung der Zulufttemperatur; Anzeige der Ablufttemperatur; Regelung der Zuführmenge; dynamische Prozessanzeige.

Technische Daten

• Wasserverdunstungsleistung: 5 Kg/h
• Elektrische Heizleistung: 18 kW
• Zulufttemperatur: 30 ~ 250 °C (je nach Material einstellbar)
• Ablufttemperatur: 60 ~ 90 °C (je nach Material einstellbar)
• Regelung: Farb-Touchscreen mit Frequenzumrichtersteuerung; Heizungstemperaturgenauigkeit ±1 °C
• Hoher Automatisierungsgrad
• Gewicht (netto): 300 kg
• Gesamtmaß (L × B × H): 1300 × 1100 × 2000 mm
• Gesamtinstallierte Leistung (indikativ in der Konfiguration): 23 kW (Versorgung: 3~ 380V/50Hz)
• Verpackungsmaß: 1900 × 1300 × 2100 mm; Bruttogewicht (verpackt): 400 kg
